Chambre d'essai de choc thermique: les trois principaux principes de travail

Apr 16 2024

Table of Content [Hide]

Introduction: Comprendre le choc thermique et pourquoi c'est important

Dans les tests de fiabilité modernes, la chambre d'essai de choc thermique de l'industrie LIB est essentielle pour évaluer comment les produits résistent aux changements de température soudains et extrêmes. Un chauffage et un refroidissement rapides peuvent entraîner des contraintes mécaniques, une fatigue du matériau et une défaillance des composants, ce qui rend les tests de cycle de température essentiels pour la durabilité du produit. Des industries telles que l'électronique, l'automobile, l'aérospatiale et la fabrication de batteries reposent sur des tests de choc thermique pour assurer la performance et la sécurité dans des conditions réelles.

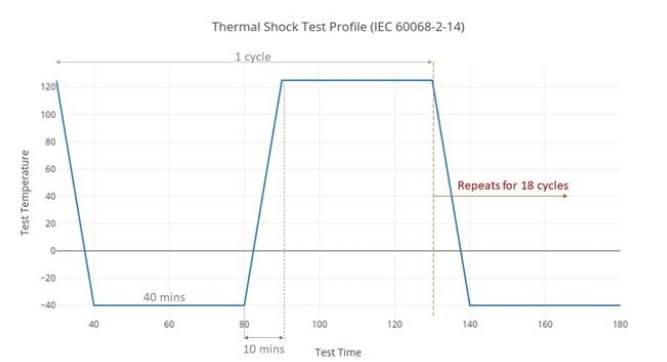

Cycle de choc de température

L'industrie LIB fournit les deuxDeux chambresEtChambres d'essai de choc thermique à trois chambres, Conçu pour répondre à différents besoins de test. Les modèles à deux chambres comportent une zone à haute température et à basse température avec mouvement de panier automatique, tandis que les modèles à trois chambres comprennent une zone de test dédiée pour un fonctionnement flexible à haute température, systèmes de test de choc thermique à basse température ou complet.

3 grands principes de fonctionnement des chambres d'essai de choc thermique de l'industrie LIB

Le cœur des tests de choc thermique réside dans les trois principaux principes de fonctionnement des chambres d'essai de température de l'industrie LIB:

1. Contrôle de zone à haute température

La zone à haute température utilise un signal de comparaison pour réguler le rapport marche/sortie des relais à semi-conducteurs. Combiné avec le circuit logique PID du contrôleur programmable, cela garantit une sortie de chauffage précise et un contrôle automatique de la température. Les produits sont exposés à des températures allant jusqu'à 200 ° C avec des fluctuations à ± 0.5 ° C, ce qui permet une simulation cohérente de la contrainte thermique.

2. refroidissement de zone à basse température

Dans la zone à basse température, le réfrigérant passe à travers une vanne d'étranglement dans l'évaporateur à l'intérieur de la chambre. Ici, il absorbe la chaleur de l'environnement de test, se vaporise et est ramené dans le compresseur. Ce cycle permet un refroidissement rapide jusqu'à-65 ° C, avec une récupération complète en moins de 5 minutes. Le processus garantit une exposition précise et fiable à basse température pour chaque échantillon d'essai.

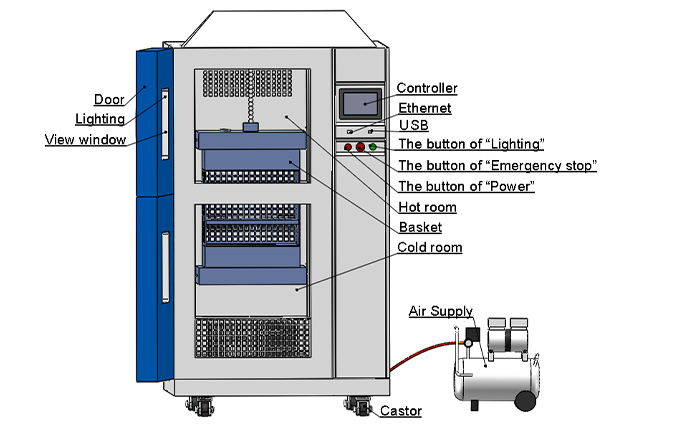

2 types de chambres d'essai de choc thermique zone haute et basse température

3. Commutation de zone d'essai et circulation d'air

Pour les chambres d'essai de choc thermique à trois chambres, La zone d'essai fonctionne via des vannes d'air automatiques à haute et basse température. En basculant entre les circuits d'air chaud et froid, un-l ferméLe système de circulation d'air d'oop se forme avec la chambre à haute température ou à basse température, permettant une alternance rapide de température sans déplacer les échantillons et assurant des tests de cycle de température stables et répétables.

Pour les chambres d'essai de choc thermique à deux chambres, Le panier d'échantillons est déplacé mécaniquement entre les zones à haute température et à basse température. Cette alternance obtient le même effet de choc thermique, permettant aux produits de subir des transitions de température rapides, tandis que la chambre maintient un contrôle de température précis et des conditions de test cohérentes.


Chambre d'essai de choc thermique à 2 zones	Chambre d'essai de choc thermique à 3 zones

Ces trois principes fonctionnent ensemble pour simuler de véritables chocs thermiques environnementaux, révélant des changements chimiques, physiques et mécaniques dans les matériaux et composants testés.

Spécifications critiques et normes mondiales des chambres d'essai de choc thermique de l'industrie LIB

Les chambres d'essai de choc thermique de l'industrie LIB sont conçues pour la haute précision et la fiabilité, avec des spécifications clés comme suit:

Modèle	TS-162	TS-340	TS-500
Dimensions internes (mm)	300 × 300 × 250	450 × 450 × 3-60	650 × 650 × 500
Volume intérieur	22L	72L	211L
Capacité de chargement	20kg	30kg	50kg
Plage de température élevée	20 °C ~ 200 °C
Plage de basse température	-65 °C ~ -5 °C
Temps de chauffage	Ambiant → 200 °C dans les 30 min
Temps de refroidissement	Ambiant → -70 °C dans les 30 min
Fluctuation de température	≤ ± 0.5 °C
Récupération de la température	≤ 5 min
Contrôleur	Écran tactile LCD programmable, connexion Ethernet
Matériau intérieur	Acier inoxydable SUS304
Configuration standard	2 étagères

L'équipement de test thermique est MIL-STD-883H conforme à la norme IEC 60068-2-14, assurant la crédibilité des tests internationaux. Cela rend les chambres de l'industrie LIB adaptées à l'assurance qualité, au développement de produits et aux tests de conformité réglementaire.

Solutions personnalisées de test de choc thermique

En plus des chambres standard d'essai de choc thermique à deux et trois chambres, LIB Industry propose une variété de solutions personnalisées pour des exigences de test spécialisées, notamment:

Ces configurations personnalisées permettent aux ingénieurs de reproduire des environnements extrêmes.

Cas du monde réel: test de fiabilité des capteurs automobiles à 100 cycle utilisant des chambres d'essai de choc thermique de l'industrie LIB

Exemple de cas-Test de fiabilité du capteur automobile

Un fabricant d'électronique automobile a testé un module de capteur de température conçu pour les compartiments moteurs. L'objectif était d'évaluer si le module pouvait résister à des cycles répétés à partir de-65 °C à 150 °C.

Processus d'essai: - 10 capteurs ont été fixés dans la zone d'essai d'une chambre d'essai de choc thermique à trois chambres (modèle TS-340).
-Chaque cycle: 30 minutes dans la zone à basse température, <10 secondes de transfert, puis 30 minutes dans la zone à haute température.
-Cycles 100Ont été effectués, surveillés en permanence via l'acquisition de données.

Résultats: Tous les capteurs ont maintenu la pleine fonctionnalité. L'un a montré une déviation mineure de la tolérance, tandis que d'autres sont restés stables. La chambre d'essai de choc thermique de l'industrie LIB a fourni des transitions de température rapides et stables et des conditions d'essai répétables, fournissant des données de fiabilité précises pour le client.

Ce cas montre comment les chambres de l'industrie LIB aident les ingénieurs à vérifier la durabilité, à optimiser la conception et à réduire les risques de garantie.

Solutions personnalisées et assistance complète avec les chambres d'essai de choc thermique de l'industrie LIB

Pourquoi choisir les chambres d'essai de choc thermique de l'industrie LIB?

1. plus de 16 ans d'expérience dans la fabrication de chambre d'essai environnementale.
2. contrôle de température de haute précision (± 0.5 °C) et récupération rapide (≤ 5 minutes).
3. configurations flexibles: modèles à deux ou à trois chambres pour diverses applications.
4. CE et certifié ISO, assurant la conformité internationale.

Agissez aujourd'hui-avec un soutien total avec l'industrie LIB

Vous recevez:
-Garantie de 3 ans couvrant les pièces et la performance
-Support technique à vie pour l'installation, l'étalonnage et le dépannage
-Réseau de service mondial pour une réponse rapide

Communiquez avec LIB IndustryInquiry@libtestchamber.comPour personnaliser votre solution de chambre d'essai de choc thermique. Assurez-vous que vos produits résistent à des conditions extrêmes, améliorent la qualité et gagnent la confiance de vos clients grâce à des tests de vélo de température professionnels.
