IPX5 IPX6 Chambre d’essai au jet d’eau | Chambre de projection d’eau – LIB industry

The IPX5 IPX6 Chambre de projection d’eauévalue la performance d’étanchéité des produits électriques et électroniques exposés à de puissants jets d’eau. Ce système simuletests de protection contre les infiltrations IPX5 et IPX6selonIEC 60529 and ISO 20653, garantissant que les produits peuvent résister à des jets d’eau provenant de différentes directions à une distance de 2,5 à 3 mètres sans infiltration nuisible.

Équipé debuses de précision, un débitmètre électromagnétique et un système de contrôle programmable, l’équipement contrôle avec précision les débits d’eau requis de :

  • %IPX5:12,5 L/min ±5

  • %IPX6:100 L/min ±5

La chambre d’essai au jet d’eau est largement utilisée dansélectronique automobile, éclairage extérieur, appareils électroménagers et équipements de communicationpour vérifier les niveaux de protection des boîtiers avant la mise sur le marché. LIB industry fournit égalementlaboratoires d’essais d’étanchéité IP personnaliséset des équipements d’essai d’étanchéité de type ouvert sans enceinte, couvrant toute la gamme destests IPX1 à IPX9K.LIB industry propose également .


Modèle : R56-800, R56-1000

Norme : ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL 1573, UL 60950-1, IPX5, IPX6

Chambre de pulvérisation à jet d'eau | Équipement de test d'étanchéité IPX5 & IPX6


Caractéristiques et avantages de la chambre de projection d'eau par jet

Simulation précise du jet d'eau

La chambre utilise des buses standardde 6,3 mm et de 12,5 mmpour simuler les jets d'eau puissants requis pour les tests IPX5 et IPX6.

Contrôle précis du débit

An débitmètre électromagnétique et capteurs de haute précisioncontrôlent le débit d'eau pendant tout le processus de test pour répondre aux exigences strictes des normes.

Système de recirculation d'eau

Le système intégréde circulation d'eauréduit la consommation d'eau et permet des tests continus à long terme.

Alimentation électrique étanche pour les échantillons de test

Un connecteur d'alimentation étanche scellé à l'intérieur de la chambre permet d'alimenter les appareils électriques pendant le test.

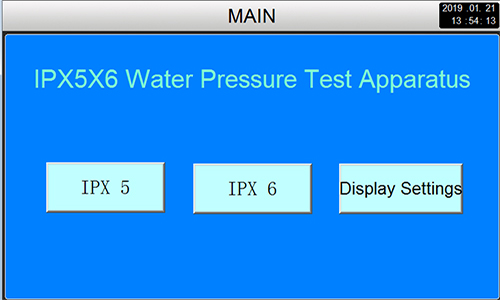

Contrôleur à écran tactile programmable

La chambre est équipée d'uncontrôleur à écran tactile couleur LCDqui permet aux utilisateurs de régler facilement :

  • durée de pulvérisation d'eau

  • vitesse de rotation du plateau tournant

  • cycles de test

Tous les paramètres de test et les conditions de fonctionnement sont affichés en temps réel.



Spécifications de la chambre de projection d'eau par jet

Modèle

R56-800

Dimensions de la chambre de travail (mm)

800*800*800

Dimensions externes (mm)

950*3150*1800

Volume intérieur (L)

510

Diamètre du plateau tournant (mm)

600

Vitesse de rotation du plateau tournant

0~7 tr/min (Réglable)

Diamètre intérieur de la buse IPX5

6,3 mm

Diamètre intérieur de la buse IPX6

12,5 mm

Débit d'eau IPX5/IPX6

12,5 L/min ±5% / 100 L/min ±5%

Contrôleur

Contrôleur à écran tactile couleur LCD programmable, connexion Ethernet

Système d'alimentation en eau

Réservoir d'eau, pompe de surpression, alimentation en eau automatique, système de purification d'eau

Dispositif de sécurité

Protection contre la surchauffe ; Protection contre les surintensités ;

Protection contre le manque d'eau ; Protection contre les fuites à la terre ; Protection de séquence de phase

Matériau extérieur

Tôle d'acier avec revêtement protecteur

Matériau intérieur

Acier inoxydable SUS304

Fenêtre d'observation

Double vitrage isolant avec essuie-glace


Configuration de la chambre de projection d'eau par jet

1. Chambre de travail
  • La buse est située sur le côté gauche de la chambre de travail, à une distance de 2,5 m à 3 m de la chambre de travail : l'ouverture de pulvérisation a un diamètre de 6,3 mm pour IPX5 et de 12,5 mm pour IPX6.

  • Capacité de charge du plateau tournant d'échantillons jusqu'à 50 kg, vitesse réglable.



2. Système d'eau
Stockage de l'eau de test. Équipé d'une vanne à flotteur à bille pour contrôler automatiquement l'arrivée d'eau, et d'une surveillance du niveau d'eau bas pour éviter que la pompe ne tourne à sec.
3. Système de contrôle

Définit les paramètres de test, tels que le temps de pulvérisation d'eau, la vitesse du plateau tournant, etc., pour afficher l'état de fonctionnement de l'équipement.



Solutions flexibles de test d'étanchéité de LIB industry

En plus des chambres standard IPX5/IPX6,LIB industryfournitsolutions flexibles de test d'étanchéité:

  • Chambres intégrées à plusieurs niveaux :EffectuerIPX3, IPX4, IPX5 et IPX6dans un seul système, économisant de l'espace et des coûts d'équipement.

  • Systèmes d'étanchéité de type ouvert :Idéal pour les produits volumineux ou irréguliers qui ne peuvent pas entrer dans une chambre standard.

  • Chambres de test d'étanchéité accessibles à pied :Salles d'essai spacieuses pour de grands assemblages ou plusieurs produits simultanément.

  • Fixations sur mesure pour les échantillons complexes :Assurez-vous que chaque produit est correctement testé.

Avec ces solutions, les clients peuvent construire unlaboratoire complet et personnalisé de test d'étanchéité IPadapté à la taille de leurs produits et à leurs normes.

Profitez de la tranquillité d'esprit avec LIB industry :Garantie de 3 ans sur les composants principaux, support technique à vie pour l'installation et la maintenance, solutions personnalisées adaptées à vos produits et laboratoire, et service mondial pour un fonctionnement ininterrompu.
