Le test d'étanchéité selon le code IP, dans les essais de pièces automobiles et d'autres produits, est utilisé pour vérifier l'étanchéité du produit et fournir une base de fiabilité pour la qualité du produit. La série de tests d'étanchéité IS016750, DIN40050, IS020653 présente le grade le plus sévère : IPX9K. De plus, divers produits électroniques, pièces automobiles, machines et équipements fonctionnent dans des conditions environnementales différentes, confrontés à une variété d'essais sévères. Il va sans dire que l'équipement de test IPX9K est important ; il sert à simuler l'impact de jets sous haute température et haute pression pour vérifier les performances de protection du produit.
L'équipement de test IPX9K est un dispositif spécialement conçu pour tester le niveau de protection IPX9K. La classification IPX9K signifie que le produit peut maintenir un fonctionnement normal dans un environnement de jets d'eau à haute température et haute pression, sans intrusion d'eau ni dommage. Ce niveau de protection convient généralement à certains scénarios d'application particuliers, tels que les pièces automobiles, l'équipement extérieur, les machines industrielles, etc., qui peuvent être confrontés à des environnements difficiles tels que des jets à haute pression, une température et une humidité élevées pendant leur utilisation.
L'équipement de test IPX9K se compose principalement d'une chambre, d'un système de pulvérisation d'eau, d'un système de chauffage, d'un système de commande, etc. La chambre est fabriquée en SUS304, offrant une bonne résistance à la corrosion et une bonne étanchéité. Le système de pulvérisation est constitué de plusieurs buses haute pression capables de produire des jets d'eau à haute température et haute pression. Le système de chauffage sert à chauffer l'eau jusqu'à la température requise. Le système de commande est utilisé pour réguler la température, la pression, la durée d'injection, etc.
1. Conditions d'essai
La norme de test de protection IPX9K exige des essais sous haute température et pression. Plus précisément, la température de l'eau d'essai doit être comprise entre 80 °C ±5 °C, et la pression d'injection doit être comprise entre 8000 kPa et 10000 kPa. Lors des essais, le produit doit être fixé sur un support spécifique pour garantir que le jet d'eau couvre uniformément la surface du produit.
2. Méthode d'essai
L'essai de protection IPX9K est réalisé par injection. Pendant l'essai, le produit est placé dans la chambre de travail et le système de pulvérisation d'eau est mis en marche pour projeter de l'eau à haute température et haute pression sur la surface du produit. L'angle et la distance du jet d'eau doivent répondre aux exigences de la norme pour garantir la précision de l'essai. La durée de l'essai est généralement de 30 secondes, avec un temps d'injection de 5 secondes dans chaque direction, soit quatre directions au total : 0°, 30°, 60°, 90°.
3. Critères
Les critères de réussite du test de protection IPX9K sont principalement déterminés en fonction des performances et de l'apparence du produit après l'essai. Si le produit peut fonctionner normalement après le test, sans fuite, infiltration d'eau, dommage ou autre phénomène, on considère que le produit satisfait aux exigences de la classe de protection IPX9K. Dans le cas contraire, on considère que le produit ne répond pas aux exigences.
Le principe de fonctionnement de l'équipement de test IPX9K consiste principalement à chauffer l'eau à la température requise via le système de chauffage, puis à mettre l'eau sous la pression requise à l'aide de la pompe haute pression, et enfin à projeter l'eau à haute température et haute pression sur la surface du produit par les buses. Pendant l'essai, le système de commande surveille en temps réel les paramètres de l'équipement de test, tels que la température, la pression, la durée d'injection, etc., et effectue un contrôle automatique conformément au programme défini.
Le système de circulation d'eau de la chambre d'essai IPX9K présente généralement les caractéristiques suivantes :
1. Source d'eau :
- Exigences concernant l'eau : Il est généralement recommandé d'utiliser de l'eau pure ou distillée pour réduire l'impact des impuretés présentes dans l'eau sur l'équipement et les résultats d'essai, afin d'éviter des problèmes tels que l'obstruction des buses ou la formation de tartre dans l'équipement.
2. Processus de cycle :
- Pompage : L'eau du réservoir est évacuée par la pompe. La pompe est la source d'énergie de la circulation de l'eau ; on utilise généralement une pompe ayant une certaine puissance et pression, telle que la pompe à piston haute pression et haute température importée d'Italie, pour satisfaire les exigences de pression d'eau élevée requises par le test IPX9K.
- Récupération : L'eau pulvérisée retourne dans le réservoir, ce qui réalise un cycle complet de l'eau.
3. Systèmes et fonctions associés :

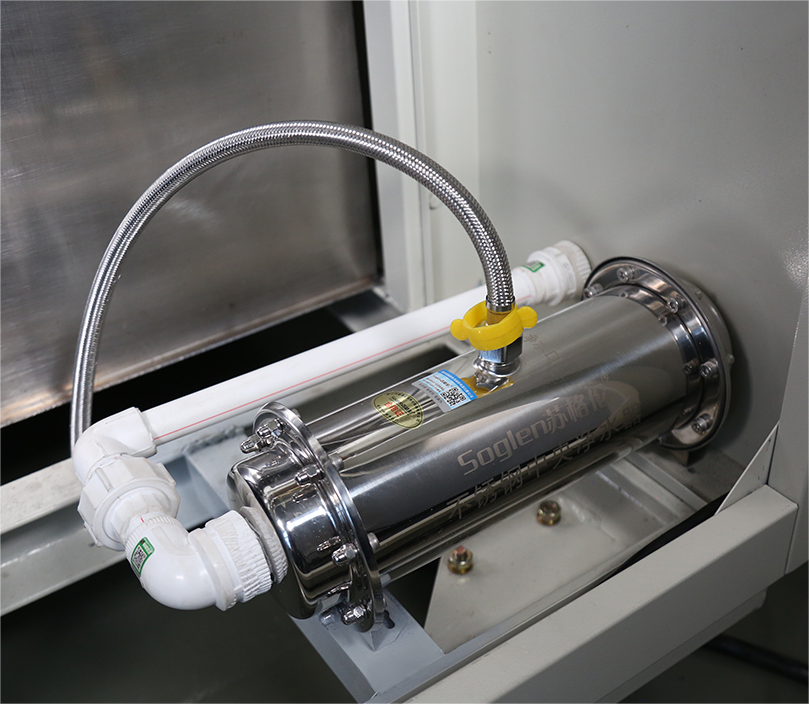

- Dispositif de filtration : Afin de garantir la propreté de l'eau en circulation et d'empêcher que les impuretés n'endommagent des pièces telles que les buses et les pompes ou n'affectent l'effet du test, un dispositif de filtration peut être installé dans le système de circulation d'eau pour filtrer les impuretés présentes dans l'eau.
Lors de l'utilisation de la chambre d'essai IPX9K, le système de circulation d'eau doit être utilisé et entretenu correctement conformément aux instructions d'utilisation de l'équipement afin d'assurer les performances de l'équipement et la fiabilité des résultats d'essai. Le système de circulation d'eau automatique permet non seulement d'économiser de l'eau et de réduire les coûts d'essai, mais aussi de garantir la stabilité et la cohérence des conditions d'essai, et de faciliter la maintenance et la gestion de l'équipement.
En tant qu'équipement de test de protection important, l'équipement de test IPX9K joue un rôle crucial dans le contrôle de la qualité des produits et la vérification de la fiabilité. Grâce à une compréhension approfondie de l'équipement de test IPX9K et de ses normes de test de protection associées, cet équipement peut être mieux utilisé, et les performances de protection ainsi que la qualité des produits peuvent être améliorées.
