UL 50E est la norme de certification UL pour les considérations environnementales des boîtiers d'équipements électriques. La norme couvre les exigences structurelles et de performance environnementales supplémentaires des enceintes pour les équipements électriques avec des considérations environnementales. La norme est applicable aux marchés des États-Unis, du Mexique et du Canada.
La norme UL 50E s'applique aux enceintes d'équipement électrique installées et utilisées dans des endroits non dangereux conformément à la partie I CSA C22.1 du Code canadien de l'électricité et NFPA 70 du Code national de l'électricité. Les règlements de la NOM-001-SEDE de douche électrique mexicaine UL 50E sont les suivants:
1) Enceintes pour lieux intérieurs, types 1, 2, 5, 12, 12K et 13;
2) Enclos pour emplacements intérieurs ou extérieurs, types 3, 3R, 3S, 4, 4X, 6 et 6P.
UL 50E couvre la structure environnementale supplémentaire et les exigences de performance de l'enceinte. Les exigences générales relatives aux boîtiers sont contenues dans les normes CSA C22.2 no 94.1, UL 50 et NMX-J-235/1-ANCE ou conjointement avec cette norme pour les produits à usage final.
Le test UL 50E comprend les tests suivants: test goutte à goutte, test de pluie, test de poussière, test de givrage externe, test de tuyau, protection contre la corrosion intérieure, protection contre la corrosion extérieure, test d'immersion, test de pression, test d'exclusion d'huile, test de laveuse, test d'entrée de tige, test de désalignement, test d'exposition à l'eau et d'immersion. Cet article traite uniquement du test d'exposition à l'eau et d'immersion dans la norme UL 50E, en introduisant la douche UL 50E.
La fonction principale de laDouche UL 50EEst de tester les propriétés physiques et autres propriétés connexes des produits électroniques, électriques, lampes, armoires électriques, composants électriques et autres produits dans des conditions météorologiques pluvieuses simulées. Après le test, grâce à la vérification pour déterminer si la performance du produit répond aux exigences, afin de faciliter la conception, l'amélioration, la vérification et l'inspection en usine du produit.

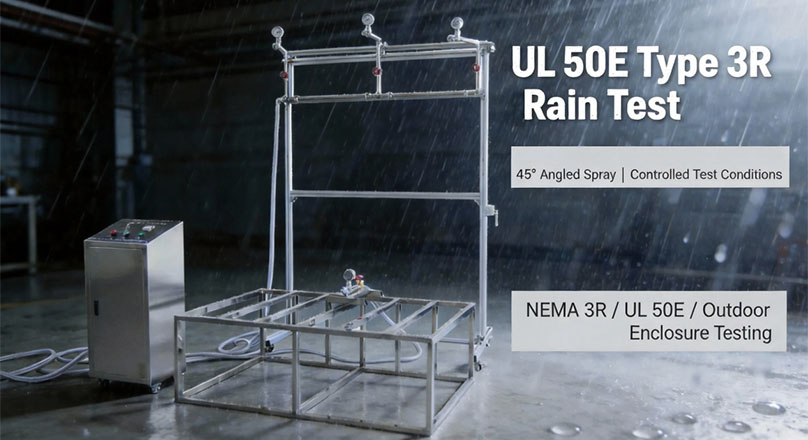

La douche UL 50E simule principalement diverses conditions de précipitations naturelles, y compris la taille, la vitesse, les précipitations, l'angle des précipitations, etc., pour pulvériser le produit testé.
La douche UL 50E se compose généralement des éléments suivants:
1. Système d'approvisionnement en eau: responsable de fournir une source d'eau propre et stable, et de contrôler la pression de l'eau et la vitesse d'écoulement de l'eau grâce à la pression régulant la douche UL 50E.
2. Système de pulvérisation d'eau: se compose d'un certain nombre de têtes d'arrosage soigneusement conçues pour s'assurer que la distribution et les caractéristiques des gouttes de pluie répondent aux exigences standard.
3. Système de contrôle: utilisé pour définir et contrôler les paramètres du test de pluie, tels que le temps de pluie, les précipitations, etc., et la surveillance et l'enregistrement en temps réel des données de test.
Au travail, l'eau est acheminée par le système d'alimentation en eau jusqu'à la buse, puis pulvérisée de manière spécifique pour former une simulation de pluie. Le produit testé est placé sur une douche UL 50E fixe dans la salle de pluie et est aspergé d'eau de pluie. En contrôlant différents paramètres, différentes intensité et types de précipitations peuvent être simulés.
1. nombre de buses et angle d'injection, l'angle d'injection est de 45 °.
2. Pression de pulvérisation d'eau, généralement 34.5Kpa ou réglable pour répondre aux différentes exigences de test.
3. La hauteur de jonction de la colonne d'eau de la buse est réglable, la plage peut aller de 300mm à 1200mm ou 1000mm à 2000mm.
4. le temps d'essai est réglable et peut être réglé de 0 à 99999.9 minutes.
5. le matériau de support peut être formé en aluminium ou en profilé d'aluminium industriel, et la base être équipée de la roulette de frein à courroie universelle.

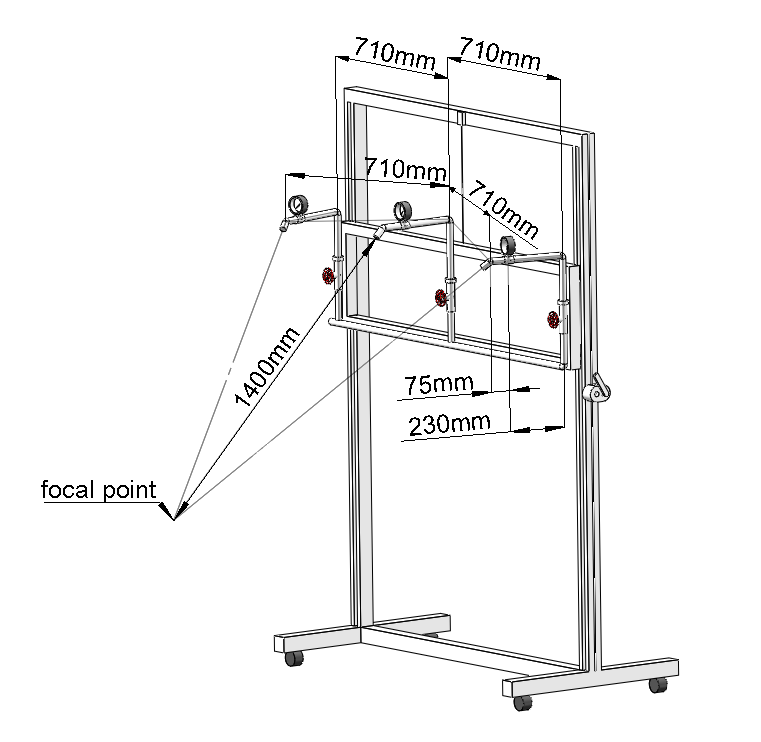

6. Structure et fonction: La douche UL 50E peut inclure des composants tels que des têtes d'arrosage, des supports, des manomètres, etc. L'espacement et la conception de la structure des têtes de gicleurs doivent être conformes aux exigences graphiques spécifiques de la norme UL.
| Modèle | R-UL020 | |
Dimensions globales (mm) | 800*1500*3800mm | |
Plage de réglage de la hauteur du dispositif de pulvérisation | 1000-3600mm (réglable) | |
Paramètre | Nombre de tête de pulvérisation | 3 têtes de pulvérisation |
Espacement de la buse | 710mm | |
Diamètre du trou de pulvérisation | Mn: 5mm | |
Pression de l'eau | 34.5Kpa | |
Taille de la plate-forme d'échantillon | ||
Charge de charge de la plate-forme d'échantillon | 100 Kgs | |
| ||
| ||
LIBDouche UL 50EEst excellent dans les paramètres techniques ci-dessus:
A. Utilisation d'un processus de fabrication de buse avancé pour garantir que l'uniformité de la distribution des gouttes de pluie est supérieure à la norme de l'industrie;
B. Le système unique de réglage de la pression peut non seulement maintenir avec précision la pression définie, mais a également la fonction de compensation automatique de la fluctuation de la pression pour assurer la stabilité du test;
C. Le réglage de la hauteur de la buse adopte le contrôle électrique, l'opération commode et la haute précision;
D. Le contrôle du temps d'essai est précis à 0.1 minutes, ce qui fournit une garantie solide pour les tests de niveau de recherche scientifique;
E. La structure de support a été renforcée pour assurer la stabilité et réduire le poids global de l'équipement, ce qui est pratique pour le transport et l'installation.
F. Le système de contrôle intelligent unique peut réaliser la surveillance à distance et l'enregistrement des données, ce qui améliore considérablement l'efficacité du test et la commodité de la gestion.
1. produits électroniques et électriques
Y compris les téléphones portables, les ordinateurs, les tablettes, les chargeurs, les boîtiers électriques, etc., pour s'assurer que ces produits peuvent encore fonctionner normalement dans un environnement humide, pour éviter les courts-circuits, échec et d'autres problèmes causés par l'eau.
2. pièces d'auto
Les phares de voiture, les feux arrière, les tableaux de bord, les capteurs, les unités de commande électroniques et d'autres composants doivent avoir de bonnes performances d'étanchéité pour s'adapter à diverses conditions météorologiques.
3. équipement extérieur
Les lampadaires, les caméras de surveillance, les équipements de communication, les panneaux solaires et d'autres équipements extérieurs sont souvent exposés à l'environnement de pluie, grâce au test de pluie, peuvent vérifier sa capacité de protection.
4. Aérospatiale
Les pièces d'aéronef, les boîtiers d'engins spatiaux, etc., nécessitent une très haute résistance à l'eau, et les douches UL 50E aident à garantir leur fonctionnement normal dans des conditions météorologiques difficiles.
Voyez ici, je crois que vous avez une certaine compréhension de la douche UL 50E, si vous vous inquiétez du test de performance imperméable du produit, la douche LIB UL 50E sera votre choix idéal. Ses paramètres techniques précis, ses performances fiables et son excellente réputation de marque peuvent fournir une garantie solide pour la qualité de vos produits. Contactez-nous aujourd'huiInquiry@libtestchamber.comPour plus de détails sur le produit et offres spéciales!
