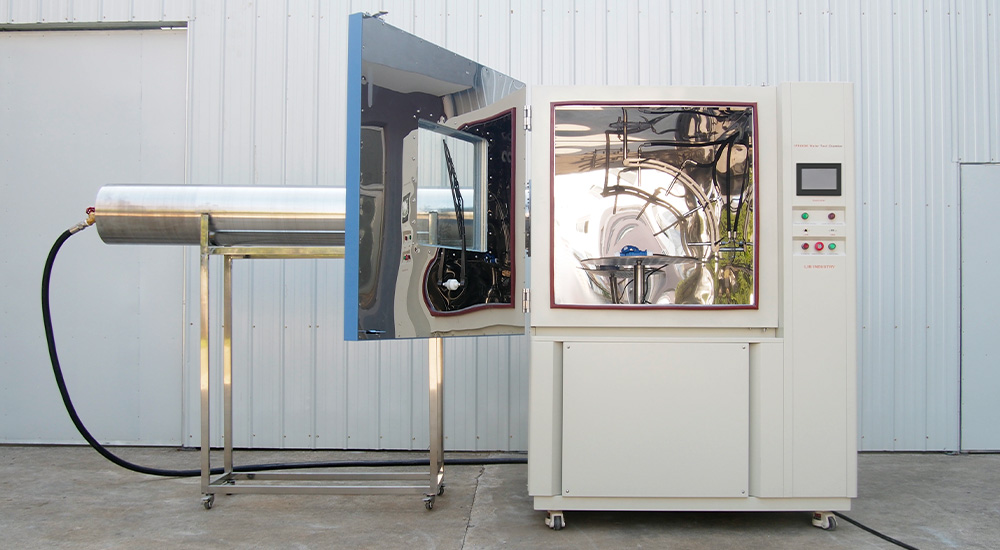

Caractéristiques et avantages de la chambre d'essai IP6K9K
| 1. polyvalence: la chambre d'essai IP6K9K peut répondre aux exigences de test d'étanchéité IPX6K et IPX9K en même temps, on peut effectuer une variété de tâches de test, économiser les coûts d'approvisionnement d'équipement et l'espace de test. |  |
| 2. Pression de pulvérisation IPX6K jusqu'à 1000 kpa (10 kg), débit d'eau d'environ 75 ± 5 (L/min); La pression d'eau d'injection IPX9K est de 8000-10000kPa (80-100bar), et le débit de pulvérisation est de 14-16L /min et l'eau est pulvérisée à quatre angles de 0 °, 30 °, 60 ° et 90 °, Avec contrôle précis de pression et d'écoulement. |  |

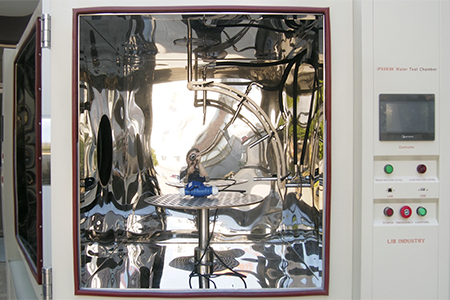

| 3. Vitesse réglable du tableau d'échantillon, réglable en haut et en bas, avec un port électrique étanche, réglable en haut et en bas, pour répondre aux exigences de test de différentes tailles et types d'échantillons. |  |
| 4. Contrôle automatique de la prise d'eau de l'équipement, l'utilisateur peut être directement connecté au robinet de laboratoire, afin de réaliser des tests automatisés; Diamètre d'entrée automatique 1/2 pouces (13.5MM); la chambre d'essai de Meantime IP6K9K est équipée d'une alarme de niveau d'eau élevé et bas, de lumières de pénurie d'eau et de son. |  |
Spécifications de la chambre d'essai IP6K9K
Modèle | R6K9K-1200 |
Dimensions internes (mm) | 1000*1200*1000 D * W * H |
Dimensions globales (mm) | 1150*3550*2100 D * W * H |
Volume intérieur (L) | 1200 |
Paramètre | Diamètres de plate-forme d'essai | 600mm |
Vitesse de la plate-forme d'essai | 5 ± 1 r.p.m |
Charges de la plaque tournante | 50kgs |
Hauteur de la plate-forme d'essai | 200-400mm (réglable) |
IPX6K | Diamètre interne de la buse | 6.3mm |
Débit d'eau | 75 L/min +/- 5% |
Pression de l'eau | 1000 Kpa |
Distance de Pulvérisation d'eau aux spécimens | Entre 2.5 m et 3 m. |
IPX9K | Angle de pulvérisation d'eau | 0 °, 30 °, 60 °, 90 ° |
Température de pulvérisation d'eau | Ambiant ~ + 88 ℃ (réglable) |
Buse de pulvérisation | Quatre, 30 secondes chaque position |
Distance de Pulvérisation d'eau aux spécimens | 10 ~ 15cm |
Pression de l'eau | Kpa 8000-10000 (réglable) |
Débit d'eau | 14L-16L/min |
Capteur de température | PTR Platine Résistance PT100Ω/MV A-class |
Éléments de chauffage | Réchauffeur Nichrome |
Configuration de la chambre d'essai d'IP6K9K
① Filtre
Filtrer les impuretés, éviter les buses de colmatage, protéger l'équipement.
② Réservoir d'eau
Fournir une réserve d'eau adéquate pour le test afin d'assurer un approvisionnement en eau continu pendant l'essai.
③ Pompe à eau
L'eau dans le réservoir est pressurisée au système d'arrosage afin que l'eau puisse être pulvérisée hors de la buse à une pression élevée de 1000 kpa (10 kg), le débit d'eau d'environ 75 ± 5 (L/min) et 8000-10000kPa. Fournit un débit d'eau stable (14-16L /min).
Débitmètre
Mesurez le débit d'eau dans le système d'arrosage en temps réel pour vous assurer que le débit d'eau est dans la plage spécifiée de 75 ± 5 (L/min) et 14-16 L/min.
⑤ Pression & nbSp; capteur
Surveillance en temps réel de la pression de l'eau, le signal de pression de l'eau est converti en transmission du signal électrique au système de contrôle. Lorsque la pression de l'eau est anormale, la sonde de pression alarmera, ce qui assure également la sécurité de l'équipement et de l'opérateur.
Électrovanne
Selon la procédure de test et la commande du système de contrôle, contrôlez le canal d'eau du système de gicleurs.
Le système de circulation d'eau dans la chambre d'essai IPX6K9K est un système étroitement coordonné: la chambre est équipée d'un réservoir d'eau et un capteur de niveau de liquide surveille le niveau d'eau en temps réel. L'eau est pompée et pressurisée, puis envoyée aux buses, où un filtre élimine les impuretés. L'eau usée est filtrée et renvoyée au réservoir d'eau pour être recyclée, atteignant ainsi l'objectif d'économiser de l'eau, de réduire les coûts et d'assurer la poursuite du test.
