Chambre d'essai PV

Name: Chambre d'essai PV
Brand: Xi'an LIB Environmental Simulation Industry

La chambre d'essai PV est destinée à tester des produits photovoltaïques (PV) tels que des cellules photovoltaïques, des modules photovoltaïques. Il peut simuler différentes températures avec une plage de-60 ℃ ~ + 100 ℃ et une plage d'humidité de 20% ~ 98% HR. L'éclairage, le brouillard salin et d'autres fonctionnalités peuvent également être personnalisés pour simuler des environnements complexes.

Les produits PV sont testés dans un environnement simulé pour évaluer si les produits PV répondent aux normes de qualité et de performance.

Modèle: DHPV-04,PV-04

Norme: IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Caractéristiques et avantages de la chambre d'essai PV

1. Les tests de vieillissement accélérés de plusieurs modules PV en même temps peuvent répondre aux besoins d'inspection de qualité de la production de masse. Il peut non seulement améliorer l'efficacité du test, réduire le coût du test, mais également assurer la cohérence de la qualité du produit.

2. Système de protection de sécurité parfait, si le module photovoltaïque se produit court-circuit, surchauffe et d'autres conditions anormales, le système de protection de sécurité de la salle d'essai alarmera à temps et prendra les mesures de protection appropriées.

3. Les schémas de test PV personnalisés sont pris en charge selon différentes exigences et normes de test. Qu'il s'agisse d'un test de performance pour un type spécifique de module photovoltaïque, ou d'un test de certification conforme aux normes internationales, nationales ou industrielles.

4. prend en charge une variété de modes de test, tels que les tests statiques, les tests dynamiques, les tests cycliques, etc. Différents modes de test peuvent simuler les performances des modules photovoltaïques dans différents états de travail.

Spécifications de la chambre d'essai PV

Modèle		PV-04
Dimension interne (mm)		13007001350
Dimension globale (mm)		190011001750
Volume intérieur		1220L
Paramètre	Plage de température	-60 ℃ ~ + 100 ℃
	Fluctuation de température	± 0.5 ℃
	Déviation de la température	± 2.0 ℃
	Gamme d'humidité	20% ~ 98% RH
	Déviation d'humidité	± 2.5% HR
	Taux de changement de température	1 ~ 3.4 ℃ / Min
	Taille du panneau	1M * 2M
	Capacité du panneau	4 / 6 / 8 / 10 / 12 Pièces
	Contrôleur	Contrôleur d'écran tactile LCD couleur programmable
		Connexion Ethernet, lien PC, USB
	Humidité	Système d'approvisionnement en eau	Approvisionnement en eau automatique
		Système d'approvisionnement en eau	Système de purification de l'eau
		Humidificateur	Isolation externe, humidificateur d'évaporation de surface en acier inoxydable
		Déshumidification	Évaporateur
	Capteur	Capteur de température	PTR Platinum Résistance PT100Ω/MV A-class, précision 0.001 ℃
		Capteur d'humidité	Capteur d'ampoule sèche et humide
	Réservoir d'eau de construction (mm)	270300450
	Taille de la fenêtre de vue (mm)	330*370
	Circulation d'air	Ventilateur de vent centrifuge
	Dispositif de sécurité	Protection contre la combustion sèche de l'humidificateur; Protection contre la surtempérature; Protection contre les surintensités; Protection réfrigérante à haute pression; Protection contre la pénurie d'eau; Protection contre les fuites de terre

Configuration de la chambre d'essai PV

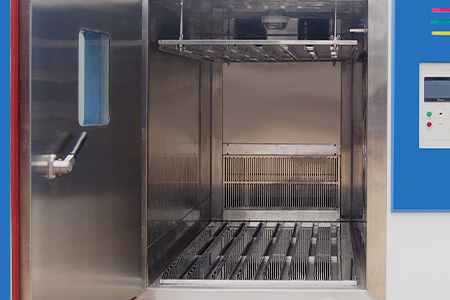

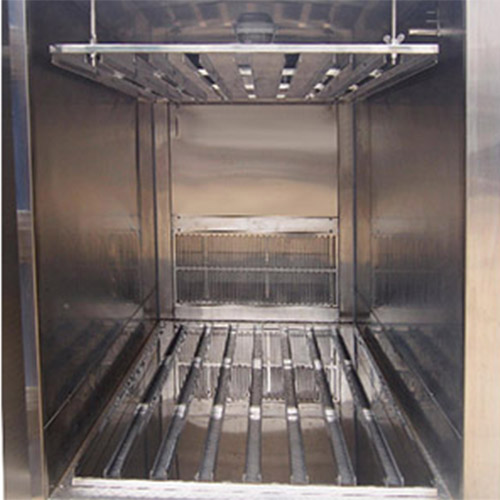

1. Salle de travail	La coque de la chambre est faite de plaque d'acier laminée à froid avec une bonne résistance à la corrosion et de haute résistance. Le porte-échantillon a une bonne résistance et résistance à la corrosion, peut supporter le poids du module photovoltaïque et peut être ajusté en hauteur. Le rack d'échantillons sera équipé d'un dispositif fixe, et l'angle d'essai du module photovoltaïque peut être ajusté. Des trous de câble peuvent être disposés sur le côté du studio pour connecter les câbles d'alimentation et de signal des modules photovoltaïques, et les trous de câble sont scellés.
2. système de circulation d'air	Y compris les ventilateurs et les conduits de ventilation, les ventilateurs haute puissance sont responsables de la circulation de l'air dans la salle d'essai pour maintenir la température et l'humidité égales.
3.Système de chauffage	Les fils de chauffage haute puissance convertissent l'énergie électrique en énergie thermique, fournissant de la chaleur pour la chambre d'essai.
4. système de réfrigération	L'utilisation de la réfrigération mécanique, composants de base du système de réfrigération du compresseur, y compris le condenseur, l'évaporateur, le pipeline de réfrigérant, etc.
5. système d'humidité	L'humidificateur évaporatif peut convertir l'eau en vapeur d'eau et augmenter l'humidité à l'intérieur de la chambre d'essai.
6. Système de contrôle	L'utilisation du contrôleur programmable PLC peut contrôler automatiquement le système de réfrigération, le système de chauffage, le système de ventilation, etc., pour obtenir un contrôle précis de l'environnement de la salle de test. Le fonctionnement de l'interface homme-machine est simple et intuitif.
