Chambre d'essai de pluie selon la norme JIS D0203

La chambre d'essai de pluie JIS D0203 est fabriquée conformément à la norme JIS D0203. Elle est principalement destinée à tester les performances d'étanchéité des composants automobiles dans un environnement simulant la pluie naturelle.

Cette chambre permet de réaliser deux types d'essais :

Essais de pluie R1 et R2 : équipée de 2 buses de pluie avec un diamètre de trou de Φ1,2 mm ;
Essais de pulvérisation S1 et S2 : équipée de 40 buses de pulvérisation avec un diamètre de trou de Φ0,5 mm.

Modèle : R-1000JIS

Norme : JIS D 0203

Caractéristiques et avantages de la chambre de pulvérisation de pluie JIS D0203

1. La chambre de pulvérisation de pluie JIS D0203 de LIB Industry couvre intégralement les différentes méthodes d’essai de pluie spécifiées par la norme JIS D0203, notamment les modes R1, R2, S1 et S2.

2. Régulation précise des paramètres clés (angle, pression et débit d’injection d’eau). Elle simule des précipitations de différentes intensités et angles, permettant d’évaluer avec exactitude les performances d’étanchéité des composants automobiles dans diverses conditions de pluie.

Paramètre	Essai R1	Essai R2	Essai S1	Essai S2
Pression de pulvérisation de l'eau	0,3 kgf/cm² (environ 4,3 psi)	0,1 kgf/cm² (environ 1,4 psi)	1 kgf/cm² (environ 14,2 psi)	3 kgf/cm² (environ 42,7 psi)
Débit d'eau	0,8 gal/min (environ 3,2 L/min)	0,5 gal/min (environ 1,9 L/min)	6,5 gal/min (environ 24,5 L/min)	10,3 gal/min (environ 39,2 L/min)
Durée de l'essai	10 minutes	10 minutes	30 minutes	60 minutes
Nombre de buses	2	2	40	40

3. Le système de filtration automatique d’entrée d’eau retient les impuretés de taille 0,03 mm, garantissant le fonctionnement fluide du système de pulvérisation. Parallèlement, la chambre est équipée d’un circuit de recyclage de l’eau d’essai, réduisant la consommation en ressource.

4. Réalisation en acier inoxydable SUS304 : ce matériau offre une bonne résistance à la corrosion et une forte dureté, permettant à l’équipement de résister durablement à l’impact et à la corrosion de l’eau pulvérisée.

Caractéristiques techniques de la chambre de pulvérisation de pluie JIS D0203

Paramètre	Valeur
Modèle	R-1000JIS
Dimensions internes (mm)	100010001000 (LlH)
Dimensions totales (mm)	110014601900 (LlH)
Volume interne (L)	1000
Distance entre l'échantillon et la buse	Environ 400 mm
Buses de pluie	2 unités
Diamètre des orifices des buses de pluie	Ø0,5 mm
Débit d'eau (essai R1)	1,9 L/min
Débit d'eau (essai R2)	3,3 L/min
Buses de pulvérisation	40 unités
Diamètre des orifices des buses de pulvérisation	Ø1,2 mm
Débit d'eau (essai S1)	24,5 L/min
Débit d'eau (essai S2)	39,2 L/min
Pression de l'eau aux buses	0,03 ~ 0,30 MPa
Vitesse de rotation de la platine	17 tr/min
Contrôle de la pression de l'eau	Débitmètre

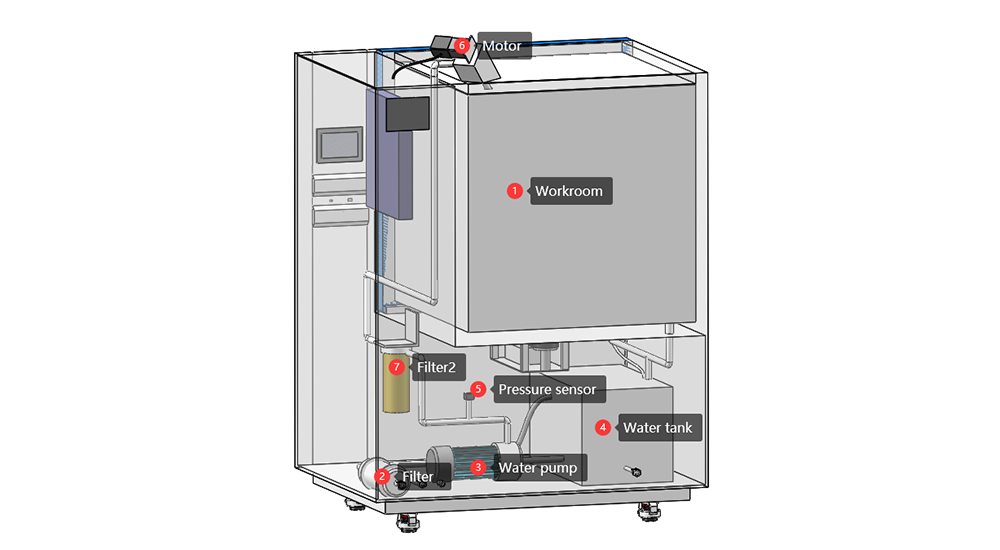

Configuration de la chambre de pulvérisation de pluie JIS D0203


①Salle de travail	L’intérieur de la salle de travail et la platine rotative sont réalisés en acier inoxydable SUS304. La chambre est équipée d’une large porte vitrée de visualisation ou d’une fenêtre d’observation avec essuie-glace. Un interface électrique étanche est prévu pour alimenter l’échantillon à tester. La vitesse de rotation et la hauteur de la platine rotative sont réglables.
②Filtre	Le système de filtration automatique d’entrée d’eau retient les impuretés de taille 0,03 mm, garantissant l’uniformité et la stabilité de la pulvérisation.

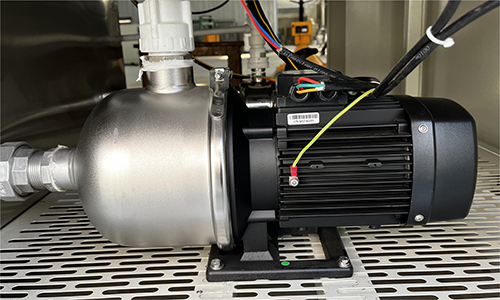

③Pompe à eau	La pompe à eau est la source d’alimentation du circuit de circulation de l’eau de la chambre de pluie : elle assure le transport de l’eau du réservoir vers les buses pour générer l’effet de pluie.
④Réservoir d’eau	Il alimente l’ensemble des cycles d’essai de pluie. Le réservoir est équipé d’une vanne flottante de niveau d’eau, qui contrôle automatiquement l’entrée et la sortie de l’eau.
⑤Capteur de pression	Il mesure la pression de pulvérisation de l’eau.
⑥Moteur	Il entraîne la platine rotative et le tube pendulaire.
