Chambre de test de fabrication

Name: Chambre de test de fabrication
Brand: Xi'an LIB Environmental Simulation Industry

Dans la chambre d'essai MFG (gaz mixtes en circulation), le rapport de mélange, le débit, la température, l'humidité et d'autres paramètres environnementaux de divers gaz peuvent être contrôlés avec précision, permettant de tester la résistance à la corrosion de divers matériaux, composants électroniques et autres produits dans un environnement de gaz corrosifs mélangés.

La chambre d'essai LIB MFG peut effectuer des tests avec un seul gaz, ainsi que des tests avec des gaz mélangés (H2S/NO2/CL2/SO2, etc.).

Modèle : GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

Norme : ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810, EIA-364-65

Comment une chambre d'essai MFG accélère les tests de corrosion

Caractéristiques et avantages de la chambre de test MFG

1. Une variété de gaz différents, tels que H2S, NO2, CL2, SO2, NH3, etc. sont mélangés avec précision dans une proportion définie. Contrôleur de débit de gaz de haute précision avec une précision de contrôle de l'ordre de parties par milliard (ppb).

2. En plus du contrôle des gaz, la plage de température peut être contrôlée de 15 °C à 100 °C, et l'humidité peut être réglée de 30 % à 98 % HR, ce qui constitue une régulation de température et d'humidité large et précise pour répondre à différents besoins de test.

3. Équipé d'un contrôleur de débit de gaz, d'un capteur de température et d'un capteur d'humidité de haute précision, capables de contrôler avec précision divers paramètres dans la chambre de test MFG pour garantir la stabilité et la précision des conditions de test.

4. La conception concave et convexe, le joint en silicone et le verrou électromagnétique sont utilisés pour assurer l'étanchéité de la chambre de test pendant l'essai, empêchant les fuites de gaz nocifs.

Spécifications de la chambre de test MFG

Modèle	GCM-100	GCM-225	GCM-500
Dimensions internes (mm)	400500500	500600750	700800900
Dimensions hors tout (mm)	101010501620	111011501860	133013502010
Volume intérieur (L)	100	225	500
Plage de température	15 ℃ ～ 80 ℃
Fluctuation de température	± 0,5 ℃
Écart de température	± 2,0 ℃
Plage d'humidité	30% ~ 98% HR
Écart d'humidité	±2,5% HR
Concentration de SO2	100 ~500 ppb± 20 ppb (Réglable)
H2S Concentration	10 ~100 ppb ± 20 ppb (Réglable)
NO2 Concentration	200 ppb ± 20 ppb (Réglable)
Cl2 concentration	10 ~20 ppb ±5 ppb (Réglable)
Taux de renouvellement d'air	3~10 fois/h
Système de refroidissement	Système frigorifique à compression mécanique
Humidificateur	Humidificateur à évaporation de surface en acier inoxydable avec isolation externe
Système d'alimentation en eau	Système de purification d'eau, alimentation en eau automatique
Contrôleur	Contrôleur à écran tactile LCD couleur programmable Connexion Ethernet, liaison PC
Capteur de gaz	Capteur de gaz H2S/NO2/CL2/SO2
Circulation d'air	Ventilateur centrifuge
Verrouillage de porte	Verrou électromagnétique
Dispositif d'évacuation des gaz	Unité d'échappement
Dispositifs de sécurité	Protection contre la combustion à sec de l'humidificateur ; protection contre la surchauffe ; protection contre les surintensités ; Protection contre le manque d'eau ; protection contre les fuites à la terre
Matériau intérieur	Acier inoxydable SUS316 + plastique renforcé de fibres de verre
Matériau extérieur	Tôle d'acier avec revêtement protecteur

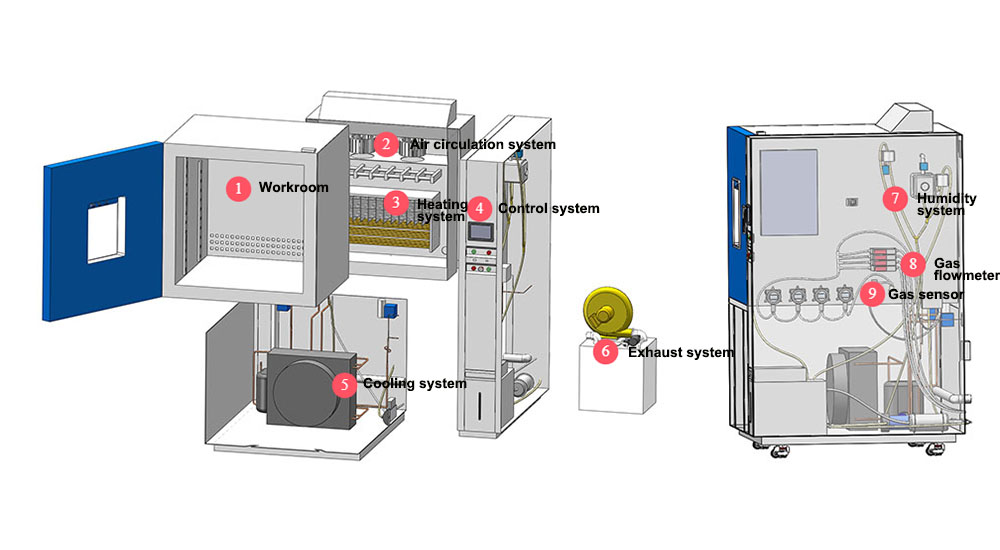

Configuration de la chambre de test MFG

①Chambre de travail	Lachambre de travail’s en acier inoxydable SUS304 est recouverte d'une couche de fibre de verre, ce qui à la fois prévient la corrosion et améliore la robustesse de l'équipement.②Système de circulation d'air
Composé d'un ventilateur centrifuge et d'un moteur d'entraînement, l'air dans la chambre de test est continuellement mis en circulation pour assurer une répartition uniforme des paramètres environnementaux tels que la température, l'humidité et la concentration en gaz dans la chambre.	③
Système de chauffageFil résistif haute puissance, élève rapidement la température dans la chambre de test.	④
Système de contrôleLe PID contrôle avec précision la température, l'humidité, le débit de gaz et d'autres paramètres, et dispose également de fonctions de surveillance, d'alarme et d'enregistrement des données.	⑤Système de refroidissement
Composé d'un compresseur, d'un condenseur, d'un détendeur et d'un évaporateur. La température dans la chambre est réduite en absorbant la chaleur par l'évaporation du réfrigérant.	⑥
Dispositif d'évacuationRéservoir de solution NaOH pour diluer H2S/NO2/CL2/SO2, rendant le lieu de travail propre et sûr.	Un réservoir d'acide sulfurique dilué (H₂SO₄) peut également être ajouté pour diluer les gaz alcalins. ⑦Système d'humidité
Humidification à vapeur, augmente rapidement l'humidité à l'intérieur de la	chambre.
⑧Débitmètre de gaz	Mesure et contrôle avec précision le débit de gaz entrant dans la chambre de test pour garantir que la concentration de gaz à l'intérieur de la chambre atteigne la valeur de consigne requise par le test.
⑨Capteur de gaz	Le capteur de gaz haute précision peut surveiller la concentration, le type et d'autres paramètres du gaz dans lachambreen temps réel, et renvoyer les données au système de contrôle.
