La chambre d'essai d'eau IPX4 est utilisée pour tester les performances imperméables des produits. Il asperge l'échantillon avec un tube oscillant rotatif de ± 180 ° pour simuler les éclaboussures dans un environnement naturel, l'ouverture φ 0,4mm, l'espacement des trous de 50mm, conformément aux normes CEI 60529.
Modèle: R-800C, R-1200C
Norme: GJB 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4
1. Le tube oscillant est en acier inoxydable et disponible en différents diamètres, la buse de pulvérisation est une buse spéciale détachable. La plage de tubes oscillants peut être atteinte à ± 45 °, ± 60 °, ± 90 °, ± 180 °, débit de pulvérisation précis et stable de 0,07 L/min par trou.
2. la vitesse, l'angle et la hauteur de la plaque tournante de l'échantillon peuvent être réglés sur le contrôleur, et la rotation positive et négative peut être automatiquement contrôlée. Et la partie électrique est entièrement scellée pour empêcher les fuites d'eau.
3. système de circulation d'eau: Le système automatique de filtration d'entrée filtre les impuretés dans les particules de 0.03mm pour améliorer l'efficacité et la commodité des tests. Le système de circulation de l'eau réduit considérablement la consommation d'eau.
4. le réservoir d'eau est équipé de la vanne à bille flottante de niveau d'eau, avec la fonction de détection d'alarme de niveau élevé et bas de l'eau, qui peut effectivement empêcher la pompe à eau d'être endommagée.
Modèle | R-800C | R-1200C |
Dimensions internes (mm) | 900*950*950 | 1300*1350*1370 |
Dimensions globales (mm) | 1180*1420*1920 | 1540*1820*2200 |
Volume utile (L) | 810 | 2400 |
Tube oscillant Rayon | 400mm | 600mm |
Taille du plateau goutte à goutte | 600*600 | 1000*1000 |
Diamètre du trou de pulvérisation | Φ 0.4mm | |
Espacement des trous | 50mm | |
Angle de balançoire du tube oscillant | 0 ~ ± 180 ° (réglable) | |
Vitesse de rotation du plateau | 1r/min (vitesse réglable) | |
Contrôle de la pression de l'eau | Débitmètre | |
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet | |
Système d'approvisionnement en eau | Réservoir d'eau, pompe d'appoint, approvisionnement en eau automatique, système de purification d'eau | |
Dispositif de sécurité | Protection contre les surintensités; Protection contre les surintensités; Protection contre la pénurie d'eau; Protection contre les fuites de terre; Protection des séquences de phase | |
Matériau extérieur | Plaque d'acier avec revêtement protecteur | |
Matériau intérieur | Acier inoxydable SUS304 | |
Fenêtre d'observation | Verre isolant double couche avec essuie-glace | |
Il peut être principalement utilisé pour filtrer diverses impuretés dans des particules de 0.03mm d'eau entrant dans la chambre d'essai pour empêcher les impuretés de provoquer l'usure et l'endommagement des composants clés tels que les pompes.
La fonction de stockage de l'eau fournit une source d'eau suffisante pour le test de pluie. Recycler l'eau: Recueillir et traiter l'eau après utilisation, et la recycler à nouveau après filtration, purification et autres opérations.
Fournir de l'énergie, de sorte que l'eau puisse être transportée vers le tube pendule et la buse et d'autres pièces à travers le tuyau avec une certaine pression et un certain débit.

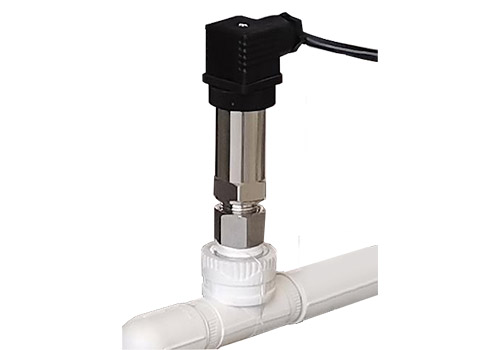

4. capteur de pression:
La valeur de pression du débit d'eau pendant le test est mesurée en temps réel pour un ajustement et un contrôle en temps opportun.
5. filtre de circulation de l'eau:
Après le test, l'eau est filtrée deux fois pour éliminer les impuretés, la saleté et les autres polluants causés par le processus d'essai. Utilisation améliorée de l'eau.
6. débitmètre:
Mesurer avec précision le débit d'eau pendant le test pour s'assurer que le débit d'eau répond aux exigences standard des tests IPX3 et X4. Surveillance en temps réel des changements d'écoulement de l'eau.
