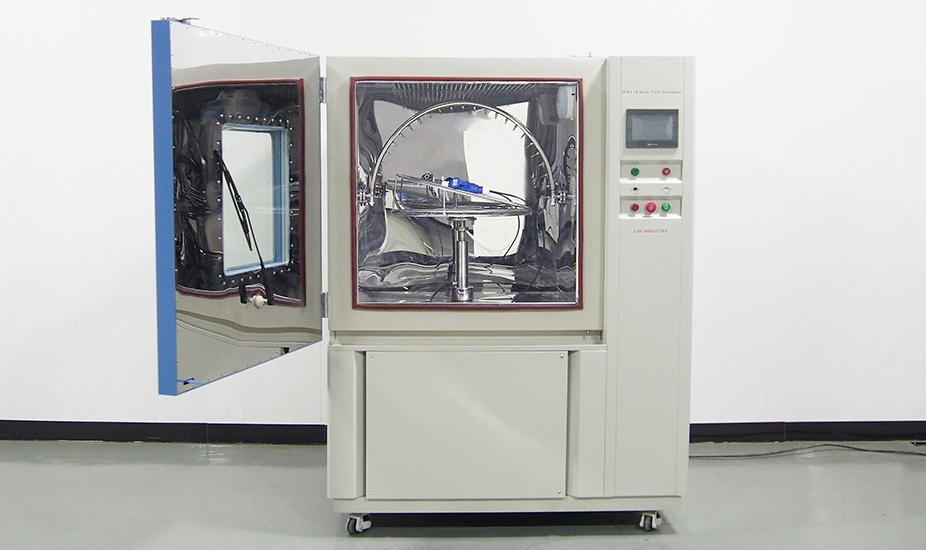

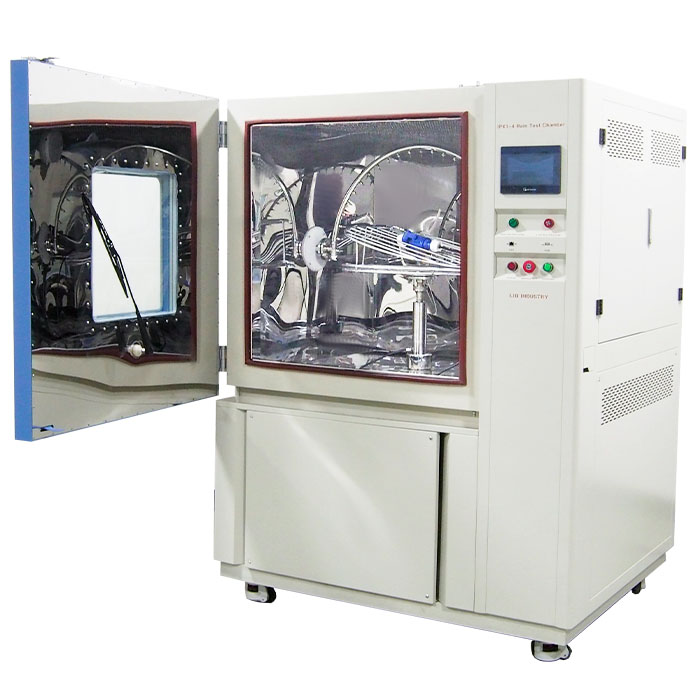

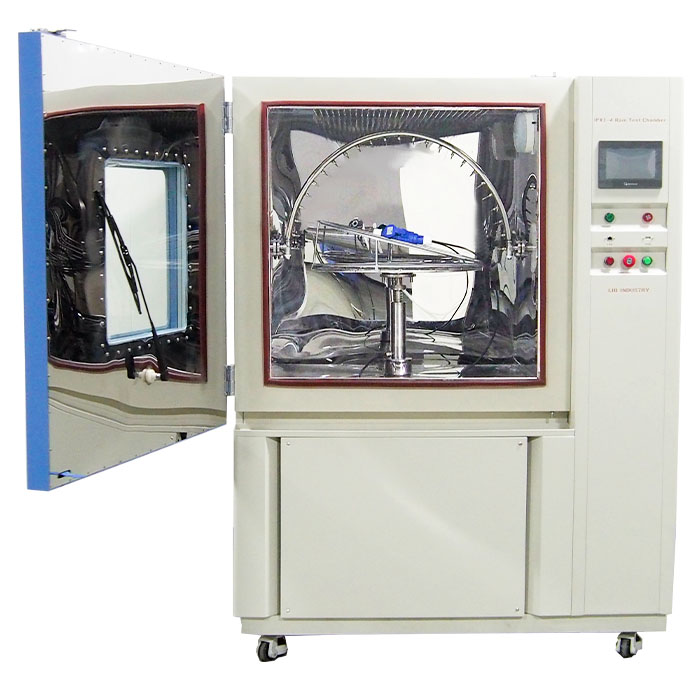

Équipement d'essai d'infiltration d'eau

Name: Équipement d'essai d'infiltration d'eau
Brand: Xi'an LIB Environmental Simulation Industry

L'équipement de test d'étanchéité à l'eau évalue les performances d'étanchéité des boîtiers de produits en simulant diverses expositions à la pluie et à l'eau. Il est conforme aux normes IEC 60529 et ISO 20653 et prend en charge les tests de protection contre l'eau IPX1, IPX2, IPX3 et IPX4.

Cet équipement peut simuler une variété d'environnements pluvieux et prend en charge les niveaux de test d'étanchéité IPX1, IPX2, IPX3 et IPX4, couvrant le ruissellement vertical de base jusqu'à la pulvérisation d'eau sous plusieurs angles.

Capacités de test :

IPX1 :Test de ruissellement vertical

IPX2 :Test de ruissellement incliné à 15°

IPX3 :Pulvérisation d'eau sous des angles allant jusqu'à 120°

IPX4 :Test d'éclaboussures d'eau de toutes les directions

Modèles disponibles : R800C R1200C

Normes de conformité : IEC 60529, ISO 20653, IPX1 à IPX4

Bas du formulaire

Équipement d'essai de pénétration d'eau conforme aux normes IEC 60529 IPX1–IPX4

Caractéristiques et avantages de l'équipement d'essai d'étanchéité à l'eau

1. Capacités complètes de test d'étanchéité
Plusieurs types d'exposition à l'eau, notamment l'égouttement, le ruissellement, les éclaboussures et la pulvérisation, pour répondre aux exigences de tests d'étanchéité de IPX1 à IPX4.

2. Commande avancée et automatisation
Équipé d'un système de commande avancé et de technologie de conversion de fréquence, permettant le réglage automatique des paramètres de test tels que l'intensité des précipitations, le mouvement du support d'essai, l'angle de pulvérisation (pendule) et le volume d'eau pulvérisée.

3. Système de recyclage d'eau efficace
Réservoir d'eau intégré avec vanne à flotteur permettant l'admission et le recyclage automatiques de l'eau. Le système inclut une détection de niveau d'eau bas et une fonction d'alarme pour garantir un fonctionnement sans heurts et éviter les interruptions de test.

4. Protection de sécurité renforcée
Plusieurs mesures de sécurité sont intégrées, notamment un mécanisme d'autoverrouillage de la porte qui empêche toute ouverture accidentelle pendant le fonctionnement, assurant la sécurité de l'opérateur tout au long du test.

Spécifications de l'équipement d'essai d'étanchéité à l'eau

Modèle	R800C	R1200C
Dimensions internes (mm)	900950950	130013501370
Dimensions hors tout (mm)	118014201920	154018202200
Volume utile (L)	810	2400
Rayon du tube oscillant	400mm	600mm
Taille du plateau d'égouttement	600*600	1000*1000
Diamètre des trous de pulvérisation	φ0,4 mm
Espacement des trous	50 mm
Angle de balancement du tube oscillant	0 ~ ±180° (Réglable)
Vitesse de rotation du plateau tournant	1 tr/min (Vitesse réglable)
Contrôle de la pression d'eau	Débitmètre
Contrôleur	Contrôleur à écran tactile LCD couleur programmable, connexion Ethernet
Système d'alimentation en eau	Réservoir d'eau, pompe de surpression, alimentation automatique en eau, système de purification d'eau
Dispositif de sécurité	Protection contre la surchauffe; Protection contre les surintensités; Protection contre le manque d'eau; Protection contre les fuites à la terre; Protection de séquence de phase
Matériau extérieur	Tôle d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Fenêtre d'observation	Double vitrage isolant avec essuie-glace

Configuration de l'équipement d'essai d'étanchéité à l'eau

Chambre de travail	La chambre de travail est en tôle d'acier inoxydable SUS304, qui ne rouille pas facilement, résiste à la corrosion et est facile à nettoyer. Soudage sans joint, équipé de joints d'étanchéité et de trous de drainage, empêchant efficacement les fuites d'eau.
Plateau d'égouttement	Le diamètre des trous d'égouttement est de Φ0,4 mm, l'espacement des trous est de 20×20 mm, adapté aux tests IPX1/2. Pour le test IPX2, le plateau tournant sera incliné de 15° pendant le test. Taille du plateau d'égouttement: 600600, 10001000

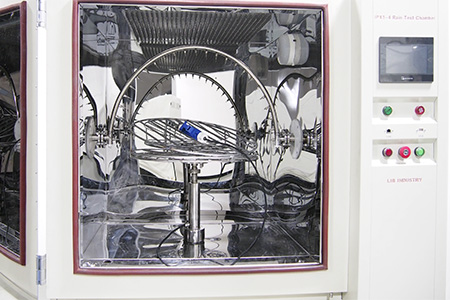

Tube oscillant	Il peut osciller et pulvériser de l'eau dans l'angle défini pour effectuer une simulation de pluie multidirectionnelle sur l'échantillon. Pour les tests IPX3/4, le rayon est de 400 mm, 600 mm, l'angle du tube oscillant peut atteindre 120° (IPX3) et 360° (IPX4).
Système de contrôle	Écran tactile PLC avec une interface homme-machine conviviale. Plusieurs interfaces linguistiques sont disponibles. Les paramètres tels que le temps de test, l'angle de pulvérisation d'eau et le débit d'eau peuvent être réglés. Fonctions de minuterie programmable, commutation manuelle/automatique et alarme d'urgence.
