Comment utiliser l'équipement de test IPX4: Guide IEC 60529 et LIB Industry Solutions

Apr 12 2023

Table of Content [Hide]

Introduction: Pourquoi les tests d'étanchéité IPX4 sont importants

La performance étanche est un facteur de fiabilité critique pour les appareils électroniques grand public modernes, les appareils ménagers, les appareils IoT et les équipements de plein air.

Les pannes causées par la pénétration d'eau entraînent fréquemment des plaintes des clients, des retours de produits et des risques pour la sécurité.

Les tests d'étanchéité IPX4 fournissent la protection de base requise pour les produits exposés aux éclaboussures quotidiennes de n'importe quelle direction.

Pour de nombreux produits industriels courants, tels que les brosses à dents électriques et les casques Bluetooth, les exigences générales en matière d'étanchéité sont IPX4 et l'inspecteur de la qualité doit utiliserTest d'étanchéité ipx4L'équipement avec IEC 60529 la conformité pour vérifier si leur performance d'étanchéité est qualifiée avant de quitter l'usine.



Comprendre les évaluations IP et le rôle de l'IPX4

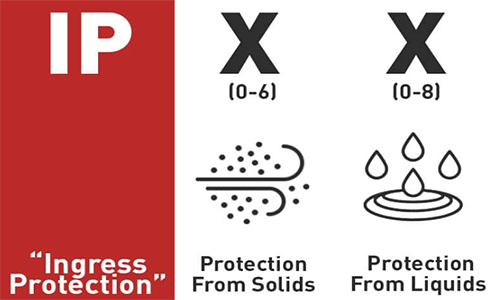

Le code IP (Ingress Protection Code) est une norme internationale (IEC 60529) qui mesure le niveau de protection fourni contre l'intrusion d'objets solides (e.g., poussière) et liquides (e.g., eau) dans les boîtiers électriques ou les appareils électroniques, tels que les smartphones, les tablettes et les appareils portables.


Le code IP se compose de deux chiffres qui indiquent le niveau de protection. Le premier chiffre indique la protection contre les objets solides et le deuxième chiffre indique la protection contre les liquides. Par exemple, IP68 signifie que l'appareil est étanche à la poussière et peut être immergé dans l'eau jusqu'à une certaine profondeur et durée. Le code IP est important pour assurer la durabilité et la fiabilité des appareils électroniques dans différents environnements.

Note IP	Degré de protection contre les objets étrangers solides	Degré de protection contre l'eau
IP03	Non protégé	Pulvérisation d'eau
IP13	Objet solide> 50mm	Pulvérisation d'eau
IP23	Objet solide> 12.5mm	Pulvérisation d'eau
IP33	Objet solide> 2.5mm	Pulvérisation d'eau
IP43	Objet solide> 1mm	Pulvérisation d'eau
IP53	Poussière protégée	Pulvérisation d'eau
IP63	Étanche à la poussière	Pulvérisation d'eau
IP04	Non protégé	Éclaboussures d'eau
IP14	Objet solide> 50mm	Éclaboussures d'eau
IP24	Objet solide> 12.5mm	Éclaboussures d'eau
IP34	Objet solide> 2.5mm	Éclaboussures d'eau
IP44	Objet solide> 1mm	Éclaboussures d'eau
IP54	Poussière protégée	Éclaboussures d'eau
IP64	Étanche à la poussière	Éclaboussures d'eau

Ce que l'IPX4 teste vraiment: la réalité technique derrière IEC 60529

IPX4 vérifie la capacité d'un appareil à résister aux éclaboussures d'eau à plusieurs angles.

Les exigences d'ingénierie comprennent:

-Débit:10 L/min

-Pression:80-100 kPa

-Durée:≥ 5 minutes

-Exposition pleine direction via un plateau tournant à tube oscillant


Défis critiques:

-Maintien d'un débit d'eau stable

-Assurer une parfaite uniformité des trous de pulvérisation de 0.4mm

-Empêcher le colmatage de la buse

-Atteindre un angle d'oscillation cohérent

C'est exactement là que l'équipement professionnel devient essentiel-pas n'importe quel système de pulvérisation peut répondre à ces normes.

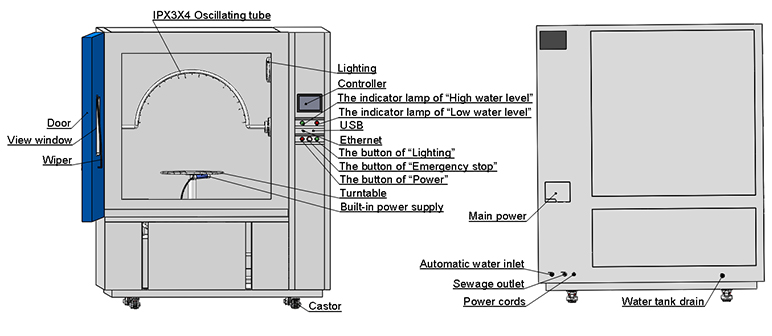

Caractéristiques avancées qui définissez un testeur IPX4 professionnel

Systèmes de test IPX4Conçu pour la fiabilité, la répétabilité et la stricte conformité IEC.

Les principales caractéristiques axées sur l'ingénierie comprennent:

• Tube oscillant de haute précision

Balançoire programmable à 0-180 °, mouvement servo-entraîné stable

• Système de pulvérisation uniforme

Trous de buse de 0.4mm avec espacement de 50mm pour une distribution d'eau constante

• Contrôle du débit et de la pression en temps réel

Débit précis de 10 L/min, pression d'eau de 80 à 100 kPa

• Platine de qualité industrielle

1 rpm vitesse réglable, prend en charge les échantillons alimentés

• Système de filtration automatique de 0.03mm

Empêche le colmatage des buses et maintient la stabilité à long terme

•Recirculation de l'eau pour un coût d'exploitation inférieur

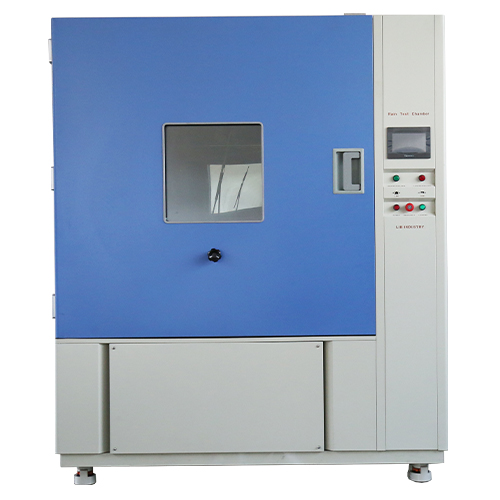

Modèle	R-800C	R-1200C
Volume utile (L)	810	2400
Tube oscillant Rayon	400mm	600mm
Diamètre du trou de pulvérisation	Φ 0.4mm
Espacement des trous	50mm
Angle de balançoire du tube oscillant	0 ~ ± 180 ° (réglable)
Vitesse de rotation du plateau	1r/min (vitesse réglable)
Contrôle de la pression de l'eau	Débitmètre
Contrôleur	Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet
Système d'approvisionnement en eau	Réservoir d'eau, pompe d'appoint, approvisionnement en eau automatique, système de purification d'eau
Dispositif de sécurité	Protection contre les surintensités; Protection contre les surintensités; Protection contre la pénurie d'eau; Protection contre les fuites de terre; Protection des séquences de phase
Matériau extérieur	Plaque d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Fenêtre d'observation	Verre isolant double couche avec essuie-glace

Ces fonctionnalités garantissent des tests d'étanchéité reproductibles et de qualité laboratoire pour la R & D et la production de masse.

Guide étape par étape: Comment utiliser un testeur IPX4

1. connectez l'alimentation 220V et l'entrée d'eau. Le système remplit automatiquement le réservoir.

2. Installez l'échantillon solidement au centre du plateau tournant. Connectez l'alimentation interne si nécessaire.

3. Sélectionnez le mode IPX4. Configurer l'angle d'oscillation, la durée d'essai et le débit.


4. Vérifier les trous de buse et remplacer les aiguilles bloquées ou déformées.

5. ajustez le débitmètre pour atteindre10 L/min et 80-100 kPa.

6. Commencez le test. Le système oscillera, tournera automatiquement et terminera le cycle.

7. inspectez le dispositif pour la pénétration d'eau ou la dégradation fonctionnelle après l'essai.

Le contrôleur de l'industrie LIB simplifie le réglage des paramètres et assure une exécution précise et reproductible des tests.

Pourquoi l'industrie LIB est le partenaire privilégié pour les tests d'étanchéité IP

Choisir l'industrie LIB signifie choisir la fiabilité, la conformité et la performance à long terme.

Conformité complète (IPX1-IPX9) IEC 60529

• Conception mécanique de haute précision pour des tests étanches stables

• La filtration automatique empêche le colmatage de la buse

• Des luminaires personnalisés, des tailles de tube et des supports d'échantillons

• Conseils techniques professionnels pour l'optimisation de la méthode d'essai


Soutenu par le soutien de leader de LIB:

Garantie de 3 ans
Service technique à vie
1-3 heures de réponse rapide
7-15 jours de livraison rapide
Installation et formation à distance ou sur site

Contactez l'industrie LIB aujourd'hui

Si votre laboratoire de R & D ou votre installation de production a besoin de tests IPX4 stables, précis et conformes, le secteur LIB fournit des solutions professionnelles éprouvées. Contactez-nous àInquiry@libtestchamber.comPour plus de spécifications.
