Chambre d'essai de pulvérisation d'eau

Name: Chambre d'essai de pulvérisation d'eau
Brand: Xi'an LIB Environmental Simulation Industry

IPX1–IPX4 Essais de protection contre les infiltrations | Système d'essai de pluie IEC 60529

La chambre d'essai d'arrosage d'eau LIB Industry est spécialement conçue pour les essais de protection contre les infiltrations (IP) des enceintes d'EUT (équipement sous test), en totale conformité avec la norme IEC 60529.

Son principal avantage réside dans une flexibilité et une évolutivité exceptionnelles des essais. Le système prend non seulement en charge les procédures d'essai standard IPX1, IPX2, IPX3, et IPX4 , mais peut également être étendu en option avec des modules d'essai IPX5, IPX6 et IPX9K.

Cette conception modulaire permet une capacité d'essai complète allant de la résistance de base aux gouttes et aux éclaboussures à la simulation de lavage à haute pression et haute température, garantissant une évaluation complète des performances d'étanchéité pour différents niveaux de protection.

Une chambre d'essai de pluie combinée peut effectuer divers tests, elle est très populaire.

Modèle : R-800C, R-1200C

Norme : ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4

Chambre d'essai de pulvérisation d'eau IPX1–IPX4 pour la norme d'essai de pluie IEC 60529

Caractéristiques et avantages de la chambre d'essai de pulvérisation d'eau

1. Construction de la chambre en SUS304 résistant à la corrosion

Acier inoxydable SUS304 de haute qualité, toutes les surfaces soudées et jointoyées étant traitées par décapage pour prévenir efficacement la corrosion et garantir une durabilité à long terme dans les environnements d'essai continus à l'eau.

2. Système d'égouttement intégré pour les essais IPX1–IPX2

Un plateau d'égouttement précisément positionné simule des conditions de goutte-à-goutte vertical uniforme, garantissant des performances stables et standardisées pour les essais IPX1 et IPX2.

3. Système de tube oscillant pour la simulation IPX3–IPX4

Le tube oscillant peut balancer de 0° à 180°, reproduisant avec précision les conditions d'exposition à la pluie et aux projections requises pour les essais de protection contre l'intrusion IPX3 et IPX4.

4. Gamme complète de solutions d'essai d'étanchéité à l'eau

LIB Industry propose un portefeuille complet de chambres d'essai d'étanchéité à l'eau, comprenant des chambres d'égouttement, des chambres de pulvérisation, des systèmes de jet d'eau et des chambres de lavage haute température et haute pression, couvrant un large éventail d'exigences d'essai IP.

5. Solutions personnalisées de laboratoire d'essai IP

Au-delà des équipements standard d'essai à l'eau, LIB Industry fournit des solutions de laboratoire IP entièrement personnalisées adaptées à vos besoins d'essai, vous aidant à mettre en place un environnement d'essai d'étanchéité complet, efficace et conforme aux normes.

Spécifications de la chambre d'essai de pulvérisation d'eau

Modèle		R-800	R-1200
Dimensions internes (mm)		900900900	140014001400
Dimensions externes (mm)		118014201920	154018202200
Volume intérieur (L)		720	2740
Paramètre	Diamètre des trous de pulvérisation	φ0,4 mm
	Espacement des trous	50 mm
	Angle de balancement du tube oscillant	0 ~ ±180° (Réglable）
	Vitesse de rotation du plateau tournant	1 tr/min (Réglable)
	Rayon du tube oscillant	400 mm	600 mm
Norme		IEC 60529, ISO 20653

Configuration de la chambre d'essai par projection d'eau

chambre d'essai de pulvérisation d'eau en vrac

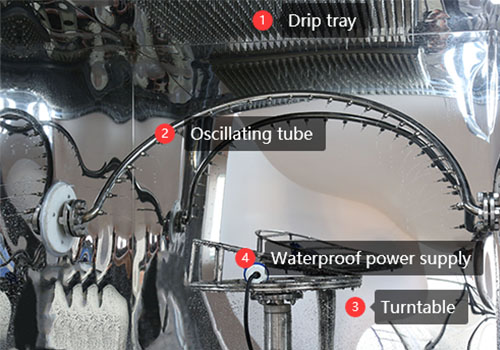

Volume de travail Un plateau d'égouttement est installé en haut du volume de travail pour les essais de goutte-à-goutte IPX1, IPX2 ; un tube oscillant pour les essais de pluie IPX3, IPX4. Le plateau tournant assure une pulvérisation uniforme de l'eau sur la surface de l'éprouvette. Le connecteur électrique étanche met sous tension l'éprouvette pour reproduire les conditions d'essai les plus réalistes.
Filtre Filtre les impuretés, les particules de 0,03 mm peuvent être filtrées, ce qui garantit un système de pulvérisation fluide.
Réservoir d'eau La chambre d'essai par projection d'eau dispose d'une fonction de contrôle automatique de l'arrivée d'eau et est équipée d'un dispositif de détection de niveau d'eau bas, permettant de recycler l'eau et d'économiser les ressources en eau.
Débitmètre Les essais IPX1 à IPX4 ont des exigences différentes en matière de débit d'eau, et le débitmètre peut surveiller le débit en temps réel. IPX1 : essai de goutte-à-goutte vertical, débit de goutte-à-goutte de 1,0±0,5 mm/min. IPX2 : essai de goutte-à-goutte avec inclinaison à 15°, débit de goutte-à-goutte de 3,0±0,5 mm/min. IPX3, IPX4 :Oscillantessai par tube d'eau, chaque trou a un débit de 0,07 L/min.

Le système de circulation d'eau de laLIB Industrychambre d'essai de pulvérisation d'eau se compose de plusieurs éléments clés avec une série de tuyaux à l'intérieur. L'eau pulvérisée est renvoyée vers le réservoir de stockage via le tuyau de retour pour être recyclée. Selon vos besoins, la création d'un nouveau laboratoire IP personnalisé peut couvrir tous les degrés d'étanchéité de IPX1 à IPX9K.
