AChambre de choc thermiqueEst utilisé pour tester la capacité d'un produit à résister à des environnements à très haute et basse température et à observer rapidement les changements chimiques ou physiques causés par la dilatation thermique et la contraction de l'échantillon d'essai.
Pour répondre aux différentes demandes du marché, les chambres d'essai de choc thermique peuvent être classées dans les trois types suivants en fonction de la méthode de choc de température utilisée:

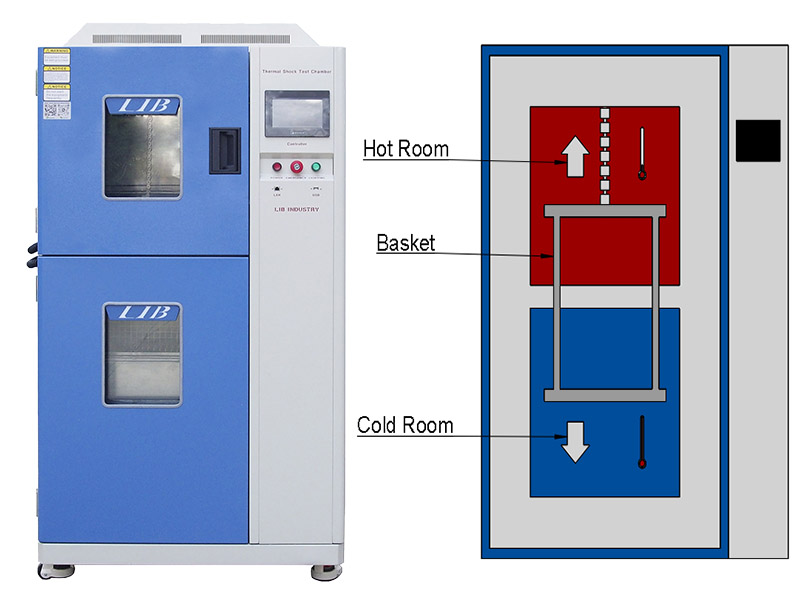

Méthode à deux zones: La chambre d'essai de choc thermique est divisée en deux parties: la chambre à haute température et la chambre à basse température, qui sont connectés à travers le panier suspendu ou la piste et d'autres dispositifs au milieu, afin de transférer l'échantillon rapidement. Le panier suspendu à chambre d'essai de choc thermique à deux zones LIB peut se déplacer pour atteindre la conversion de température en trois secondes. La température de la chambre à haute température peut atteindre 220 ℃, et la chambre à basse température peut atteindre-75 ℃.
Méthode d'essai: L'échantillon est d'abord soumis à un environnement à haute température dans une chambre à haute température pendant un certain temps, comme à 150 ° C pendant 1 heure, puis rapidement transféré dans une chambre à basse température, placé dans un environnement à basse température de-40 ° C pendant 1 heure, De sorte qu'il puisse résister à des changements drastiques de température de haute à basse température en peu de temps, et vice versa.
Par exemple, le test de puce des produits électroniques, après avoir couru dans un environnement à haute température pendant un certain temps, pénètre immédiatement dans un environnement à basse température, peut détecter la stabilité de la puce lorsque la température change, pour voir s'il y aura un court-circuit, un circuit ouvert ou une dérive des paramètres de performance et d'autres problèmes. Le temps de conversion de température de la méthode à deux zones est mesuré en secondes et le choc de température peut être réalisé rapidement, mais le changement de température est plus radical et plus sévère.
Modèle | TS-162 | TS-340 | |
Dimensions internes (mm) | 300*300*250 | 450*450*360 | |
Dimension globale (mm) | 1560*870*1545 | 1710*1020*1845 | |
Volume intérieur (mm) | 22L | 72L | |
Capacité de chargement | 20kg | 30kg | |
Salle de préchauffage | Température limite supérieure | 220 ℃ | |
Temps de chauffage | Ambiant ~ 200 ℃, dans les 30 minutes | ||
Chambre pré-cool | Température limite inférieure | -75 ℃ | |
Temps de refroidissement | Ambiant ~ -70 ℃, dans les 30 minutes | ||
Salle d'essai | Gamme d'exposition à haute température | 20 ~ 200 °C ambiants | |
Plage d'exposition à basse température | -65 ~ -5 °C | ||
Fluctuation de température | ≤ ± 0.5 ℃ | ||
Déviation de la température | ≤ ± 3 ℃ | ||
Temps de récupération de la température | Dans les 5 minutes | ||
| |||

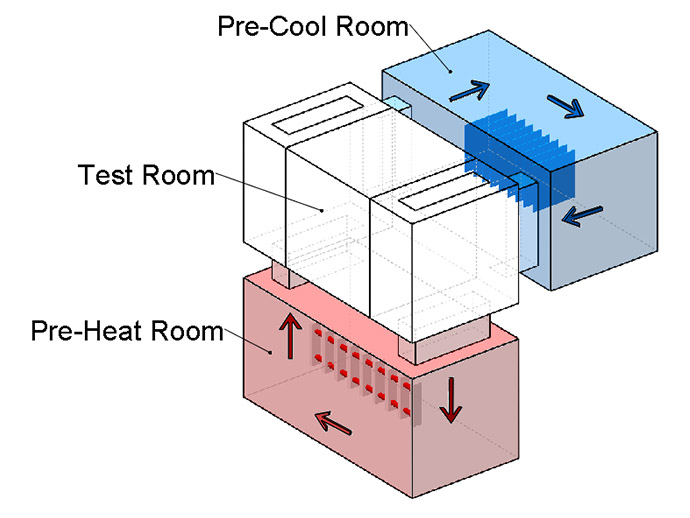

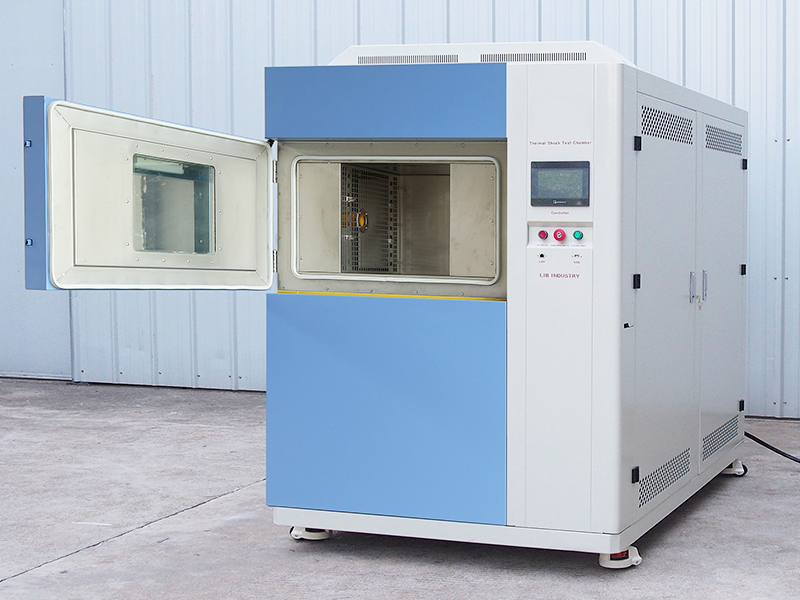

Méthode à trois zones: méthode plus raffinée que deux zones. En plus des chambres à haute température et à basse température, il existe une chambre de température normale en tant que transition, qui fait circuler l'air chaud et froid à travers des amortisseurs pneumatiques sur les côtés gauche et droit. L'échantillon est maintenu dans la chambre à température ambiante, et l'air froid et chaud sont mis en circulation pour réaliser le test de choc froid et chaud. Contrairement au type à deux zones, comme l'échantillon est statique dans la température ambiante, la circulation de l'air chaud et froid prend un certain temps pour augmenter ou abaisser la température, de sorte que le changement de température de l'échantillon n'est pas si drastique et sévère. Sa courbe de température est relativement plate.
.jpg "thermal_shock_test_chambers_(2).jpg")
Modèle | 3TS-100 | 3TS-210 | ||
Dimension interne (mm) | 500*500*400 | 700*600*500 | ||
Dimension globale (mm) | 1150*1950*2100 | 1350*2100*2200 | ||
Capacité intérieure | 100L | 210L | ||
Capacité de chargement | 10KG | 15KG | ||
Salle de préchauffage | Température limite supérieure | 220 ℃ | ||
Temps de chauffage | Ambiant ~ 200 ℃, dans les 30 minutes | |||
Chambre pré-cool | Température limite inférieure | -70 ℃ | ||
Temps de refroidissement | Ambiant ~ -70 ℃, dans les 30 minutes | |||
Salle d'essai | Gamme d'exposition à haute température | 20 ℃ ambiant ~ 200 ℃ | ||
Plage d'exposition basse température | -65 ~ -5 ℃ | |||
Température Fluctuation | ≤ ± 0.5 ℃ | |||
Déviation de la température | ≤ ± 3 ℃ | |||
Temps de récupération de la température | Dans les 5 minutes | |||
| ||||
Méthode de milieu liquide: le liquide à différentes températures est utilisé comme moyen de transfert de chaleur. La température du réservoir de liquide à haute température peut atteindre 150 ℃, et le réservoir de liquide à basse température peut atteindre-80 ℃. Une fois que l'échantillon est immergé dans le liquide à haute température pendant un certain temps, par exemple 30 minutes, il est rapidement transféré au liquide cryogénique, où il est laissé pendant 30 minutes.
L'avantage de cette méthode est que la vitesse de transfert de température est rapide, l'uniformité est bonne, adaptée aux petits et sensibles aux changements de température de l'échantillon, comme certains petits capteurs de précision, à travers le choc thermique rapide du milieu liquide, peut rapidement détecter le changement de sa précision de mesure lorsque la température change. Cependant, la méthode du milieu liquide doit tenir compte de la compatibilité du liquide et de la propreté de l'échantillon.
Différentes méthodes de choc de température ont leurs avantages et leurs inconvénients et leur champ d'application. Dans les applications pratiques, les méthodes de choc thermique appropriées doivent être sélectionnées en fonction des caractéristiques des produits ou des matériaux à tester, des normes de l'industrie et des fins de recherche, afin d'assurer la précision et l'efficacité des résultats des tests et de fournir un support solide pour l'amélioration de la qualité des produits et l'optimisation des performances des matériaux.
Chambre d'essai de choc thermique de la société LIB, une gamme complète, deux boîtes, trois boîtes en option, impact d'air chaud et froid, impact liquide-liquide, impact air-liquide, impact air-liquide, toutes sortes de chambre d'essai d'impact peuvent être personnalisées pour répondre à vos diverses exigences pour le test de choc thermique. Son système de contrôle de température précis et son dispositif de conversion efficace réalisent le transfert rapide des échantillons dans différentes zones de température, et les matériaux d'isolation thermique de haute qualité économisent non seulement l'énergie et réduisent la consommation, mais fournissez également un environnement stable pour le test.
Le choix de la chambre d'essai de choc thermique LIB est de protéger la qualité de vos produits. Contactez-nous maintenantInquiry@libtestchamber.com, Notre équipe vous donnera la solution la plus professionnelle et la meilleure citation.
