Aujourd'hui, nous allons présenter la chambre d'essai de sable et de poussière MIL-STD-810H et MIL-STD-810H chambre d'essai de pluie de LIB. Lorsque nous parlons de MIL-STD-810 chambre d'essai, nous devons d'abord MIL-STD-810 mentionner. MIL-STD-810 est une norme militaire américaine qui met l'accent sur l'ajustement de la conception environnementale et des limites de test d'un appareil en fonction des conditions rencontrées par l'appareil tout au long de sa durée de vie, et établir des méthodes d'essai à l'intérieur qui simulent les effets de l'environnement sur l'appareil.
En bref, MIL-STD-810 s'agit d'un ensemble de méthodes et de normes de test environnemental conçues pour l'armée américaine qui sont maintenant adoptées et reconnues par diverses industries, en particulier celles qui travaillent à l'extérieur. Le H en MIL-STD-810H est en fait le numéro de version des MIL-STD-810, qui est constamment redéfini et constamment ajusté les méthodes de test et les normes en fonction des besoins des utilisateurs spécifiques à différents moments, évoluant ainsi.
La norme MIL STD 810 a été initialement développée par l'armée américaine pour garantir que l'équipement militaire peut fonctionner de manière stable et remplir sa fonction prévue dans une variété d'environnements difficiles et complexes. Avec le passage du temps, l'influence de la norme a progressivement dépassé le domaine militaire et est largement utilisée dans de nombreuses industries civiles telles que l'aérospatiale, l'électronique, l'automobile et les communications.
Le champ d'application de cette norme est extrêmement large, couvrant une variété de produits allant des composants électroniques aux grosses machines et équipements. Son objectif principal est de tester de manière exhaustive les performances et la fiabilité du produit face à diverses contraintes environnementales sévères en simulant une gamme de conditions environnementales extrêmes, y compris des changements drastiques de température, une humidité élevée, forte vibration, choc, érosion de pulvérisation de sel, invasion de poussière, etc.
Les diverses conditions environnementales couvertes par MIL-STD-810H comprennent:
Test de hauteur de basse pression; plus les chocs à haute et basse température pendant le stockage et l'utilisation; Impacts de pluie, y compris le vent et la pluie verglaçante; Humidité, les champignons et les embruns salins sont testés pour la résistance à la rouille à l'exposition au sable et à la poussière; Atmosphère explosive; Fuite et fuite
Pour promouvoir; Choc et choc; Les coups de feu vibrent; Vibration générale.
On ne parle que de poussière et de pluie ici.
1. principe de fonctionnement et environnement de simulation

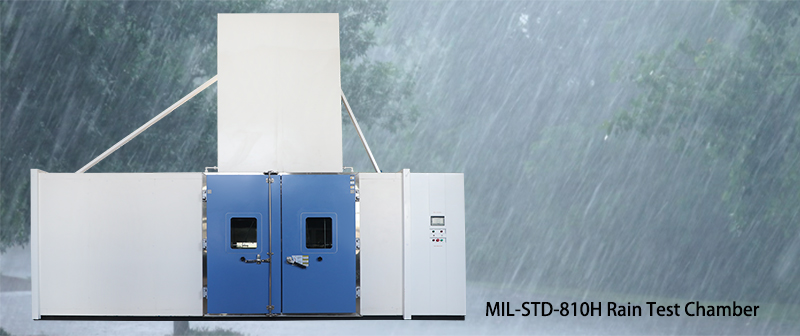

La chambre d'essai de pluie MIL STD 810 est conçue pour simuler différentes intensifications et formes de précipitations grâce à un système de pulvérisation soigneusement conçu. Son principe de fonctionnement comprend généralement le système d'alimentation en eau, le dispositif de régulation de la pression, le gicleur et le système de contrôle. Le système d'approvisionnement en eau fournit un débit d'eau constant, et le dispositif de régulation de pression garantit que la buse crache de la pluie avec une pression et un débit spécifiés pour simuler une variété de conditions de pluie allant de la bruine à la pluie (intensité des précipitations).
Cet environnement simulé peut vraiment reproduire les conditions de pluie que le produit peut rencontrer à l'extérieur, y compris les précipitations verticales, les précipitations inclinées et la combinaison du vent et de la pluie, etc., afin de tester de manière exhaustive la performance imperméable du produit, les performances d'étanchéité et la fiabilité de travail dans les environnements humides.
2. Caractéristiques techniques et indicateurs de performance
La chambre d'essai de pluie a une série de caractéristiques techniques clés et d'indices de performance. La conception et la disposition de la buse sont conçues pour obtenir une répartition uniforme de la pluie, garantissant que toutes les parties du produit à l'essai sont soumises au même degré d'impact de pluie. En outre, la teneur en impuretés et particules dans l'eau de pluie est strictement contrôlée pour assurer la précision et la répétabilité du test.
Les indicateurs de performance comprennent la vitesse finale de la chute de pluie (9 m/s), la vitesse de pluie (≥ 1.7 mm/min), le diamètre de la chute de pluie (0.5mm ~ 4.5mm), la pression de la buse (276Kpa). La fonction de contrôle et de réglage de haute précision permet à la chambre d'essai de répondre aux exigences de la norme MIL STD 810 pour une variété de scénarios de pluie complexes, fournissant un support solide pour l'évaluation de la fiabilité des produits.
3. Champs d'application et importance
Dans le domaine aérospatial, unLes obus de l'ircraft, les composants du moteur et les équipements électroniques doivent être soumis à des tests de pluie pour assurer la sécurité des vols dans des conditions météorologiques défavorables. Dans l'industrie automobile, les carrosseries de véhicules, les joints de fenêtre, les lumières et les systèmes de contrôle électroniques doivent passer des tests de pluie pour vérifier leurs performances d'étanchéité et leur fonctionnement normal dans les environnements humides. Pour les équipements de communication électronique, tels que les téléphones portables, les stations de base et les câbles de communication, le test de pluie permet d'évaluer sa stabilité de transmission du signal et ses performances électriques dans les climats humides.
1. principe de fonctionnement et environnement de simulation
Le principe de fonctionnement de la chambre d'essai de la poussière 810 MIL STD est basé sur un système de circulation d'air et d'injection de poussière. Un flux d'air puissant est généré par le ventilateur et les particules de poussière sont soufflées dans la chambre d'essai pour former une certaine concentration et vitesse de l'environnement de la poussière. Dans le même temps, la vitesse du vent réglable, la concentration de poussière et la taille des particules peuvent simuler une variété de conditions de poussière difficiles, de la poussière légère aux tempêtes de poussière violentes. Y compris souffler la poussière et souffler du sable. Poussière: vitesse du vent 1.5-8.9m/s, densité 10.7 ± 7g/m³, diamètre des particules <150μm; Soulage du sable: vitesse du vent 18.0-29.0 m/s, densité 0.18 0.2g/m³; 1.1 0.3 g/m après; 2.2 0.5g/m³, diamètre des particules 149 μm-600 μm, 600 μm-850 μm.
Cet environnement simulé peut vraiment refléter l'invasion de poussière que le produit peut affronter dans le désert, les zones arides ou l'environnement de travail poussiéreux, afin de tester les performances de protection de la coque du produit, l'efficacité du système de ventilation et de filtration, et la fiabilité des composants internes dans l'environnement de la poussière.
2. Caractéristiques techniques et indicateurs de performance
Les caractéristiques techniques de la chambre d'essai de poussière se reflètent principalement dans le mode de génération et d'injection de poussière, le système de circulation d'air dans la chambre et la surveillance et le contrôle de la concentration de poussière. Le système d'injection de poussière avancé assure la distribution uniforme des particules de poussière et dispose d'un angle d'injection et d'une vitesse réglables.
3. Champs d'application et importance
Dans l'industrie militaire, les armes et équipements, les véhicules blindés et le matériel de communication doivent avoir de bonnes performances anti-poussière pour s'adapter à l'environnement difficile du champ de bataille. Les tests de poussière peuvent assurer le fonctionnement normal de ces appareils dans des conditions remplies de sable pour maintenir l'efficacité au combat et les capacités de communication.
Dans l'industrie de l'énergie, les transformateurs, les appareillages et les compteurs de puissance et d'autres équipements sont souvent exposés à l'environnement extérieur, et le test de sable et de poussière aide à évaluer leur performance d'isolation et leur niveau de protection pour assurer le fonctionnement stable du système d'alimentation. Pour les nouveaux champs d'énergie, tels que les panneaux solaires et les équipements éoliens, les tests de poussière peuvent tester l'effet de leurs systèmes de nettoyage et de protection de surface, améliorant l'efficacité de la production d'énergie et la durée de vie de l'équipement.
MIL STD 810 chambre d'essai de pluie et chambre d'essai de poussière comme outil important pour évaluer la fiabilité environnementale des produits, afin d'assurer la qualité du produit, améliorer la compétitivité des entreprises et promouvoir le développement de l'industrie joue un rôle clé. Grâce à l'innovation technologique continue, au fonctionnement et à la maintenance stricts et à l'intégration avec les industries émergentes, ils fourniront un soutien plus fort pour la recherche et le développement de produits futurs et le contrôle de la qualité, création de produits de qualité supérieure et plus fiables pour diverses industries.
