Caractéristiques et avantages de l'équipement de test IPX9K
1. Une combinaison de chaleur, pénétration d'eau et haute pression est utilisée pour mesurer l'effet de dégradation sur les joints, connecteurs, câbles et équipements de montage. Le système délivrepression d'eau jusqu'à 8000–10000 kPa, température de pulvérisation réglable jusqu'à +88°C, etquatre angles de pulvérisation fixes (0°, 30°, 60°, 90°)pour simuler des conditions extrêmes de nettoyage et de fonctionnement réelles.
2. Bonne performance d'étanchéité, et un essuie-glace est installé sur la porte pour faciliter l'observation de la situation de test. Ceéquipement de test de pluiecomporte unefenêtre d'observation en verre isolant double couche, unverrou électromagnétique de porte, et unestructure d'étanchéité haute pression, assurant une pression interne stable et un fonctionnement sûr pendant les tests IPX9K continus.
3. Précision supérieure : l'orifice de la buse utilise une technologie de traitement laser, ce qui offre une plus grande précision. Lesbuses en acier inoxydable Ø0.8 mmsont percées au laser pour maintenir une précision dimensionnelle rigoureuse, assurant une distribution de jet d'eau conforme à80–100 baret améliorant la répétabilité des tests.
4. Le contrôle de la pression de débit utilise une électrovanne pour réguler le débit et la pression, et un débitmètre numérique indique le débit. Le système maintient undébit d'eau de 14–16 L/minavec une surveillance numérique en temps réel, permettant un réglage précis et un contrôle stable tout au long du cycle de test IPX9K.
Spécifications de l'équipement de test IPX9K
Modèle |
R9K-1200 |
Dimensions internes (mm) |
1000*1200*1000 |
Dimensions hors tout (mm) |
1250*1700*2050 |
Volume intérieur (L) |
1200 |
Angle de pulvérisation d'eau |
0°, 30°, 60°, 90° |
Température de pulvérisation d'eau |
Ambiante ~ +88℃ (Réglable) |
Buse de pulvérisation |
Quatre, 30 secondes par position |
Distance de pulvérisation d'eau aux échantillons |
10~15cm |
Pression d'eau |
8000-10000 Kpa (Réglable) |
Débit d'eau |
14L-16L/min |
Vitesse de la plate-forme de test |
5±1 r.p.m |
Hauteur de la plate-forme de test |
200-400 nm (Réglable) |
Diamètre de la plate-forme de test |
600mm |
Éléments chauffants |
Élément chauffant en nichrome |
Contrôleur |
Contrôleur à écran tactile LCD couleur programmable, connexion Ethernet |
Verrou de porte |
Verrou électromagnétique |
Système d'alimentation en eau |
Réservoir d'eau de stockage ; Pompe de surpression ; Alimentation en eau automatique ; Système de purification d'eau ; |
Dispositif de sécurité |
Protection contre la surchauffe ; Protection contre les surintensités ;
Protection contre le manque d'eau ; Protection contre les fuites à la terre ; Protection de séquence de phases
|
Matériau extérieur |
Tôle d'acier avec revêtement protecteur |
Matériau intérieur |
Acier inoxydable SUS304 |
Fenêtre d'observation |
Verre isolant double couche avec essuie-glace |
Application de la chambre de test IPX9K
L'IPX9K est actuellement la classification d'étanchéité la plus élevée conforme à la norme IEC60529, et la chambre de test Ipx9k peut également effectuer des tests selon ISO 20653, DIN 40050-9, etc.
La chambre de test IPX9K est largement utilisée dans les secteurs automobile, électronique, aérospatial, etc. Les produits de ces domaines doivent subir des tests IPx9k pour vérifier leur étanchéité et leur protection dans des conditions de choc d'eau à haute pression. ExplorezÉquipement de test IPX4pour des tests de niveau inférieur.
Détails de l'équipement de test IPX9K
|
 |
|
|

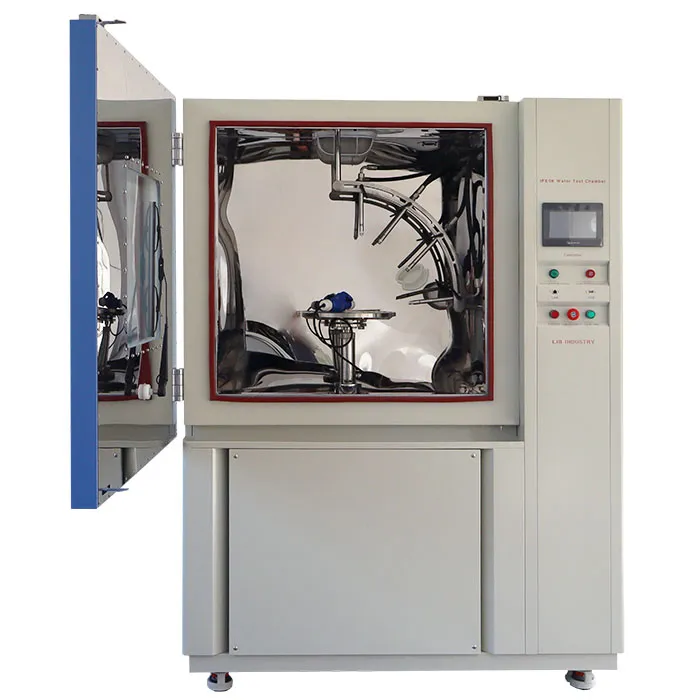

Acier inoxydable SUS304, la chambre scellée résiste à la corrosion et assure la durabilité dans des conditions de pulvérisation continue à haute pression. |

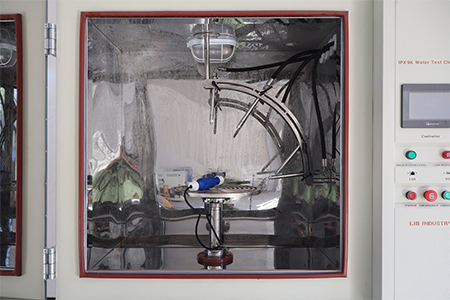

4 buses de précision en acier inoxydable (Ø0.8 mm) positionnées à 0°, 30°, 60° et 90°, délivrant des jets d'eau jusqu'à 80–100 bar et 80 ℃. |
 |
 |
|
|
Une conception en boucle fermée avec filtration, maintenant une pression et une température d'eau stables pour des tests IPX9K répétables. |
Plate-forme rotative robuste avec interface électrique scellée, permettant des tests sous tension en toute sécurité des échantillons pendant la rotation. |
Principe de fonctionnement de l'équipement de test IPX9K
Avant le test, l'échantillon est placé sur le plateau tournant doté de trous filetés M6 avec des vis pour maintenir l'échantillon. Lorsque l'équipement de test Ipx9k est démarré, le débit d'eau est contrôlé par le manomètre et le débitmètre, un connecteur d'alimentation étanche sur le plateau tournant met l'échantillon sous tension.
L'eau est pulvérisée à partir de quatre angles de 0°, 30°, 60° et 90° respectivement pendant 30 secondes dans la chambre de test Ipx9k. Et les tests de pulvérisation d'eau sont effectués à haute pression (8000-10000 Kpa), haute température (+88°C) et débits d'eau de 14-16 L/min, pour tester la résistance à la pénétration d'eau des produits.
Comment choisir une chambre de test d'étanchéité IPX9K appropriée ?
En fonction de la taille et du nombre d'échantillons, sélectionnez la taille d'équipement de test Ipx9k appropriée, le modèle R9K-1200 avec un volume intérieur de 1200 L qui satisfait la plupart des échantillons ; vous pouvez également personnaliser toute taille.
Capable d'effectuer des tests selon des normes faisant autorité : une chambre à vapeur Ipx9k en option peut satisfaire des normes et niveaux de protection supplémentaires, notamment ISO 20653, IPX1K à IPX6K, IPX1 à X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 et plus encore.
Système de circulation d'eau : une série de tuyaux d'eau est disposée dans le testeur Ipx9k pour former un système de circulation d'eau, ce qui réduit considérablement la consommation d'eau.
Les ingénieurs de l'industrie LIB peuvent vous aider à sélectionner ou personnaliser la solution IPX9K la plus adaptée en fonction de la taille de votre produit, des normes d'essai et de l'aménagement du laboratoire. Laissez vos exigences et nos ingénieurs vous répondront avec une recommandation sur mesure dans un délai de 1 à 3 heures.
