Structure et avantages de la chambre d'essai étanche
La machine d'essai étanche LIB est conçue pour simuler différents niveaux d'égouttement, de pulvérisation et d'éclaboussures afin d'évaluer la résistance à l'eau du produit.
1. Corps de machine de test étanche: Fabriqué en acier inoxydable SUS304 solide, toutes les surfaces soudées et les surfaces transversales sont marinées pour éviter la rouille et assurer la durabilité et la stabilité.
2. Dispositif goutte à goutte: utilisé pour les tests IPX1 et IPX2, comprenant généralement un plateau d'égouttement, un trou d'égouttement et un dispositif de réglage pour contrôler la vitesse et la quantité de goutte à goutte. La taille du plateau d'égouttement dépend de la taille de la chambre d'essai. IPX1 et IPX2 ont des débits d'eau de 1 ml/min et 3 ml/min, respectivement.

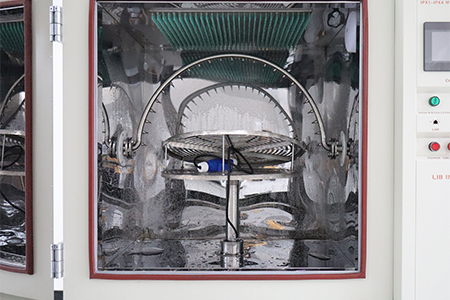

3. tube oscillant: utilisé dans les tests IPX3 et IPX4, consistant en un tuyau rotatif avec un trou de jet d'eau distribué ci-dessus. Le moteur entraîne le tube oscillant pour se balancer pour réaliser la pulvérisation d'eau à différents angles. La taille du tube oscillant est 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm facultatif, le nombre de buses dépend du rayon du tube oscillant. L'espacement de la buse est de 50mm et le diamètre de la buse est φ 0.4mm.
4. dispositif de fixation de l'échantillon: utilisé pour fixer l'échantillon à tester pour assurer sa position stable pendant l'essai et l'empêcher d'être lavé par l'eau. Il y a un dispositif d'alimentation étanche sur le plateau tournant pour dynamiser la partie de test et restaurer les conditions de test les plus réalistes. La hauteur du plateau tournant pour les tests IPX1 et IPX2 est de 350 ~ 500mm et peut être ajustée. Le plateau tournant est équipé d'un cadran d'inclinaison de 15 degrés pour les tests IPX2, qui est retiré lorsque l'IPX1 est effectué. Dans les tests IPX3 et IPX4, la vitesse du plateau tournant est de 1 tr/min et la hauteur du plateau tournant est de 350 à 500mm, ce qui est réglable.
5. système de circulation et de traitement de l'eau: y compris le réservoir d'eau, la pompe, le filtre, etc., pour fournir de l'eau propre et réaliser le recyclage de l'eau. LIB a spécialement conçu un ensemble de système de filtration automatique d'entrée pour filtrer les impuretés dans les particules de 0.03mm, qui assure le bon écoulement du système de pulvérisation.
6. Système de contrôle: le système tactile intelligent PID, les paramètres de test peuvent être réglés, tels que l'angle oscillant, la vitesse, le temps d'eau, etc., et l'affichage en temps réel et la surveillance de l'état du test, les données d'essai peuvent être exportées.
Spécifications de la machine d'essai étanche
Modèle | RD-800C | RD-1200C |
Dimensions internes (mm) | 900*950*950 | 1300*1350*1370 |
Dimensions globales (mm) | 1180*1420*1920 (à l'exclusion du tube d'acier inoxydable) | 1540*1820*2200 (à l'exclusion du tube d'acier inoxydable) |
Volume utile (L) | 810 | 2400 |
Taille du plateau goutte à goutte | 600*600 | 1000*1000 |
Tube oscillant Rayon | 400mm | 600mm |
Tube de jet d'eau |
|
|
Diamètre du trou de pulvérisation | Φ 0.4mm |
Espacement des trous | 50mm |
Angle de balançoire du tube oscillant | 0 ~ ± 180 ° (réglable) |
Buses à jet | IPX5: Dia6.3 mm, IPX6: Dia12.5mm |
Distance jet | 2.5 ~ 3 mètre |
Vitesse de rotation du plateau | 1r/min (vitesse réglable) |
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet, port USB |
Système d'approvisionnement en eau | Réservoir d'eau, pompe d'appoint, approvisionnement en eau automatique, système de purification d'eau |
Dispositif de sécurité | Protection contre les surintensités; Protection contre les surintensités; Protection contre la pénurie d'eau; Protection contre les fuites de terre; Protection des séquences de phase |
Matériau extérieur | Plaque d'acier avec revêtement protecteur |
Matériau intérieur | Acier inoxydable SUS304 |
Fenêtre d'observation | Verre isolant double couche avec essuie-glace |
Comment fonctionne la machine d'essai étanche:
La machine de test étanche est un dispositif spécialisé utilisé pour évaluer les performances d'étanchéité des produits, et son principe de fonctionnement est basé sur la simulation précise de différents niveaux de gouttes, de trempage et d'éclaboussures. Grâce à une série de dispositifs et de systèmes de contrôle soigneusement conçus, des tests normalisés de contact avec l'eau sont effectués sur des échantillons d'essai afin de déterminer si la résistance à l'eau de l'échantillon répond à l'IPX1, IPX2, IPX3 correspondant, exigences de la classe IPX4.
1. Test IPX1: L'échantillon est placé sur une plaque tournante avec le dispositif fixe, la boîte goutte à goutte commence à fonctionner et l'eau tombe verticalement à travers le trou d'égouttement à une vitesse spécifique à la surface de l'échantillon. En ajustant la boîte goutte à goutte, la quantité d'égouttement et le temps de goutte à goutte sont contrôlés pour simuler l'environnement de léger égouttement.
2. Test IPX2: similaire à IPX1, mais l'échantillon doit être placé à une inclinaison, généralement à un angle d'inclinaison de 15 °, et le dispositif d'égouttement est toujours en train de couler verticalement, de sorte que les gouttelettes d'eau tombent sur l'échantillon à un certain angle d'inclinaison.
3. Test IPX3: le tube oscillant est utilisé pour pulvériser de l'eau, et le tube oscillant est entraîné par le moteur pour se balancer. L'eau est pulvérisée à partir de l'évent sur le tube oscillant pour créer un effet de pluie, pulvérisant l'échantillon dans toutes les directions. En ajustant l'angle d'oscillation, la vitesse et le débit d'eau du tube oscillant, l'intensité différente de l'eau est simulée.
4. test IPX4: sur la base d'IPX3, augmenter encore la force et la gamme d'injection d'eau. L'évent du tube oscillant peut être plus petit, avec une pression de pulvérisation plus élevée, ou le nombre de gicleurs peut être augmenté pour avoir un impact sur l'échantillon avec un flux d'eau plus intense et plus répandu.
Pendant le test, le système de circulation de l'eau renvoie en continu l'eau au réservoir, qui est filtré et traité à nouveau pour des tests afin d'économiser de l'eau et de maintenir la qualité de l'eau propre. Le système de contrôle contrôle avec précision chaque paramètre de test et surveille l'état du test en temps réel pour assurer la précision et la répétabilité du test.
Une fois le test terminé, selon les performances de l'échantillon, par exemple s'il y a de l'eau, des fuites, etc., pour déterminer si les performances d'étanchéité du produit répondent aux exigences de qualité d'étanchéité IP correspondantes.
Application de la machine d'essai étanche
IPX1-4 machine de test étanche a une large gamme d'applications, y compris, mais sans s'y limiter, les champs suivants:
1. Électronique: La machine de test étanche est utilisée pour tester les performances étanches des téléphones portables, tablettes, ordinateurs portables, TVS, équipements audio, chargeurs, adaptateurs d'alimentation et autres produits électroniques.
2. Automobile: la machine de test étanche peut effectuer des tests d'étanchéité des pièces automobiles telles que les lumières, les capteurs, les panneaux de commande, les chargeurs de voiture, les contrôleurs de vitres électriques, etc., pour assurer leur fonctionnement normal dans différentes conditions météorologiques.
3. éclairage: La machine d'essai étanche teste la capacité étanche des lampadaires, des lumières extérieures, des boîtiers de lampes, etc., pour assurer la fiabilité des équipements d'éclairage dans les environnements humides ou la pluie.
4. Instrumentation: Toutes sortes d'instruments de mesure, instruments de contrôle, capteurs et autres tests de performance imperméables pour s'adapter à l'environnement de travail complexe.
