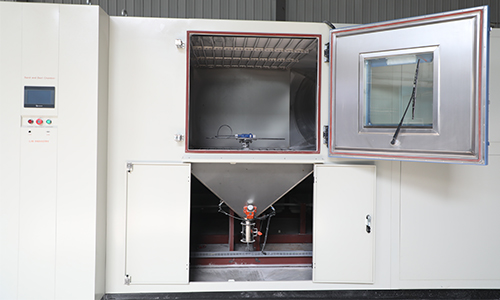

Chambre à poussière MIL STD 810

Name: Chambre à poussière MIL STD 810
Brand: Xi'an LIB Environmental Simulation Industry

La chambre d'essai de poussière MIL STD 810 de LIB Industry simule un environnement poussiéreux conforme aux normes militaires américaines afin d'évaluer l'étanchéité, la résistance à la poussière et la fiabilité des composants électroniques du produit. La poussière et le sable sont soufflés à des vitesses de vent élevées de 1,5 à 8,9 m/s et de 18,0 à 29,0 m/s respectivement, et cet environnement poussiéreux est plus exigeant que celui créé par une chambre à poussière standard.

Modèle : DIM-1000

Norme : MIL-STD-810G

Chambre à poussière MIL-STD-810H pour test de résistance au sable et à la poussière

Caractéristiques et avantages de la chambre à poussière MIL STD 810

La chambre d'essai MIL STD 810 est fabriquée en SUS304, ce qui lui permet de résister longtemps aux impacts du sable et de la poussière sous des vitesses de vent élevées et à l'usure, garantissant ainsi la durée de vie de l'équipement. Double joint en caoutchouc pour prévenir les fuites de sable et de poussière.

Contrôle précis des paramètres d'essai, la chambre de travail est équipée d'une sonde de température, d'une sonde de vitesse du vent et d'une sonde de concentration, qui assurent des données précises et un retour rapide vers le contrôleur.

Système de refroidissement par circulation d'eau. Le sable volant à haute vitesse dans la chambre et le tuyau, ainsi que le frottement contre la paroi interne du tuyau, produisent une chaleur élevée. Trois réservoirs d'eau sont disposés à l'extérieur du tuyau pour la circulation d'eau, et une couche d'eau entoure la paroi extérieure du tuyau de vitesse du vent pour le refroidir.

Circulation de la poussière : le fond de la chambre d'essai est une structure en forme d'entonnoir, et la poussière tombant au fond est collectée et filtrée par l'orifice de collecte à travers un tamis à mailles, puis aspirée et soulevée à nouveau par le ventilateur pour réaliser le recyclage répété du sable et de la poussière.

Spécifications de la chambre à poussière MIL STD 810

Modèle	DIM-1000
Dimensions internes	100010001000mm PLH
Dimensions hors tout	300061002200mm PLH
Volume intérieur	1000L
Poussière soufflée
Vitesse de l'air	1.5 -8.9m/s
Concentration de poussière	10.7±7g/ m³
Particules de poussière	＜ 150μm
Sable soufflé
Vitesse de l'air	18.0 -29.0m/s
Concentration de sable	0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³
Particules de sable	149μm - 600μm, 600μm - 850μm
Contrôleur	Contrôleur tactile LCD couleur programmable, connexion Ethernet
Diamètre de la plateforme d'essai	600mm
Verrou de porte	Verrou électromagnétique
Vitesse de la plateforme d'essai	1-7 r.p.m
Détecteur de poussière	Détecteur de poussière intégré
Matériau extérieur	Tôle d'acier A3 avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Norme	MIL-STD- 810

Configuration de MIL STD 810 Poussière Chambre

Le ventilateur centrifuge ① est entraîné par la poulie de pompe ⑤, puis la chambre de roulement entraîne le ventilateur en rotation, et le sable est soufflé dans la chambre de travail depuis le côté gauche du ventilateur.

L'entrée de poussière ⑥ est équipée d'une simple échelle en dessous, ce qui facilite le versement de la poussière par le personnel, et un moteur vibrant est installé pour empêcher le sable de s'agglomérer. Un moteur pas à pas pour poussière contrôle l'entrée de la poussière.

Il y a deux entonnoirs sous la chambre de travail ②, chacun équipé de tuyaux chauffants pour garder la poussière sèche et de moteurs vibrants pour empêcher la poussière de s'agglomérer.

La poussière restante peut être évacuée de la chambre de travail par l'orifice de retour de poussière ⑦ après l'essai.

Le côté droit de la chambre de travail est équipé d'une sonde de température et d'un tube chauffant ③ pour maintenir la température dans la chambre de travail.
