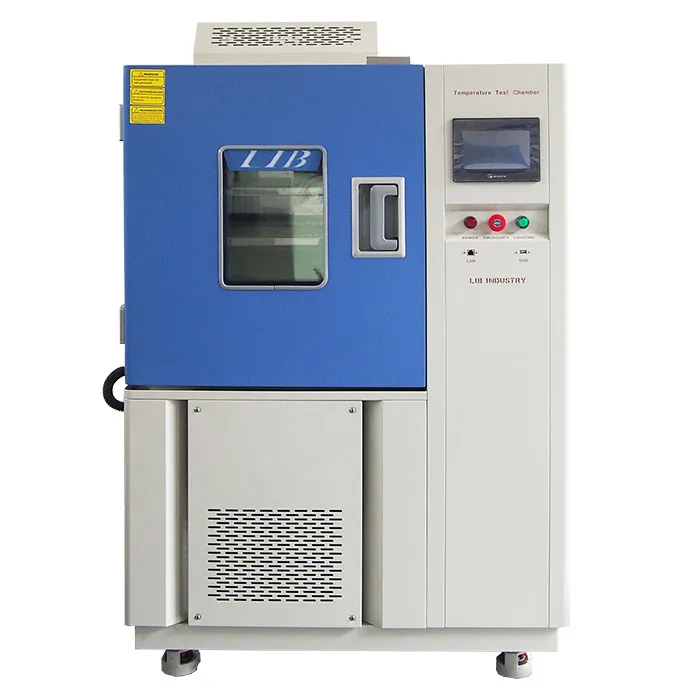

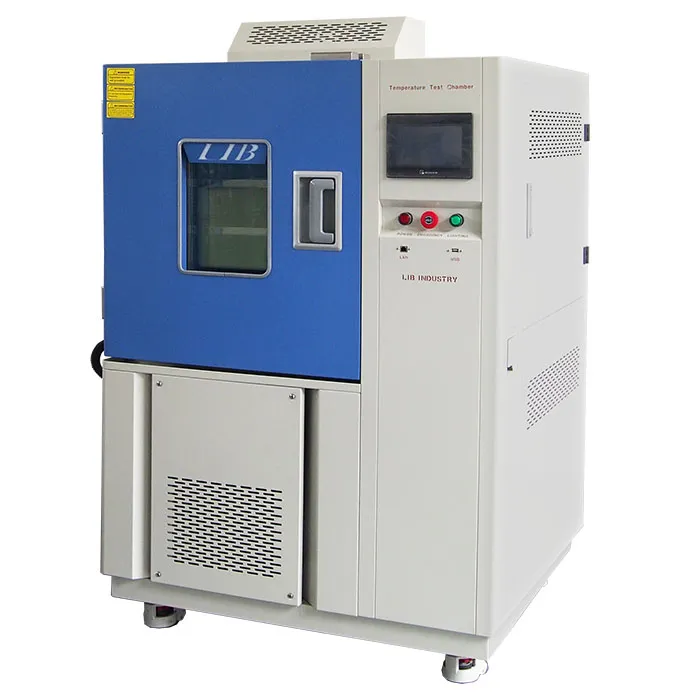

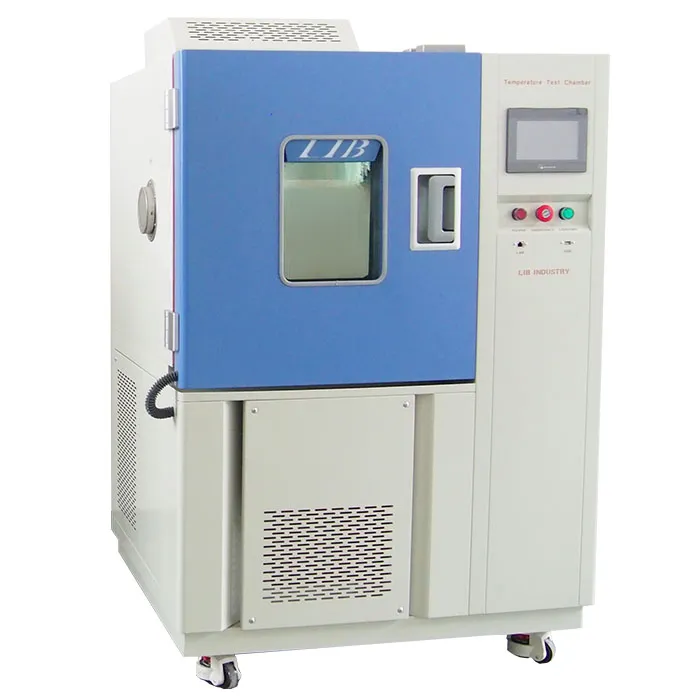

Chambre cryogénique

Name: Chambre cryogénique
Brand: Xi'an LIB Environmental Simulation Industry

La chambre cryogénique de LIB adopte la réfrigération mécanique, et la basse température peut atteindre-120 °C. Cette chambre d'essai cryogénique permet une économie d'énergie, lorsque la température doit être stabilisée à nouveau, le contrôle PID avancé peut contrôler efficacement la valeur de sortie de la phase constante et la phase de récupération.

Modèle: CF-100, CF-225, CF-500, CF-800, CF-1000

Norme: ISO 14965, ISO 21011, ISO 21013, ISO 9328-4

Caractéristiques et avantages de la chambre cryogénique

1. En remplaçant la méthode traditionnelle de refroidissement par de l'azote liquide, la chambre cryogénique LIB atteint une condition de basse température de-120 ° C grâce à une réfrigération mécanique.

2. le système de réfrigération de la chambre cryogénique est fiable et stable, qui peut réaliser le test dans un environnement cryogénique stable.

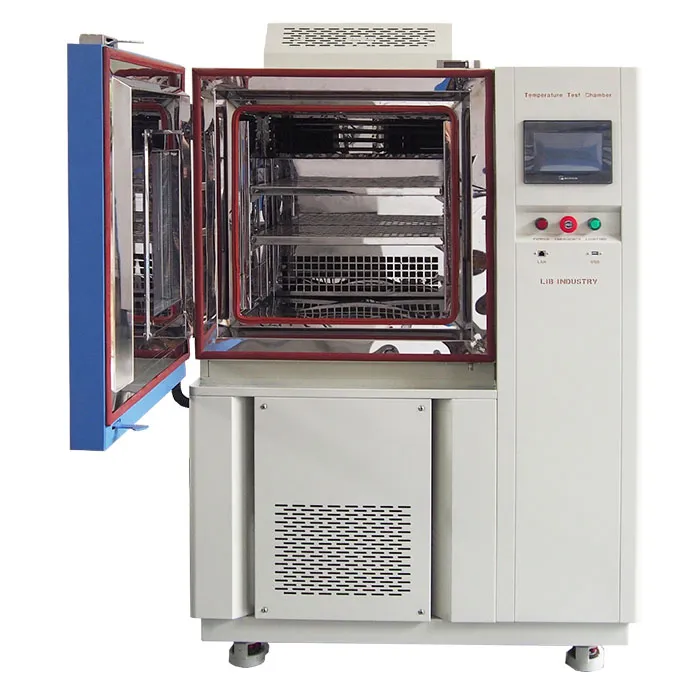

3. La chambre cryogénique standard a 2 porte-échantillons, qui peuvent être ajustés et démontés pour tester des échantillons de différentes tailles. Le système de circulation d'air de la chambre d'essai fournit une bonne circulation d'air, atteignant une bonne uniformité de température.

4. la chambre cryogénique applique le contrôle programmable, qui peut réaliser 120 programmes pour l'essai. La chambre cryogénique peut être contrôlée à distance via des appareils mobiles; il peut également être connecté au système de contrôle unifié du laboratoire pour réaliser un contrôle et un fonctionnement unifiés.

Spécifications de la chambre cryogénique

Modèle	CF-100	CF-225	CF-500	CF-800	CF-1000
Dimension interne (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimension globale (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volume intérieur	100L	225L	500L	800L	1000L
Plage de température	-120 ℃ ~ 150 ℃
Fluctuation de température	± 0.5 ℃
Déviation de la température	± 2.0 ℃
Taux de refroidissement	1 ℃ / min
Taux de chauffage	3 ℃ / min
Système de refroidissement	Système de réfrigération mécanique de compression
Unité de réfrigération	Compresseur Cascade
Élément chauffant	Réchauffeur Nichrome
Contrôleur	Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet
Dispositif de sécurité	Protection contre les surintensités; Protection contre les surintensités; Protection réfrigérante à haute pression; Protection contre les fuites de terre
Matériau extérieur	Plaque d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Isolation thermique	Mousse de plyuréthane et coton isolant
Fenêtre d'observation	Éclairage intérieur, étanchéité en caoutchouc de silicone à double couche thermo stabilité
Configuration standard	1 trou de câble (tout 50,) avec prise; 2 étagères

Configuration de chambre cryogénique

① Salle de travail	La salle de travail à chambre cryogénique est faite de SUS304 qui a une bonne résistance à haute et basse température. La chambre cryogénique standard est équipée d'un double porte-échantillon. Les bandes d'étanchéité et la conception précise de la structure d'étanchéité empêchent les fuites d'air froid.
② Système de circulation d'air	Les systèmes de circulation d'air sont équipés de ventilateurs haute performance qui favorisent la circulation de l'air dans la salle de travail. Dans le test cryogénique, l'uniformité de la température est un indicateur très important, nécessitant ± 2 ° C.
③ Système de chauffage	L'utilisation d'un fil chauffant en alliage nickel-chrome, etc., peut générer rapidement de la chaleur, de l'état cryogénique à une température plus élevée lorsque le système de chauffage doit jouer un rôle. La température la plus élevée peut atteindre 150 ℃.
④ Système de réfrigération	Un système de réfrigération mécanique en cascade est adopté. Il est principalement composé d'un compreSsor, un condenseur, un dispositif d'étranglement (capillaire) et un évaporateur pour former un cycle de réfrigération pour contrôler la basse température à-120 ° C.
System Système de contrôle	Le système de chauffage et le système de refroidissement est contrôlé par l'algorithme PID. Le système de contrôle a également diverses fonctions de protection de sécurité, telles que la protection contre les surtempératures, la protection contre les surcharges du compresseur, etc.
