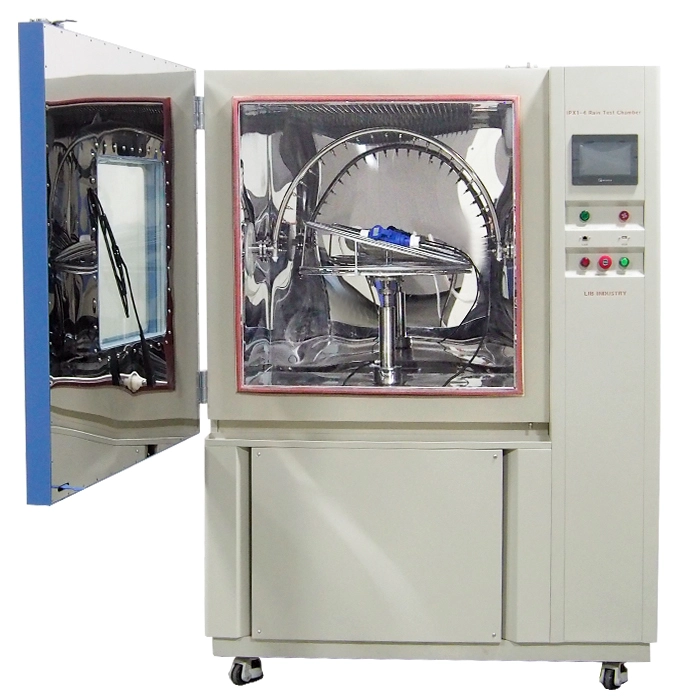

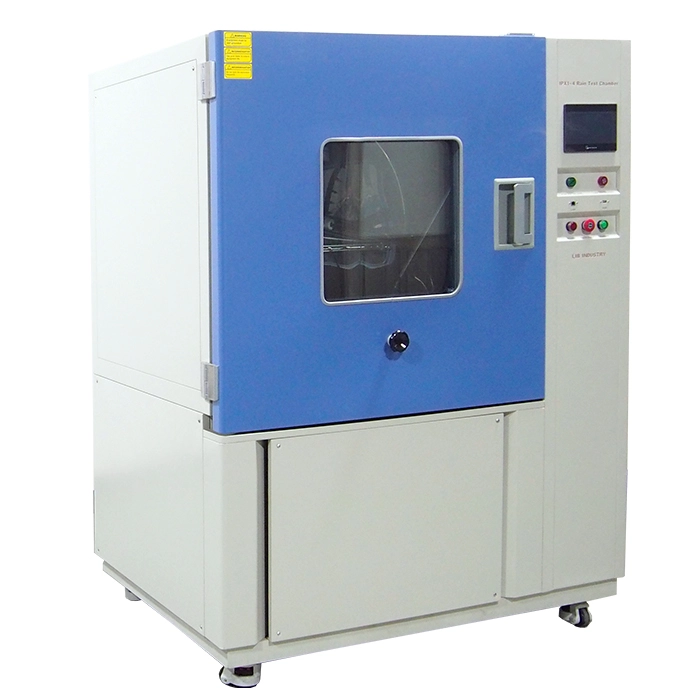

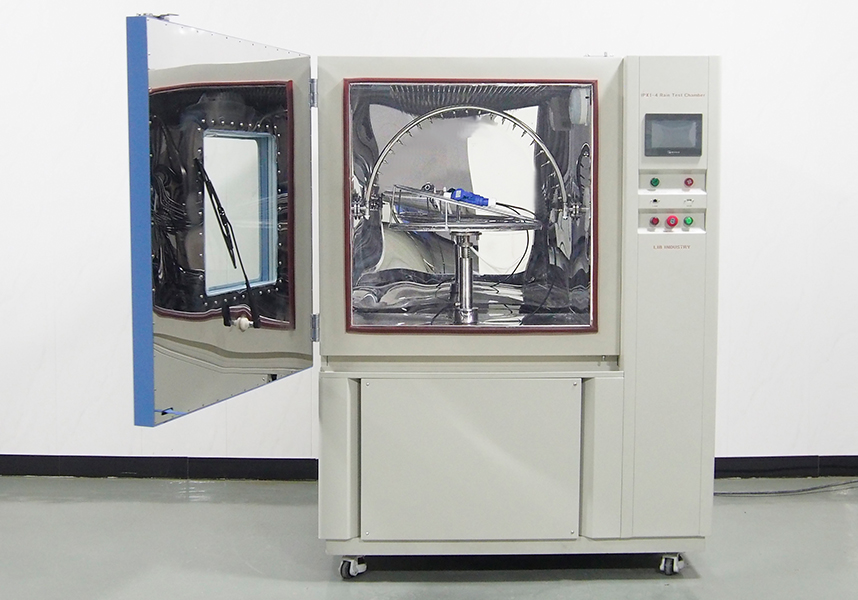

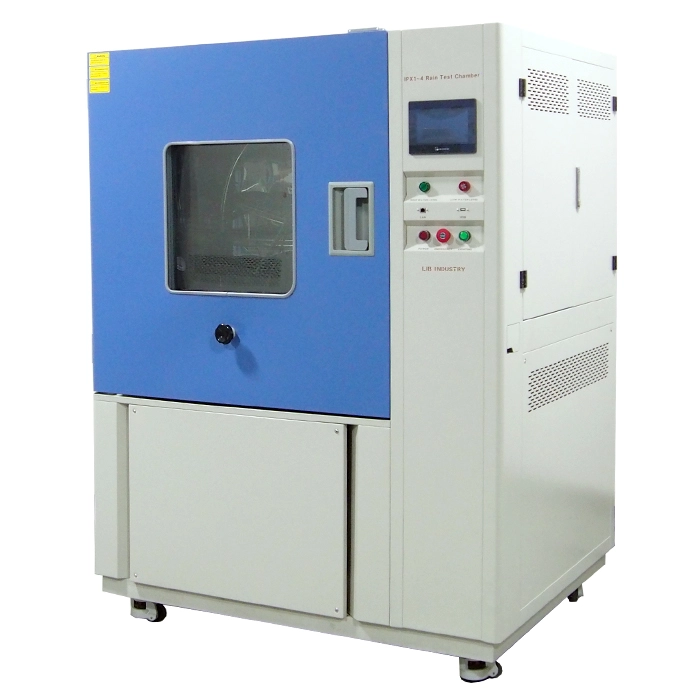

Machine d'essai de pluie IPX1 IPX2 IPX3 IPX4

Taille du bac d'égouttage : 600*600 1000*1000

Diamètre des orifices de pulvérisation : φ0.4mm

Espacement des trous : 50 mm

Angle de balayage du tube oscillant : 0 ~ ±180° (Réglable)

Vitesse de rotation du plateau tournant : 1 tr/min (Vitesse réglable)

La machine d'essai de pluie IPX1 IPX2 IPX3 IPX4 intègre quatre niveaux d'étanchéité, incluant IPX1 (gouttes verticales), IPX2 (gouttes inclinées à 15°), IPX3 (gouttes), IPX4 (éclaboussures) quatre scénarios différents, permettant d'évaluer le niveau d'étanchéité des appareils électroniques, des lampes extérieures, des pièces automobiles, des produits électroniques grand public et autres. Vérifie efficacement l'étanchéité et la durabilité des produits dans différents environnements. La machine d'essai de pluie IPX1 IPX2 IPX3 IPX4 est conforme aux normes internationales IEC 60529, ISO 20653 et autres.

Machine d'essai de pluie IPX1 IPX2 IPX3 IPX4 pour les tests de protection contre l'intrusion (IPX1 à IPX4)

Principales caractéristiques de la machine d’essai de pluie IPX1 IPX2 IPX3 IPX4

1. Capacité de test d’étanchéité multi-scènes, égouttement vertical/incliné IPX1-2, égouttement/éclaboussure IPX3-4

2. Débitmètre haute précision ajustant automatiquement le volume d’eau pour répondre aux exigences de débit des différents niveaux IPX1-4.

3. Protection de sécurité : interrupteur différentiel, bouton d’arrêt d’urgence, alarme de manque d’eau pour assurer la sécurité des opérateurs.

4. Système de circulation d’eau avec dispositif de filtration intégré, permettant le recyclage de l’eau et réduisant les déchets.

5. Le corps principal et les composants clés (comme les buses et les tubes pendulaires) sont en acier inoxydable SUS304, résistant durablement aux environnements humides.

6. Plateau tournant (vitesse réglable) avec alimentation électrique étanche, l’eau est pulvérisée uniformément sur la surface de l’échantillon testé.

Spécifications de la machine d’essai de pluie IPX1 IPX2 IPX3 IPX4

Modèle	R-800C	R-1200C
Dimensions internes (mm)	900950950	130013501370
Dimensions hors tout (mm)	118014201920	154018202200
Volume utile (L)	810	2400
Rayon du tube oscillant	400mm	600mm
Taille du bac d’égouttement	600*600	1000*1000
Diamètre des orifices de pulvérisation	φ0.4mm
Espacement des orifices	50 mm
Angle de balancement du tube oscillant	0 ~ ±180° (réglable)
Vitesse de rotation du plateau	1 tr/min (vitesse réglable)
Contrôle de la pression d’eau	Débitmètre
Contrôleur	Contrôleur à écran tactile LCD couleur programmable, connexion Ethernet
Système d’alimentation en eau	Réservoir d’eau, pompe de surpression, alimentation en eau automatique, système de purification de l’eau
Dispositif de sécurité	Protection contre la surchauffe ; Protection contre les surintensités ; Protection contre le manque d’eau ; Protection contre les fuites à la terre ; Protection de séquence de phase
Matériau extérieur	Tôle d’acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Fenêtre d’observation	Verre isolant double couche avec essuie-glace

Détails de la machine d’essai de pluie IPX1 IPX2 IPX3 IPX4

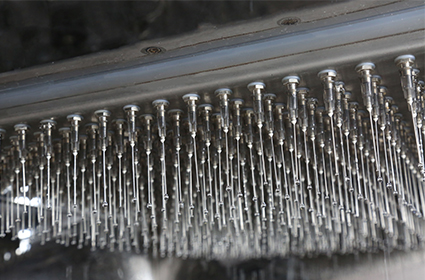

Bac d’égouttement IPX1 X2, égouttement vertical/incliné	Tube oscillant IPX3-4, douche/éclaboussure
Le réservoir de chute d’eau adopte une conception sous vide, diamètre de buse φ0,4 mm, distance entre orifices 20×20 mm, pour garantir un égouttement uniforme. La plate-forme porte‑échantillon prend en charge le basculement automatique d’inclinaison 0°/15° pour simuler avec précision les précipitations naturelles. Quantité d’eau IPX1 : 1,0±0,5 mm/min ; Quantité d’eau IPX2 : 3,0±0,5 mm/min.	Le rayon du tube oscillant peut être de R200 mm à R1000 mm, l’angle de balancement est de ±60° (IPX3) ou 360° (IPX4), et le débit d’eau couvre entièrement la surface. Volume d’eau IPX3 : 0,7±0,05 L/min ; angle : ±60° ; Éclaboussure IPX4 : 1,0±0,05 L/min ; angle : 360°.

Système de contrôle intelligent	Système de circulation d’eau intégré
Écran tactile couleur, interface multilingue, pour répondre aux besoins des clients du monde entier. Affichage en temps réel des paramètres d’essai (prise en charge de programmes d’essai personnalisés). Interface USB/RS485 intégrée, données exportables vers un PC, surveillance à distance et analyse des données.	Le système d’alimentation en eau automatique garantit un approvisionnement en eau suffisant, des tests automatiques, réservoir équipé d’un flotteur de niveau haut/bas. Un réseau de conduites d’eau forme un système de circulation qui réduit considérablement la consommation d’eau. Le dispositif de filtration automatique assure la fluidité des tests d’égouttement et de pluie.

La machine d’essai de pluie LIB IPX1 IPX2 IPX3 IPX4 est certifiée CE, RoHS, ISO 9001, peut être personnalisée en version sans châssis, autres options : dimensions, ajout de niveaux d’étanchéité, fixations de test, etc.

Pour plus de configurations, devis ou détails techniques, veuillez contacterSpécialiste des solutions de tests d’étanchéité LIB.
