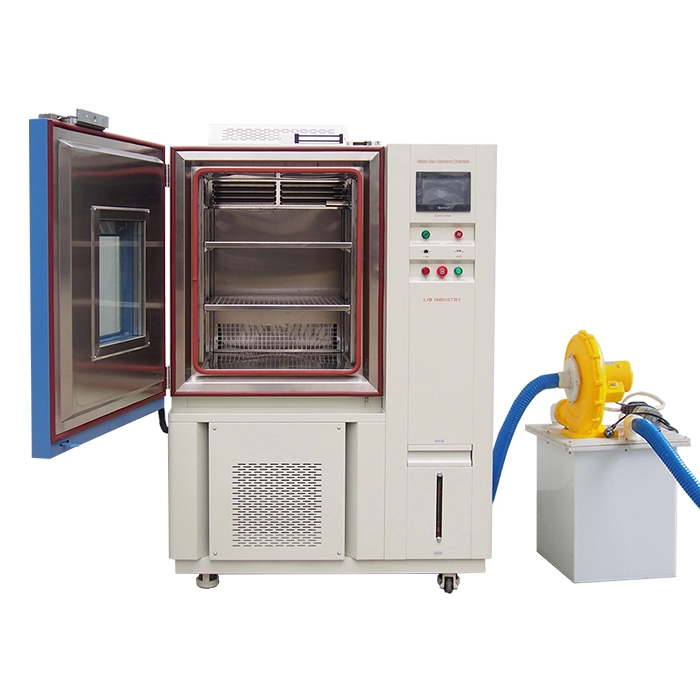

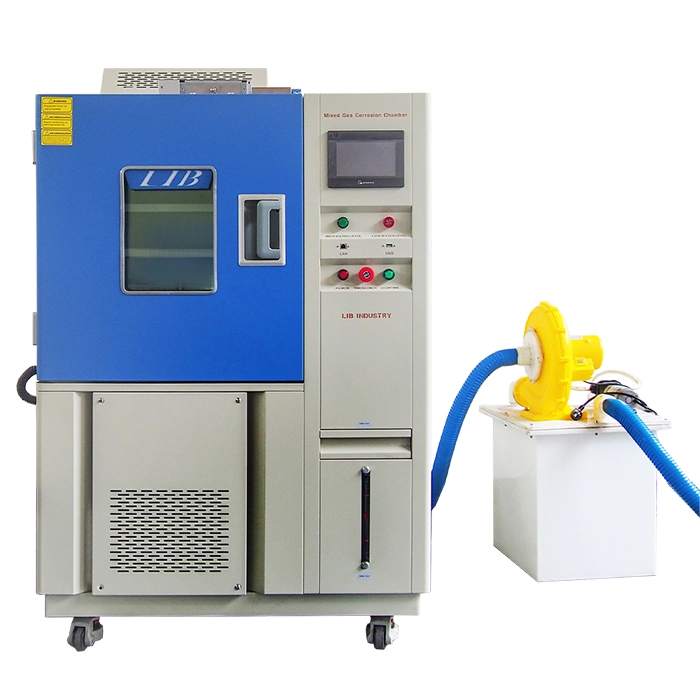

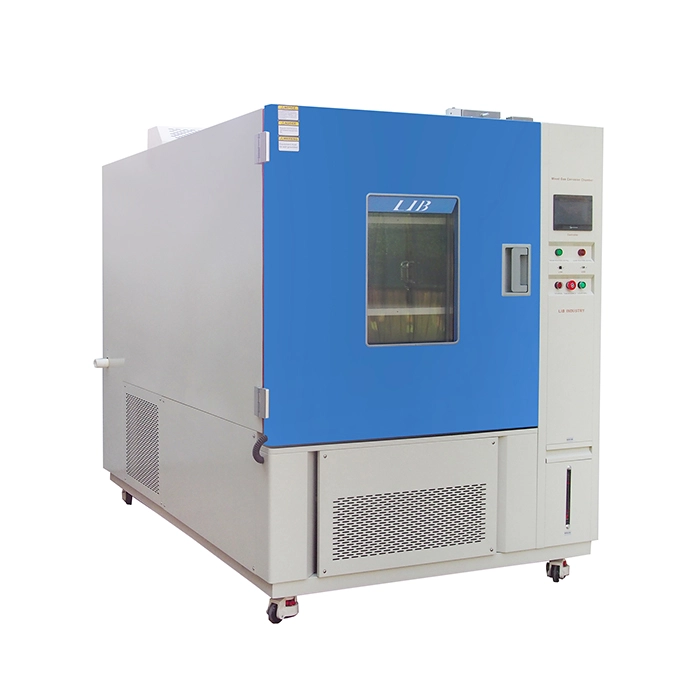

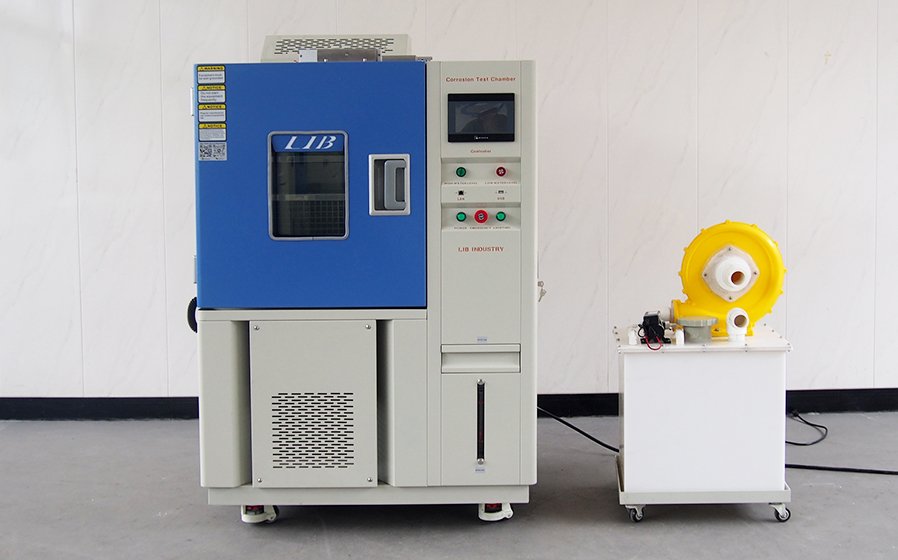

Chambre d'essai de gaz mixtes

La chambre d'essai aux gaz mixtes pour l'industrie des batteries LIB est conçue pour reproduire les mécanismes réels de corrosion atmosphérique causés par les polluants industriels et marins.
En combinant l'exposition à des gaz toxiques, les variations de température et les environnements à forte humidité, le système permet des essais de corrosion accélérée qui reflètent fidèlement les conditions de terrain à long terme, dans un cadre de laboratoire contrôlé et reproductible.

La chambre prend en charge les essais à gaz unique (H₂S / SO₂ / NO₂ / Cl₂ / NH₃) ainsi que les essais de corrosion aux gaz mixtes en écoulement (MFG), permettant aux utilisateurs de simuler différentes sévérités de pollution et environnements régionaux.

Avec un système intégré de dilution, neutralisation et contrôle de sécurité des gaz, la chambre d'essai aux gaz mixtes pour l'industrie LIB est adaptée aux essais de longue durée, à la vérification en R&D et à la qualification de conformité dans de multiples secteurs.



Modèles standards disponibles GCM-100 | GCM-225 | GCM-500 | GCM-800 | GCM-1000

Conformité aux normes ASTM B827 | ASTM B845 | IEC 60068-2-60 (Gaz mixtes en écoulement) | IEC 60068-2-42 (Gaz unique) | MIL-STD-810 | EIA-364-65

Chambre d'essai aux gaz mixtes pour essais de corrosion accélérée


Caractéristiques et avantages de la chambre d'essai de gaz mixte

1. Neutralisation intégrée des gaz pour la sécurité du laboratoire

Le réservoir de solution NaOH avec dispositif de pulvérisation accélère la dilution et la neutralisation des gaz avant évacuation.
Cette conception réduit considérablementle risque d'exposition de l'opérateuret assure une manipulation sûre des gaz toxiques pendant et après les essais.

Particulièrement important pour les essais de corrosion de longue durée ou à haute fréquence.

2. Étanchéité haute intégrité et protection d'accès

La chambre adopte unestructure d'étanchéité concave-convexe, combiné avecbandes d'étanchéité en silicone dur double coucheet unverrou électromagnétique de porte.

Cela garantit :

  • Performance étanche stable sous haute humidité

  • Prévention des fuites de gaz

  • Élimination des erreurs de manipulation pendant les essais

3. Contrôle précis et reproductible de la concentration de gaz

Chaque gaz nocif est contrôlé viades débitmètres de précision et des capteurs dédiés, permettant un réglage fin et un maintien stable de la concentration.

Cela garantit :

  • Haute répétabilité des essais

  • Comparaison fiable entre différents matériaux ou revêtements

  • Conformité constante aux normes internationales

4. Compatibilité avec les essais de gaz simple et mixte

Le système est entièrement conforme aux normes IEC pourles essais de corrosion avec un seul gaz, tout en prenant en chargeles combinaisons de gaz mixtesqui simulent mieux les atmosphères polluées réelles.

Les utilisateurs peuvent facilement basculer entre différents modes d'essai via le contrôleur programmable.


Spécifications de la chambre d'essai de gaz mixte

Modèle

GCM-100

GCM-225

GCM-500

Dimensions internes (mm)

400*500*500

500*600*750

700*800*900

Dimensions hors tout (mm)

1010*1050*1620

1110*1150*1860

1330*1350*2010

Volume intérieur (L)

100

225

500

Plage de température

15 ℃ ~ 80 ℃

Fluctuation de température

± 0.5 ℃

Écart de température

± 2.0 ℃

Plage d'humidité

30% ~ 98% RH

Écart d'humidité

±2.5% RH

Concentration en SO2

100 ~500 ppb ± 20 ppb (Réglable)

Concentration en H2S

10 ~100 ppb ± 20 ppb (Réglable)

Concentration en NO2

200 ppb ± 20 ppb (Réglable)

Concentration en Cl2

10 ~20 ppb ±5 ppb (Réglable)

Taux de renouvellement d'air

3~10 fois/h

Système de refroidissement

Système de réfrigération à compression mécanique

Humidificateur

Isolation externe, humidificateur à évaporation en acier inoxydable

Système d'alimentation en eau

Système de purification d'eau, alimentation en eau automatique

Contrôleur

Contrôleur à écran tactile LCD couleur programmable

Connexion Ethernet, liaison PC

Capteur de gaz

Capteur de gaz H2S/NO2/CL2/SO2

Circulation d'air

Ventilateur centrifuge

Verrou de porte

Verrou électromagnétique

Dispositif d'évacuation des gaz

Unité d'extraction

Dispositif de sécurité

Protection contre la combustion à sec de l'humidificateur ; Protection contre la surchauffe ; Protection contre les surintensités ;

Protection contre le manque d'eau ; Protection contre les fuites à la terre

Matériau intérieur

Acier inoxydable SUS316 + Plastique renforcé de fibres de verre

Matériau extérieur

Tôle d'acier avec revêtement protecteur

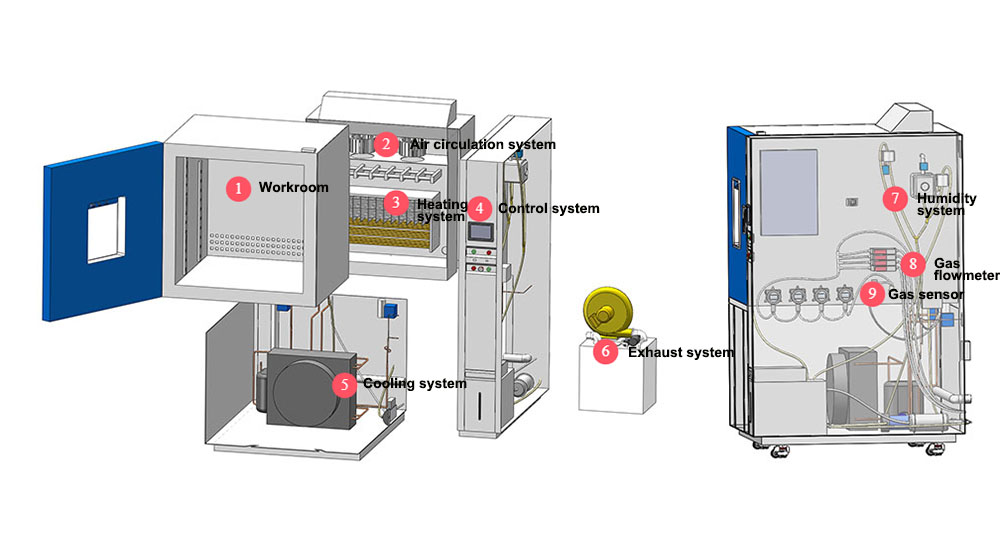

Configuration de la chambre d'essai de gaz mixte

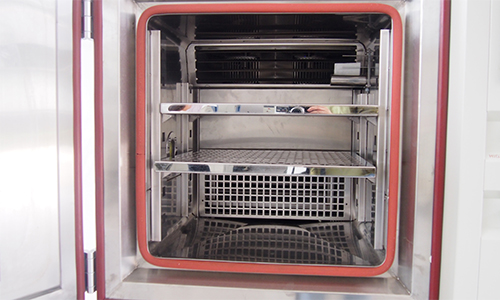

① Chambre de travail

Le matériau intérieur de la chambre de travail est en acier inoxydable SUS316 et plastique renforcé de fibres de verre pour résister à la corrosion des gaz nocifs.

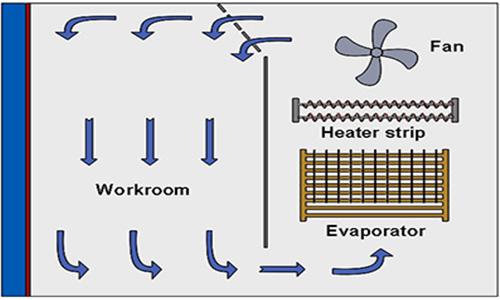

② Système de circulation d'air

  • L'air circule pour assurer une concentration de gaz, une température, une humidité uniformes, etc. dans toutes les zones de la chambre de travail.

  • Le mélange gazeux entre mieux en contact avec l'échantillon d'essai.

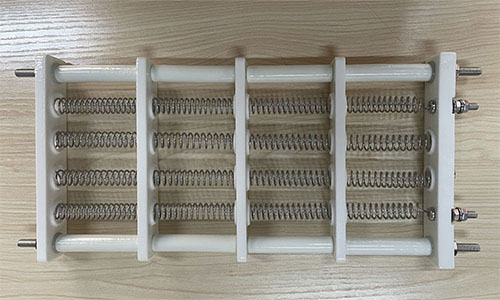

③ Système de chauffage

Le fil chauffant électrique, associé au capteur de température, fournit la chaleur nécessaire à la chambre d'essai à une vitesse de chauffage de 3℃/min.

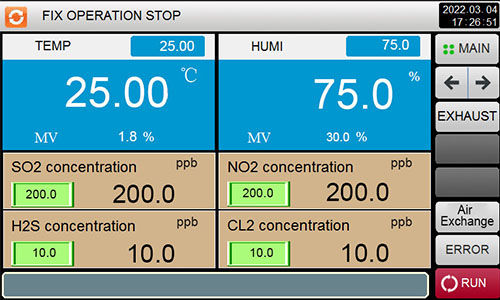

④ Système de contrôle

Composé d'un écran tactile programmable, il peut contrôler et surveiller centralement la température, l'humidité, la concentration de gaz, la circulation d'air, etc. Affiche l'état de fonctionnement de chaque paramètre en temps réel.

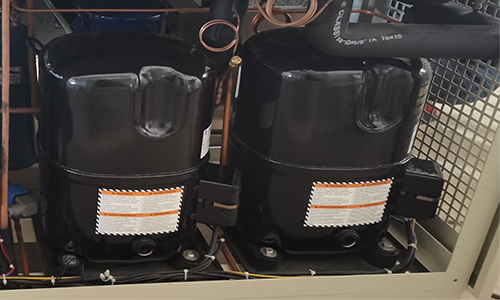

⑤ Système de refroidissement

L'unité de réfrigération à compression réalise le refroidissement de la chambre de travail par la circulation du fluide frigorigène, et la vitesse de refroidissement est de 1℃/min.

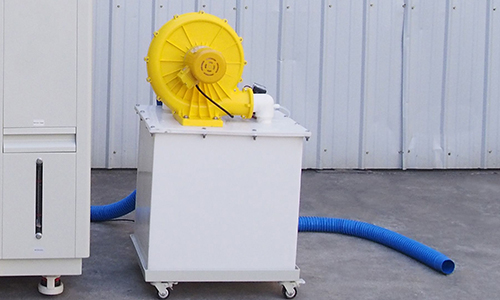

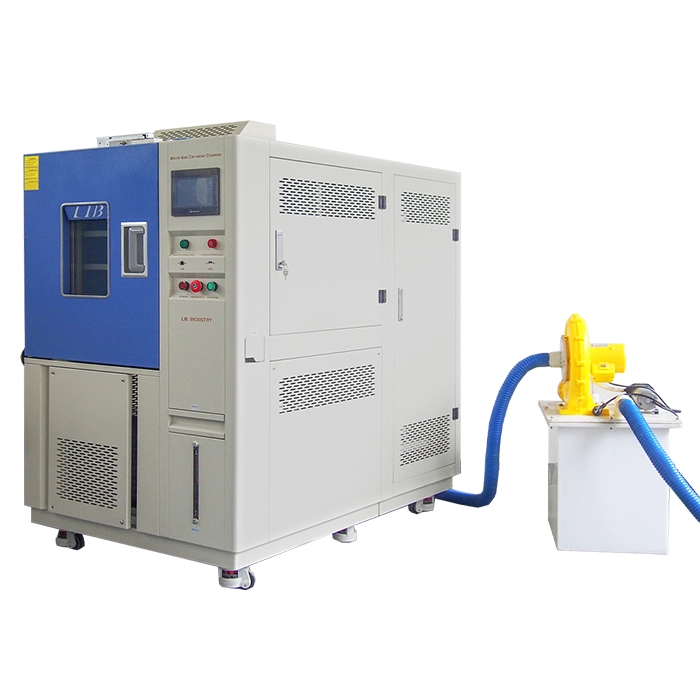

⑥ Dispositif d'extraction

À la fin de l'essai ou lorsque le gaz doit être remplacé, le gaz dans la chambre est dilué à travers le réservoir de solution NaOH puis évacué.



⑦ Système d'humidification

Humidificateurs à vapeur, ajoutent de l'eau à l'air dans la chambre pour atteindre l'humidité définie.

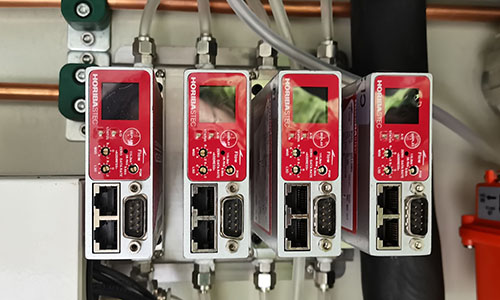

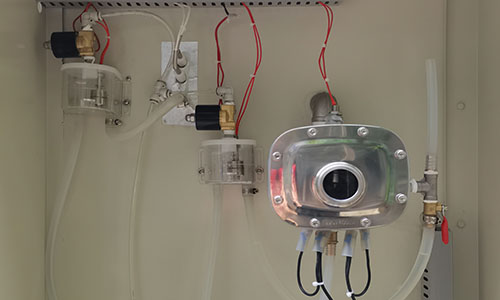

⑧ Débitmètre de gaz

Contrôle précis du débit de gaz nocifs avec une haute précision.

  • Concentration en SO2 : 100 ~500 ppb ± 20 ppb (Réglable)

  • Concentration en H2S : 10 ~100 ppb ± 20 ppb (Réglable)

  • Concentration en NO2 : 200 ppb ± 20 ppb (Réglable)

  • Concentration en Cl2 : 10 ~20 ppb ±5 ppb (Réglable)

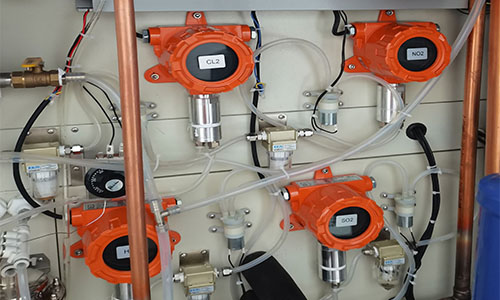

⑨ Capteur de gaz

4 sondes de gaz, fonctionnant indépendamment, pour la surveillance en temps réel de la concentration des gaz nocifs dans la chambre.

Types de gaz applicables et capacités d'essai

La chambre d'essai de gaz mixte LIB industry prend en charge une configuration flexible en fonction des objectifs d'essai :

  • Essai de corrosion par un seul gaz
    H₂S / SO₂ / NO₂ / Cl₂ / NH3 /... contrôlés indépendamment

  • Essai de corrosion par gaz en flux mixte
    Plusieurs gaz introduits simultanément à des ratios contrôlés

  • Environnements combinés température–humidité–gaz
    Fonctionnement stable sous haute humidité et températures variables

Chaque canal de gaz est surveillé et contrôlé indépendamment, assurantla répétabilité entre les lots d'essaiet une cohérence tout au long des programmes d'essai à long terme.

Contactez LIB industryinquiry@libtestchamber.compour configurer votre chambre d'essai de gaz mixte avec les normes appropriées, les combinaisons de gaz et la taille de chambre —soutenus par une garantie de 3 ans, un support technique à vie, un service anglophone 24/7, et des pièces de rechange disponibles dans le monde entier pour un fonctionnement sans souci à long terme.
