Les pannes induites par l'humidité font partie des risques les plus insidieux de l'électronique. Ils se manifestent rarement immédiatement mais s'accumulent silencieusement, provoquant finalement des défauts coûteux. Les manifestations communes comprennent:
Corrosion du joint de soudure, cCroissance du filament anodique onductif (CAF), PFissuration d'opcorn, eMigration lectrochimique,Propagation de micro-fissure, Compromettant l'intégrité structurelle
C'est pourquoi lePetite chambre d'humidité Benchtop De l'industrie LIB est devenu un outil essentiel pour les ingénieurs.Compact, précis et programmable, il permet une simulation rapide et contrôlée des conditions d'humidité élevée et de température élevée dans un environnement de laboratoire ou de bureau, aider les équipes à détecter les modes de défaillance liés à l'humidité au début du processus de conception.
Un client du Vietnam a récemment acheté leTH-50 petite chambre d'humidité BenchtopPour l'essai de produit électronique. Ils ont signalé que la chambre était simple à utiliser, appréciant en particulier la facilité d'utilisation du mode FIX, ce qui leur permettait d'effectuer des tests d'humidité précis en toute confiance.
Une température élevée et une humidité élevée interagissent pour accélérer les réactions chimiques à l'intérieur des assemblages électroniques. Les exemples incluent:
Corrosion de soudureSous exposition prolongée à 85 °C / 85% HR
Delamination des revêtements conformesEn raison de la pénétration d'humidité
Oxydation des traces et des coussinets exposés
De telles conditions sont régulièrement simulées dans des protocoles de test de vie accéléré, tels queJEDEC JESD22-A101Et85/85 test double-huit-cinq.
Petites chambres environnementalesPermettre aux ingénieurs de reproduire ces contraintes de micro-environnement avec précision, en produisant des données reproductibles et prêtes pour l'audit critiques pour les premières décisions de R & D.

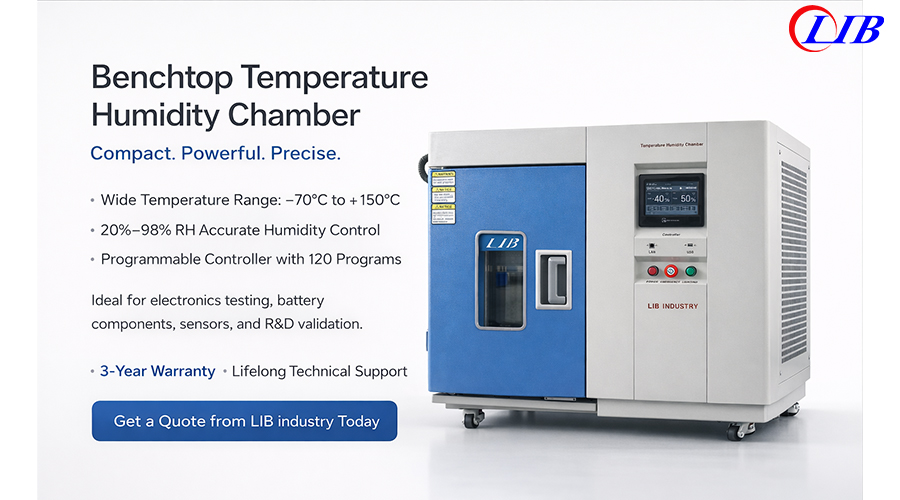

LePetite chambre d'humidité BenchtopEst une chambre d'essai environnementale compacte conçue pour simuler des conditions d'humidité élevée et de température élevée dans un micro-environnement contrôlé. Il permet aux ingénieurs d'accélérer les modes de défaillance liés à l'humidité au cours des premières phases de R & D.
Faits saillants clés:
But:Testez rapidement le PCBA, les capteurs, les MEMS et les composants sensibles à l'humidité
Conception:Efficace de l'espace, faible bruit et convivial pour le bureau
Contrôle:Profils programmables avec journalisation des données et surveillance à distance
Valeur:Permet des cycles de validation accélérés de 24 à 48 heures, aidant les équipes à identifier les pannes potentielles avant la production à grande échelle
Ce taux d'humidité de la température chaMber est un outil essentiel pour prévenir les pannes induites par l'humidité, offrant un avantage de fiabilité tangible dans le développement de produits.
Choisir la bonne chambre climatique de banc a un impact direct sur la fiabilité du produit et l'efficacité des tests.
|
| |||
| Modèle | TH-50 | TH-80 | ||
| Dimension interne (mm) | 320x350x450 | 400x400x500 | ||
| Dimension globale (mm) | 800x1050x950 | 900 × 1100 × 1000 | ||
| Plage de température | -20/-40/-70 ℃ ~ + 150 ℃ | |||
| Fluctuations de température | ± 0.5 ℃ | |||
| Gamme d'humidité | 20% ~ 98% | |||
| Déviation de température | ± 2.0 ℃ | |||
| Capteur de température | PTR Platine Résistance PT100Ω/MV A-class | |||
| Résolution de la température | ± 0.001 ℃ | |||
| Matériau extérieur | Plaque d'acier avec un revêtement protecteur | |||
| Matériau intérieur | SUS 304 acier inoxydable | |||
Une chambre appropriée doit répondre à la gamme complète des exigences de test standard de l'industrie, notamment:
Essais RH 85 °C / 85%Pour une évaluation accélérée du stress
40 °C / 93% HRPour la simulation de condition de stockage
JESD22-A101 préconditionnementPour dispositifs sensibles à l'humidité
Tests à régime permanent de longue durée pour détecter les modes de défaillance latente
Avantage de l'industrie LIB:
Large plage de température de-20 °C à + 150 °C, Avec facultatif-40 °C / -70 °CPour les tests spécialisés
Couverture d'humidité10/20% à 98% RH, Suffisant pour presque tous les besoins de test électronique
Une stabilité environnementale élevée (± 0.5 ° C) garantit des résultats cohérents sur plusieurs cycles
AvancéAlgorithme de contrôle PIDMaintient des points de consigne précis pour la température et l'humidité
Bénéfice:Les ingénieurs peuvent reproduire en toute confiance les conditions de stress du monde réel en laboratoire, identifier rapidement les défaillances potentielles et assurer le respect de toutes les normes de fiabilité traditionnelles. Cela réduit les refontes coûteuses et améliore le rendement en premier passage.
Même les petites chambres de banc peuvent souffrir de conditions inégales:
Bord de condensation affectant les coins de l'échantillon
Zones d'air mort provoquant un stress incohérent
Taches localisées de surchauffe ou de surhumidité
Avantage de conception de l'industrie LIB:
OptimiséSystème de circulation d'air forcéGarantit que chaque partie de l'échantillon subit le même stress environnemental
Résistant à la corrosionIntérieur en acier inoxydableGarantit la durabilité sur les tests à long terme
L'architecture équilibrée du flux d'air évite les points chauds ou froids
Le volume compact avec distribution d'humidité contrôlée maximise la précision
Bénéfice:Chaque composant ou visage PCBA est soumis à des conditions identiques, produisantDonnées répétables, fiables et prêtes à être auditées, Qui est essentiel pour l'assurance qualité et la conformité réglementaire.
La R & D moderne exige des chambres qui non seulement testent mais aussiDocumentEtMoniteurChaque étape:
Profils de test programmables avec plusieurs segments
Cyclisme d'humidité en plusieurs étapes pour simuler des changements environnementaux réalistes
Exportation de données vers USB ou réseau pour analyse et traçabilité
Surveillance à distance et alertes en temps réel
Fonctionnalité du sentier d'audit pour les normes ISO et qualité
Avantage de l'industrie LIB:
GrandContrôleur programmable à écran tactile de 7 poucesPour l'opération intuitive
Programmes 120 × 100 segments, Soutenant des routines de test complexes
Connectivité USB et Ethernet pour une journalisation et une intégration de données transparentes
Interface multilingue et surveillance à distance en temps réel
Bénéfice:Gain des ingénieursContrôle total des procédures de test, Avec la capacité de suivre, reproduire et valider les résultats pour les audits, les soumissions réglementaires et l'erreur humaine de réduction de l'AQ interne et d'assurer une fiabilité constante du produit.
Une chambre peut être techniquement capable mais peu pratique pour une utilisation quotidienne en R & D si elle est volumineuse, bruyante ou inefficace en énergie.
Exigences pratiques essentielles:
Compact etÉconome en espaceEmpreinte
Économie d'énergieOpération pour des tests rentables
Faible bruit opérationnel adapté aux environnements de bureau ou de laboratoire
Installation facile et convivialité plug-and-play
Focus de conception de l'industrie LIB:
Design compact s'adapte confortablement sur les bancs ou dans les petits laboratoires
Un système de réfrigération efficace minimise l'utilisation de l'électricité tout en maintenant la précision
Faible bruitL'opération assure un environnement de travail confortable
Une installation prête à l'emploi signifie que les équipes peuvent commencer les tests immédiatement sans configuration spéciale
Pour les tests à plus grande échelle ou spécialisés, l'industrie LIB propose également:
NormeChambres d'essai de température et d'humidité-Convient pour une validation par lots plus importante
Chambres de température et d'humidité sans rendez-vous-Accueillir des produits pleine grandeur ou des simulations environnementales accessibles à l'opérateur
Les chambres sans rendez-vous peuvent être équipées de: Soufflage du sable et de la poussière, exposition à l'eau/pulvérisation, tests de vibration, UV/xénon, corrosion par pulvérisation de sel
L'industrie LIB fournit un spectre complet allant du banc aux chambres sans rendez-vous, permettant aux équipes de sélectionner la bonne chambre pour chaque étape de développement-de la validation précoce de la conception à la qualification environnementale à grande échelle.
Détecter les cloques, les fissures ou la délamination sous une humidité élevée
S'assurer que les revêtements protecteurs fonctionnent de manière fiable
Évaluer le décalage induit par l'humidité dans des capteurs de précision
Activer un étalonnage précis pour des performances dans le monde réel
Simuler les conditions d'expédition humides
Vérifier l'intégrité de l'emballage avant le déploiement
Valider les composants sensibles à l'humidité avant la soudure à reflux
Prévenir les pannes de pop-corn et assurer la conformité JEDEC
Ces scénarios démontrent comment les chambres de table permettent des tests de R & D de haute précision en petits lots qui ne sont par ailleurs pas pratiques avec des installations partagées plus grandes.
Assurez-vous que vos appareils électroniques sont protégés des pannes induites par l'humidité-contactez l'industrie LIB pour explorer les spécifications, demander des configurations personnalisées ou planifier une démonstration de test d'échantillons.
