Qu'est-ce que le test K-12 LV124?
LeEssai K-12 LV124Est une norme automobile critique définie par le groupe Volkswagen pour évaluer leDurabilité et fiabilité des composants électroniquesSous combinéSplash eau et conditions de choc thermique.
Principe d'essai

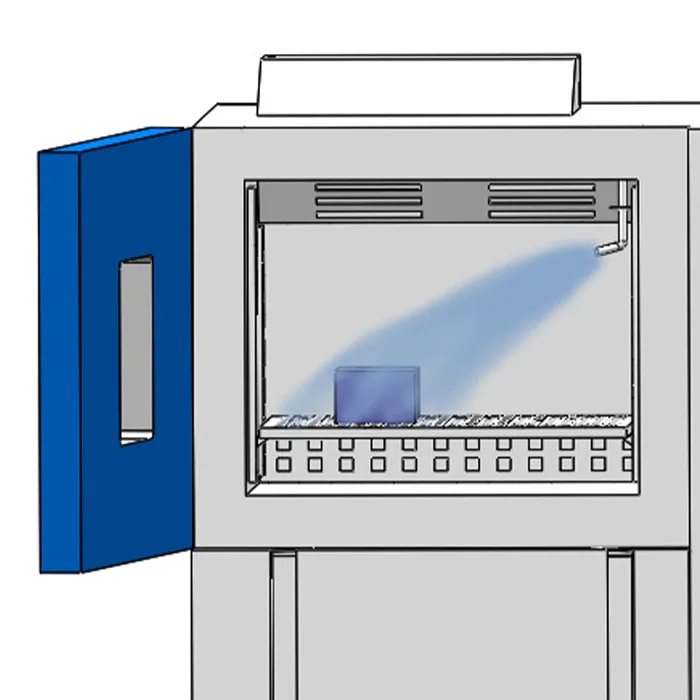

Le test K-12 LV124 simuleExposition intermittente à l'eau d'éclaboussure combinée à un refroidissement local rapide, Tandis que l'appareil testé reste immobile dans la salle de travail. Le système T-1000A s'appliqueÉclats contrôlés d'eau froide (0-4 °C)À des intervalles précis, créant une contrainte thermique rapide sur les composants sans les déplacer entre les zones de température.
Modes de fonctionnement avant Splash
Le DUT fonctionne dans des conditions électriques définies pendant l'essai:
Mode II.a:
DUT est alimenté et fonctionne sous une charge fonctionnelle spécifiée
Mode II.c:
DUT est dans un autre état de fonctionnement ou de veille, tel que défini par LV124
Ces modes garantissent que le composant estÉlectriquement actif ou chargé thermiquementAvant l'exposition aux éclaboussures.
Définition de séquence de test et de chronométrage
Selon LV124 (Figure 30-Temps d'éclaboussement de test d'eau d'éclaboussure), un cycle d'essai complet est défini comme suit:
T₁-Temps de cycle total: 30 minutes
Chaque cycle de test dure 30 minutes du début au début.
T₂-Phase de fonctionnement à haute température: 14 minutes 57 secondes
Le DUT fonctionne dans le mode de fonctionnement électrique défini (par exemple, Mode II.a), permettant au composant de chauffer et d'atteindre une condition thermique stable.
Aucune eau n'est appliquée pendant cette phase.
Application de l'eau t₃ - Splash: 3 secondes
De l'eau froide (généralement de 0 ° C à 4 ° C) est pulvérisée directement sur la surface du DUT pendant 3 secondes.
Cette éclaboussure de courte durée crée un gradient de température soudain entre la surface du composant et la structure interne, générant une contrainte thermique.
Répétition du cycle et évaluation
La séquence deChauffage → splash → récupérationConstitue un cycle d'essai K-12 LV124. Le test est répété pour un nombre spécifié de cycles tel que défini par le plan de test. Tout au long du test, le DUT est surveillé pour la stabilité fonctionnelle, l'intégrité électrique et les dommages mécaniques.

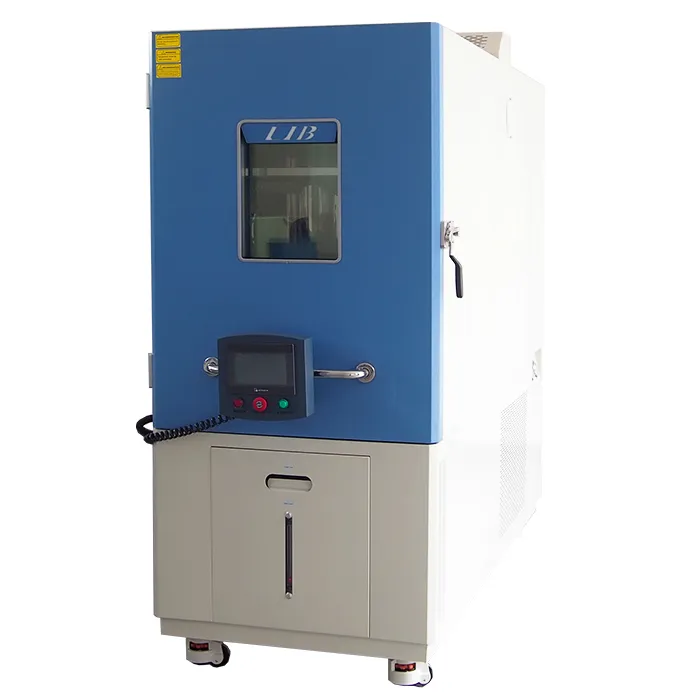

Avantages du choc de la température K-12 LV124 et de l'équipement de test d'eau d'éclaboussure
1. LV124-Compliant concept d'essai d'une seule zone
Le DUT reste dans une seule salle de travail tout au long du test, éliminant le transfert mécanique entre les zones de température. Le choc thermique est généré exclusivement parEau d'éclaboussure froide contrôlée, Entièrement aligné sur le principe de test de K-12 LV124 et évitant les contraintes mécaniques inutiles.
2. Conception robuste de salle de travail pour choc d'éclaboussure répétée

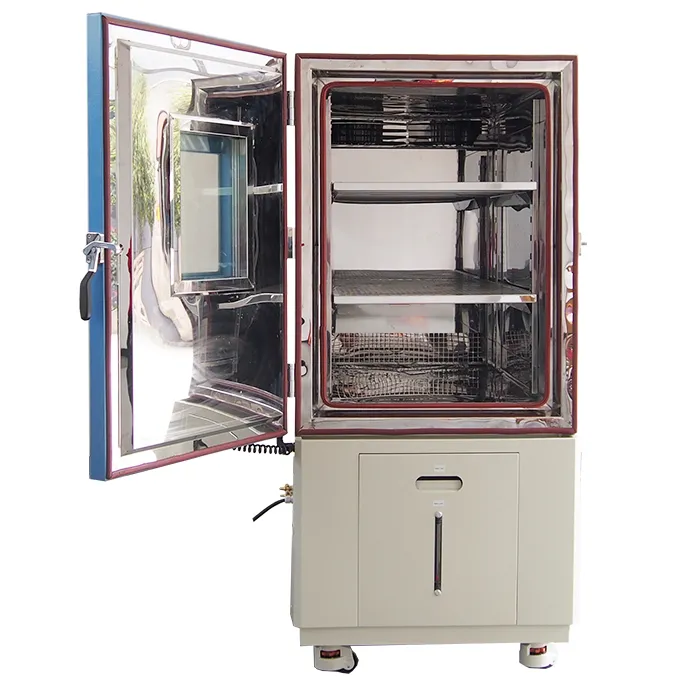

Le miroir-finiIntérieur de l'acier inoxydable SUS304Offre une excellente résistance à la corrosion contre l'exposition à l'eau à basse température et le cycle thermique à long terme. A250 kg capacité de chargePermet de tester des assemblages électroniques automobiles lourds sans déformation structurelle.
3. contrôle thermique précis et répétable
Un système de chauffage contrôlé par PID avecÉléments nichrome et capteurs PT-100 de classe AAssure un contrôle stable de la température avant l'application des éclaboussures. Combiné avec unTECUMSEH système de réfrigération mécanique, L'équipement maintient des conditions thermiques cohérentes cycle après cycle.
4. LV124-Optimized Système D'eau Splash
La conception de la buse en forme de triple coin offre0-4 °C éclaboussures d'eau à 3-4 L/min, Appliqué pour3 secondes par cycleÀ une distance fixe de300-350mmDu DUT. Cette configuration crée une chute de température de surface rapide tout en assurant un impact de projection reproductible et uniforme.
5. Contrôle avancé, surveillance et traçabilité des données
AContrôleur à écran tactile couleur de 7 poucesPrend en charge les cycles d'essai programmables en plusieurs étapes conformément à la K-12 LV124. Les interfaces Ethernet et USB permettent le fonctionnement à distance et l'exportation de données, tandis queStockage de données 365 joursAssure une traçabilité complète pour les audits de laboratoire et la validation OEM.

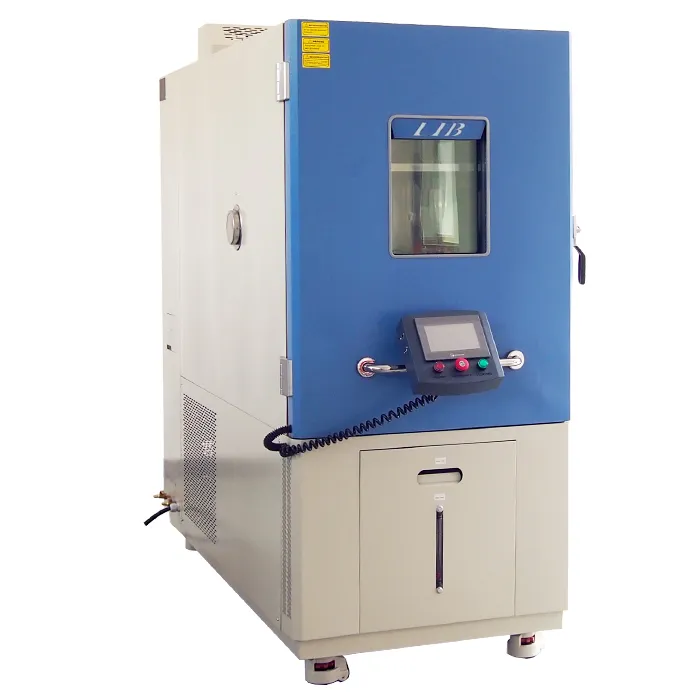

Spécifications de LV124 K-12 de l'équipement de test de choc et d'eau d'éclaboussure
Paramètre | Spécification |
Modèle | T-1000A |
Dimension interne (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
Dimension extérieure (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
Volume intérieur (L) | 1000 |
Plage de température | Ambiant ~ 150 °C |
Température de l'eau Splash | 0 °C ~ 4 °C |
Temps d'eau Splash | 3 s, réglable |
Débit d'eau | 3 ~ 4 L/min |
Distance de Buse à DUT | 300 ~ 350mm |
Système de température | Elément chauffant Nichrome, PT-100 capteur de classe A |
Système de refroidissement | Réfrigération de compression mécanique, compresseur français TECUMSEH |
Circulation d'air | Ventilateur de vent centrifuge |
Contrôleur | Écran tactile LCD couleur programmable, Ethernet, USB |
Dispositifs de sécurité | Protection contre les surtempératures; Protection contre les surintensiations; Protection réfrigérante haute pression; Protection contre les fuites de terre |
Matériau extérieur | Plaque en acier avec revêtement protecteur |
Matériau intérieur | Acier inoxydable SUS304 |
Isolation thermique | Mousse polyuréthane et coton d'isolation |
Fenêtre d'observation | Éclairage intérieur, étanchéité en caoutchouc de silicone à double couche thermo stabilité |
Configuration standard | 1 trou de câble (≥ 100mm) avec prise |
Conditions environnementales | + 5 °C ~ + 35 °C, ≤ 85% HR |
Alimentation électrique | AC 380V, 50Hz, triphasé |
Service et soutien de l'industrie LIB
Services après-vente complets:
Garantie de 3 ansCouvrant les défauts dans les matériaux et la fabrication
Support technique à vieAvec disponibilité des pièces de rechange
Service d'ingénierie sur placeDisponible sur demande
Garantie de remplacementSi les problèmes ne peuvent pas être résolus
Installation et mise en service avant la livraison, Plug-and-play prêt
À la recherche deLV124 équipement K-12 test de choc et d'éclaboussures d'eau conforme à la températurePour l'électronique automobile?
Contactez-nous: Inquiry@libtestchamber.com
