Aujourd'hui, les produits électroniques sont au cœur de presque toutes les industries-automobile, aérospatiale, électronique grand public, télécommunications, énergie et dispositifs médicaux. Ces produits devraient fonctionner de manière fiable dans une vaste gamme de conditions environnementales, y compris l'exposition à des températures extrêmes, des transitions thermiques rapides et une contrainte thermique prolongée.
Pour répondre à ces attentes, les fabricants doivent valider leurs produits par des tests environnementaux rigoureux-où leChambre d'essai haute basse températureJoue un rôle central.
Contrairement aux systèmes mécaniques qui peuvent échouer de manière visible ou audible, les systèmes électroniques subissent souvent une dégradation silencieuse avant la panne. Les circuits internes, les micropuces, les interconnexions et les joints de soudure à l'intérieur des dispositifs peuvent tous être affectés de manière significative par:
Contraction et expansion thermique:Conduisant à la fatigue et à la fissuration éventuelle des joints de soudure ou des traces de PCB.
Changements de propriété diélectrique:Provoquant une interférence de signal ou une perte de fonction.
Risques de condensation:En particulier lors du passage d'un environnement froid à un environnement chaud, entraînant une corrosion ou un court-circuit.
Dérive des composants:La température peut affecter les valeurs des résistances, des condensateurs et des capteurs, entraînant un comportement erratique ou un dysfonctionnement.
Les températures extrêmes sont parmi les menaces environnementales les plus courantes auxquelles l'électronique est confrontée pendant son cycle de vie-de la fabrication et de l'expédition au déploiement dans des environnements réels.

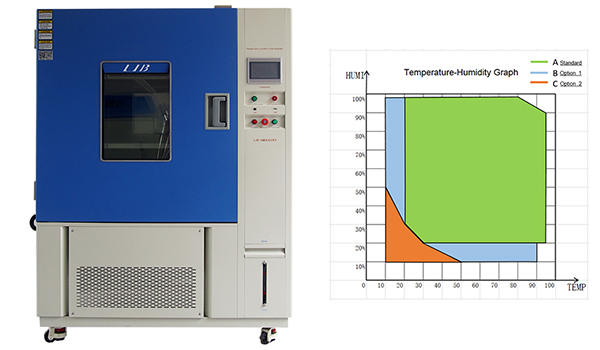

Une chambre d'essai haute température basse est conçue pour simuler des conditions ambiantes extrêmes dans un environnement de laboratoire contrôlé et répétable. Avec des contrôleurs programmables avancés, les ingénieurs peuvent définir des profils de température spécifiques, des temps de séjour, des taux de rampe et des paramètres de test cyclique pour évaluer la réaction d'un produit au fil du temps et dans les conditions.
Large plage de température: à partir de-70 °C,-40 ℃,-20 ℃ à 150 °C, Couvrant les normes d'essai internationales communes.
Contrôle précis: précision de la température± 0.5 °CEt uniformité au sein± 2.0 °CPour assurer des résultats fiables.
Cyclisme programmable: simuler les changements de température diurnes, les cycles start-stop et les conditions de transport.
Enregistrement des données: surveiller et enregistrer les données en temps réel pour la post-analyse et la génération de rapports.
La chambre d'essai haute température LIB intègre des systèmes de contrôle PLC à écran tactile, des interfaces de données USB et Ethernet et des structures d'isolation robustes pour offrir des performances stables, même pendant les tests à long terme.
Pour mieux illustrer l'importance pratique des tests à haute température, examinons un cas réel: la validation thermique d'un système de caméra de recul de qualité automobile.
Contexte du projet:
Un fournisseur automobile a exigé la vérification d'une caméra de recul basée sur CMOS conçue pour fonctionner sur une large plage de températures-des hivers rigoureux du nord à la chaleur du désert. Le système comprenait un module de caméra, un boîtier de protection, un PCB et un objectif.
Plage de température:-40 °C à 85 °C
Taux de rampe:3 °C/min
Comptage de cycle:100 cycles sur 10 jours
Évaluer l'intégrité mécanique de la lentille et du boîtier pendant l'expansion et la contraction.
Observez la dégradation de la qualité de l'image aux températures extrêmes.
Vérifiez la condensation interne ou la buée après des changements rapides de température.
Surveillez la stabilité du signal électrique du capteur d'image et de la carte de circuit imprimé.
Conforme aux normes automobiles ISO 16750-4 et aux normes AEC-Q100
Le test a révéléDistorsion intermittente de l'image en dessous de-30 ° C en raison du retrait de la lentille et du désalignement des broches du connecteur. Le problème a été résolu avec des changements de sélection des matériaux et retesté avec succès. Sans cette étape de validation, le défaut aurait conduit à une défaillance généralisée dans les climats froids et à de potentiels rappels de produits.
Les batteries au lithium-ion utilisées dans les smartphones, les drones ou les véhicules électriques sont très sensibles à la température. Les chambres LIB sont utilisées pour simuler les états de charge, de décharge et de ralenti à la fois sous froid (-20 ° C) et sous chaleur (60 ° C) pour évaluer les risques d'emballement thermique et les performances de vieillissement. LIB propose également des offres spécialiséesChambres d'essai de batterie, Équipé d'un système antidéflagrant.
Les téléphones portables, les tablettes et les appareils portables sont souvent transportés ou utilisés par temps extrême. Les tests de cycle de température garantissent que les écrans ne se fissurent pas, que les adhésifs ne se délaminent pas et que les capteurs tactiles fonctionnent correctement après une exposition répétée à des environnements froids et chauds.
L'électronique de qualité militaire doit fonctionner de-55 ° C au sol à 85 ° C en vol. Les chambres LIB prennent en charge les tests compatibles MIL-STD-810H et RTCA DO-160, simulant des scénarios thermiques basse pression à haute altitude combinés à des vibrations.
L'électronique médicale implantable ou portable doit subir des tests de température pour assurer la stabilité des lectures diagnostiques ou des performances d'administration de médicaments dans le corps humain ou dans des conditions ambiantes variables.
Les tests à haute température sont souvent une partie obligatoire de la conformité réglementaire et de la certification. Les chambres de LIB prennent en charge un large éventail de normes de test internationales, notamment:
IEC 60068-2-1 / IEC 60068-2-2: Essais environnementaux pour la résistance aux basses et hautes températures
MIL-STD-810H: norme militaire américaine pour les tests environnementaux des équipements
ISO 16750: Véhicules routiers-Conditions environnementales et essais pour les équipements électriques et électroniques
JEDEC JESD22-A104: Cyclisme de température pour les dispositifs à semi-conducteurs
Les chambres d'essai à haute température LIB sont conçues pour répondre à ces normes de manière fiable et répétée, ce qui les rend adaptées aux laboratoires de test de certification et aux départements internes d'AQ.
En tant que fabricant leader de chambres de test environnemental, LIB apporte plus de 16 ans d'expérience, d'ingénierie de précision et une approche centrée sur le client pour chaque projet
Performance fiable
Les chambres de test environnemental LIB sont construites avec des systèmes de réfrigération à haut rendement, des intérieurs SUS304 résistants à la corrosion et des composants de qualité industrielle pour une longue durée de vie.
Solutions sur mesure
Des petites chambres de travail pour les laboratoires de R & D aux chambres d'essai sans rendez-vous pour des assemblages complets, LIB propose des tailles personnalisables, des plages de température et des systèmes de contrôle pour répondre à toutes les exigences de test.
Confiance mondiale
L'équipement de test LIB est approuvé par les fabricants d'électronique, les équipementiers automobiles, les universités, les instituts de recherche et les entreprises aérospatiales acroSs plus de 60 pays.
Support dédié
Nous fournissons non seulement des machines, mais un service de bout en bout: conseil en test, conception de chambre, installation, support de surveillance à distance et services d'étalonnage.
Les produits électroniques sont confrontés à un large éventail de défis environnementaux dans leur cycle de vie. Sans validation approfondie dans des conditions de température élevée et basse, même la technologie la plus avancée peut échouer de manière inattendue sur le terrain. Une chambre d'essai à basse température élevée garantit que ces produits peuvent survivre, fonctionner et prospérer dans des conditions réelles.
Contactez-nous aujourd'hui pour discuter de vos besoins en matière de tests de température ou demander un devis personnaliséInquiry@libtestchamber.com.
