La nécessité des tests de corrosion accélérés pour la fiabilité environnementale

Des micro quantités de gaz atmosphériques nocifs tels que le sulfure d'hydrogène (H2S), le dioxyde de soufre (SO2), le dioxyde d'azote (NO2) et le chlore (Cl2) peut provoquer une corrosion chimique importante sur l'électronique de précision et les composants métalliques. Par exemple, H2S ternit rapidement les contacts argentés, tandis que SO2 et Cl2 accélèrent les piqûres sur les surfaces de nickel et de cuivre. Si elles ne sont pas testées, ces réactions peuvent entraîner des défaillances précoces des PCB, des connecteurs et des couches électroplaquées.

En augmentant la concentration de gaz sous contrainte environnementale, la température et la corrosion accélérée par l'humidité, les tests de corrosion compulsent des années d'exposition naturelle dans une période de laboratoire contrôlée. L'industrie de LIBChambre d'essai de gaz nocifPermet aux ingénieurs d'évaluer la longévité des matériaux et la fiabilité des produits dans des conditions reproductibles, en fournissant des informations exploitables pendant la phase de R & D.

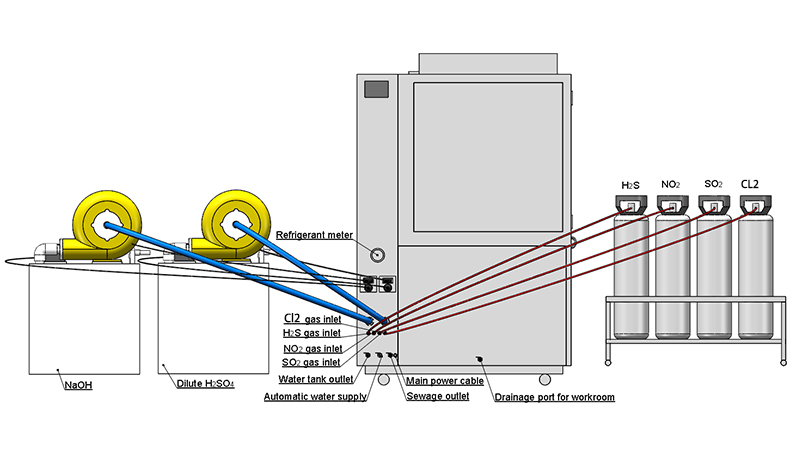

Noxious Gas Test Chamber

Chambre d'essai de gaz mixte

Chambre d'essai de corrosion SO2

Chambre de corrosion H2S

MFG Chambre D'essai

Chambre d'essai d'ozone

Technologie de base de la chambre d'essai de gaz nocif: simulation contrôlée de gaz mixte pour l'essai de matériaux de précision

Dynamique des gaz dans les tests de corrosion accélérée:
La chambre de l'industrie LIB contrôle avec précision le mélange de H2S, SO2, NO2 et Cl2 à des concentrations allant de 10 ppb à 500 ppb, assurant une réplication précise des atmosphères corrosives. Les contrôleurs de débit massique (MFC) maintiennent des débits stables entre 0.5 et 2.0 mL/min par gaz, permettant une exposition constante pour tous les échantillons.

Couplage multifacteur pour les tests de fiabilité environnementale:
La température (15-80 ° C), l'humidité relative (30 à 98% HR) et la concentration de gaz sont couplées pour imiter la contrainte atmosphérique du monde réel. La chambre maintient ces paramètres dynamiquement au cours de tests de longue durée, permettant des interactions complexes entre l'humidité, la chaleur et les gaz corrosifs pour accélérer le vieillissement des matériaux de manière réaliste.

Avantage d'industrie de LIB:
En combinant une mesure de gaz de haute précision avec une conception uniforme du flux d'air, l'industrie LIB garantit que chaque échantillon subit les mêmes conditions corrosives. Le résultat est des tests reproductibles et de haute confiance essentiels pour le criblage des matériaux et le développement de produits.

Concentration So2		100 ~ 500 ppb ± 20 ppb (réglable)
Concentration de H2S		10 ~ 100 ppb ± 20 ppb (réglable)
Concentration en No2		200 ppb ± 20 ppb (réglable)
Concentration Cl2		10 ~ 20 ppb ± 5 ppb (réglable)
Erreur dans le maintien de la concentration		10%
Refroidissement	Système de refroidissement	Système de réfrigération mécanique de compression
	Unité de réfrigération	Compresseur français TECUMSEH
	Réfrigérant	Réfrigérant écologique
Élément chauffant		Réchauffeur Nichrome
Humidité	Humidificateur	Isolation externe, humidificateur d'évaporation de surface en acier inoxydable
	Système d'approvisionnement en eau	Système de purification d'eau, Approvisionnement en eau automatique
	Déshumidification	Évaporateur
Contrôleur		Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet, port USB
Capteur	Temp Capteur	PT100Ω / MV A-class
	Capteur d'humidité	Capteur d'ampoule sèche et humide
	Capteur de gaz 1	SO2 capteur
	Capteur de gaz 2	Capteur H2S
	Capteur de gaz 3	Capteur No2
	Capteur de gaz 4	Capteur Cl2

Échantillon de test de flux de travail dans la chambre d'essai de gaz nocif: démontrer les avantages des tests de corrosion accélérés

Étape 1: Préparation et arrangement des échantillons pour une exposition matérielle de précision
Des échantillons tels que les PCB, les connecteurs électroplaqués et les revêtements métalliques sont nettoyés pour éliminer les huiles et les contaminants. Les supports et plateaux réglables permettent une exposition uniforme, tandis que les canaux de flux d'air maintiennent une circulation de gaz de 0.5 à 2.0 m/s, éliminant les gradients de concentration. La configuration flexible des échantillons de l'industrie LIB s'adapte à des tailles et des géométries variées sans compromettre l'uniformité.

Étape 2: Installation des paramètres environnementaux et contrôle précis pour la corrosion accélérée
Les opérateurs fixent des concentrations de gaz cibles (e.g., h2S 100 ppb, SO2 150 ppb, NO2 200 ppb, Cl2 50 ppb), température (40 ° C) et humidité relative (85% HR). Les MFC injectent des gaz en continu avec une précision au niveau du microgramme, tandis que les ventilateurs internes font circuler l'air, obtenant une exposition constante sur tous les échantillons. Cette précision garantit que la corrosion accélérée progresse de manière contrôlée et prévisible.

Étape 3: Surveillance en temps réel et ajustement en boucle fermée pour des tests fiables
Capteurs haute sensibilité-électrochimique pour H2S et UV-fluorescence pour les concentrations de gaz SO2-monitor, la température et l'humidité. Les écarts déclenchent des ajustements MFC automatiques, maintenant la stabilité au niveau ppb tout au long des tests à long terme. Le système en boucle fermée de l'industrie LIB garantit une reproductibilité même pour des tests accélérés de 14 à 21 jours simulant plusieurs années de corrosion naturelle.

Étape 4: Exploitation et analyse des données pour l'évaluation de la fiabilité matérielle
Tous les paramètres, y compris les concentrations de gaz, les courbes de température et les débits, sont enregistrés numériquement. Les ingénieurs peuvent analyser les taux de corrosion, identifier les zones vulnérables et affiner les sélections de matériaux à l'aide de données fiables et traçables.

Étape 5: Achèvement des tests et manipulation des échantillons dans une chambre d'essai de gaz nocif
Après l'essai, les gaz résiduels sont purgés en toute sécurité et la chambre automatiquement nettoyée. Les échantillons sont extraits pour une inspection visuelle, une analyse de perte de poids ou des tests électriques. La reproductibilité et la sécurité sont assurées, ce qui rend les tests à long terme pratiques et efficaces.

Noxious Gas Test Chamber

Fiabilité des tests avec chambre d'essai de gaz nocif: conformité avec les normes internationales

Compatibilité des normes pour les essais de corrosion accélérés:

IEC 60068-2-60: Essais environnementaux pour la corrosion des gaz à écoulement mixte électronique.
ASTM G85: Test de pulvérisation de sel modifié avec injection de SO2.
ISO 21207: Essais de corrosion dans les atmosphères artificielles.

Traçabilité des données pour les essais de matériaux Confiance:
Le système de journalisation numérique de l'industrie LIB enregistre chaque paramètre en temps réel, garantissant une traçabilité complète et permettant une modélisation à vie de haute précision.

Avantage de marque:
La chambre fournit des tests de corrosion reproductibles et conformes aux normes, tandis que les systèmes de contrôle avancés de l'industrie LIB garantissent des expériences précises et de longue durée qui répondent aux exigences de test mondiales les plus strictes.

Domaines d'application et performances démontrées de la chambre d'essai de gaz nocif

Vérification des composants critiques dans les tests de corrosion accélérée:

Couches galvanisées d'or, d'argent et de nickel
Masque de soudure PCB et traces conductrices
Connecteur de contacts exposés à des environnements atmosphériques complexes

Optimisation du cycle de R & D grâce à des tests accélérés:

Des tests qui prendraient des années dans des conditions naturelles peuvent être effectués en 14 à 21 jours, fournissant des résultats statistiquement significatifs.
Les tests accélérés permettent une évaluation plus rapide des matériaux, une validation de la conception et une optimisation des produits.

Avantage d'industrie de LIB:
La chambre prend en charge des tests continus dans diverses conditions, permettant une évaluation simultanée de plusieurs échantillons et matériaux. Sa haute précision et sa fiabilité réduisent considérablement le temps de développement et améliorent les performances du cycle de vie des produits.

Amélioration de la fiabilité des produits avec la chambre d'essai de gaz nocif de l'industrie LIB

La chambre d'essai de gaz nocif de l'industrie LIB est un outil de recherche de haute précision qui permet:

Analyse quantitative des mécanismes de corrosion et de défaillance
Optimisation des matériaux et des revêtements protecteurs
Des tests accélérés fiables et reproductibles alignés sur les normes internationales

Avec un contrôle du gaz au niveau de la ppb, un flux d'air uniforme, une surveillance en boucle fermée et une traçabilité complète des données, la chambre à gaz nocive de l'industrie LIB fournit aux chercheurs et aux ingénieurs la confiance nécessaire pour prédire la longévité des matériaux, améliorer la fiabilité du produit et raccourcir les cycles de développement.
