Chambre de conditionnement

Name: Chambre de conditionnement
Brand: Xi'an LIB Environmental Simulation Industry

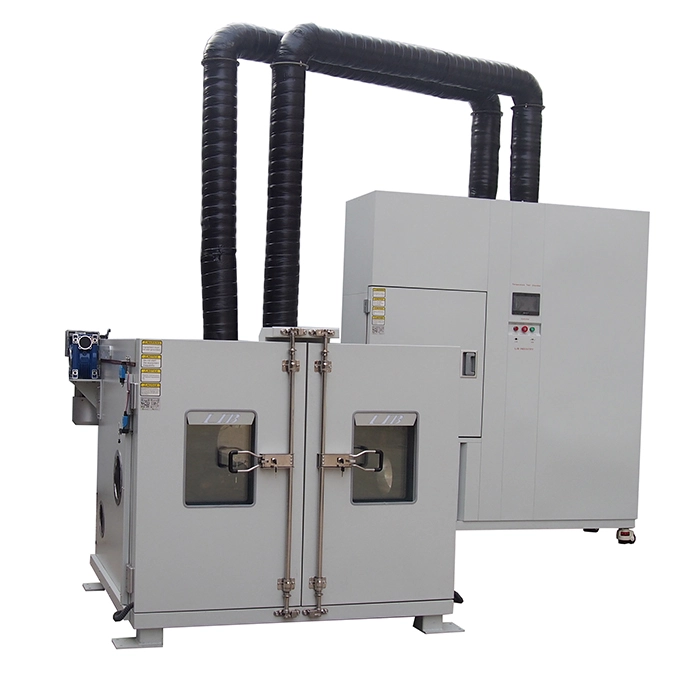

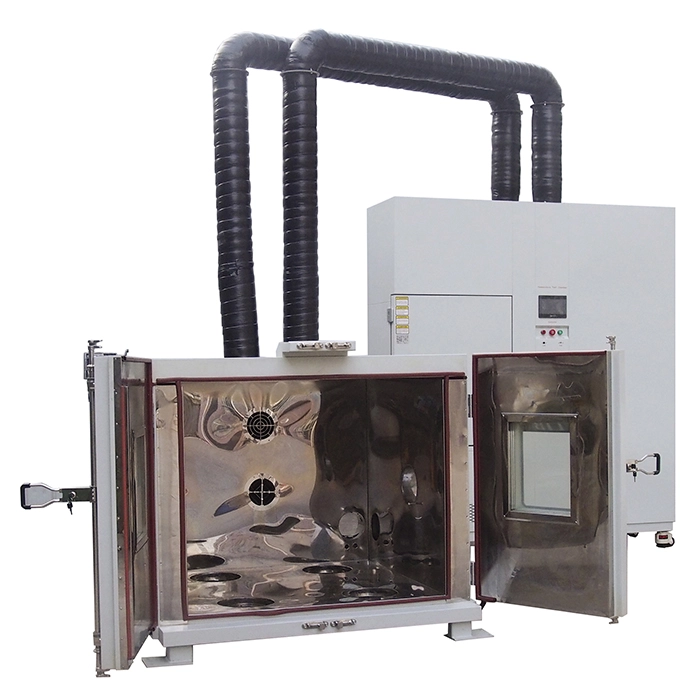

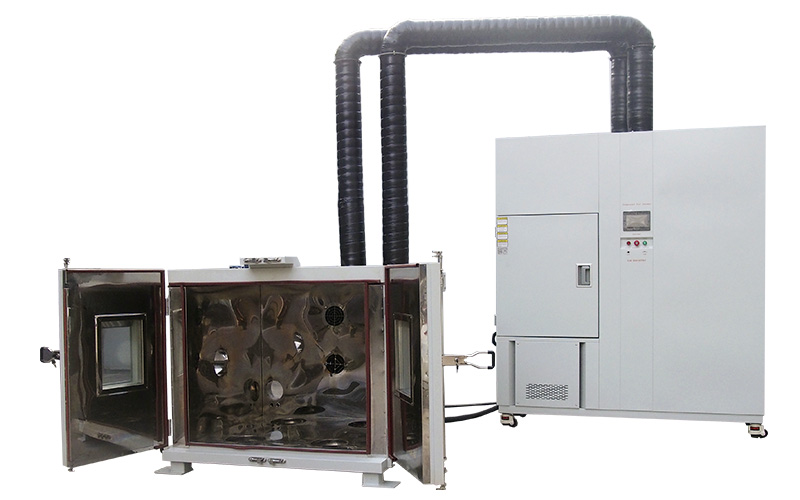

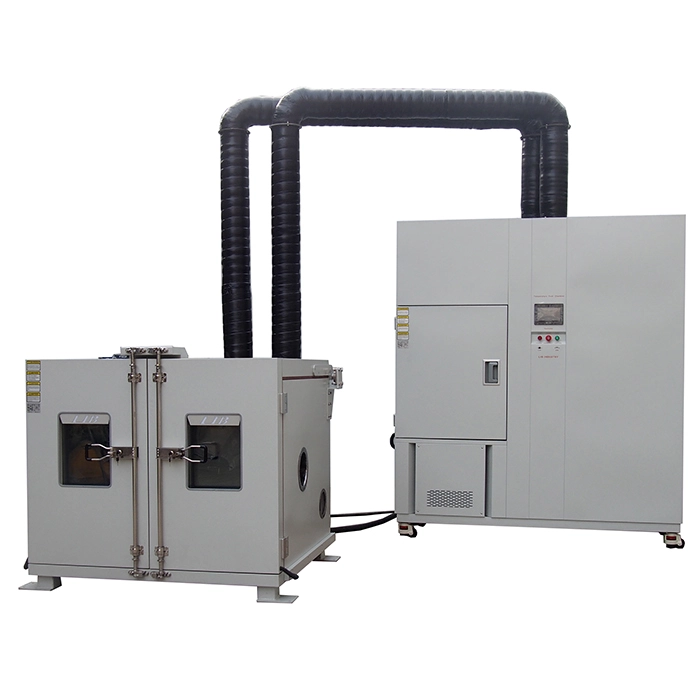

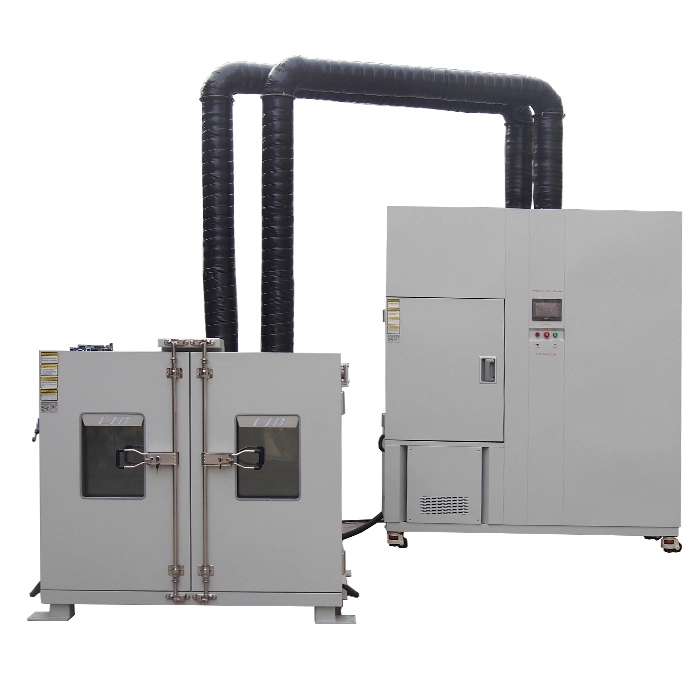

La chambre de conditionnement LIB sépare complètement la salle de travail du système de contrôle et de l'unité de réfrigération/chauffage. La salle de travail indépendante est entièrement fermée, équipée de capteurs de température et d'humidité de haute précision et d'un système de circulation d'air, qui peut rapidement créer des plages de température extrêmes de-70 ° C à + 150 ° C et des environnements d'humidité allant de 10% HR à 98% HR.

Capacité de salle de travail 100L,225L,500L,800L1000L en option, capacité peut également être personnalisé.

Modèle: TH-100C, TH-225C, TH-500C, TH-800C, TH-1000C

Norme: AAMA501, D4169-16 ASTM, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-812D

Caractéristiques et avantages de la chambre de conditionnement

1. le compresseur, le condenseur et les autres composants de puissance sont séparés de la salle de travail, ce qui réduit l'empreinte de l'équipement.

2. le fonctionnement indépendant de l'unité peut directement décharger la chaleur à l'extérieur, et améliorer la précision du contrôle de la température et de l'humidité dans la salle de travail.

3. Les unités externes peuvent être configurées avec des systèmes de refroidissement/chauffage de puissance plus élevée pour répondre rapidement aux changements de température (-70 ° C à 150 ° C large gamme).

4. L'unité de puissance est située à l'écart de la zone d'exploitation pour réduire la pollution sonore du laboratoire (<60 dB).

Spécifications de la chambre de conditionnement

Nom	Chambre de conditionnement
Modèle	TH-100	TH-225	TH-500	TH-800	TH-1000
Dimension interne (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimension globale (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volume intérieur	100L	225L	500L	800L	1000L
Charge de chaleur	1000W
Plage de température	A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃
Fluctuation de température	± 0.5 ℃
Déviation de la température	± 2.0 ℃
Gamme d'humidité	20% ~ 98% RH
Déviation d'humidité	± 2.5% HR
Taux de refroidissement	1 ℃ / min
Taux de chauffage	3 ℃ / min
Système de refroidissement	Système de réfrigération mécanique de compression
Unité de réfrigération	Compresseur français TECUMSEH
Élément chauffant	Réchauffeur Nichrome
Contrôleur	Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet
Système d'approvisionnement en eau	Approvisionnement en eau automatique, système de purification d'eau
Humidificateur	Isolation externe, humidificateur d'évaporation de surface en acier inoxydable
Dispositif de sécurité	Protection contre la combustion sèche de l'humidificateur; protection contre les surtempératures; protection contre les surintensiations; protection contre les réfrigérants à haute pression; protection contre les pénuries d'eau; protection contre les fuites de terre
Matériau extérieur	Plaque d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Isolation thermique	Mousse polyuréthane et coton d'isolation
Fenêtre d'observation	Éclairage intérieur, étanchéité en caoutchouc de silicone à double couche thermo stabilité
Configuration standard	1 trou de câble avec prise; 2 étagères

Détails de la chambre de conditionnement

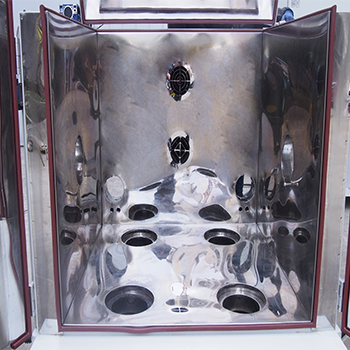

Workrooom

Acier inoxydable SUS304, doublé d'une isolation thermique pour assurer la stabilité de la température et de l'humidité (± 0.5 ° C, ± 2.5% HR).

Il peut être personnalisé pour accueillir de grandes pièces de test (batteries automobiles, équipement complet).

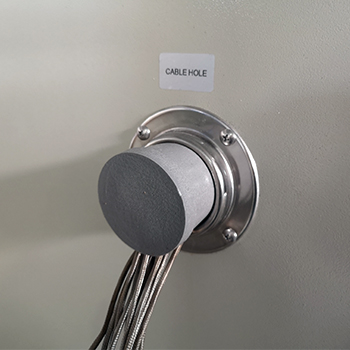

Trou de câble d'essai

Trou traversant standard (φ 50mm) pour supporter des câbles d'alimentation externes, des câbles de données ou des capteurs. Il a une bague d'étanchéité en silicone.

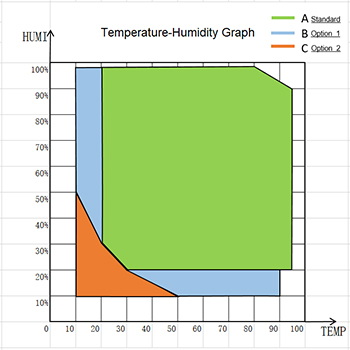

Contrastion large de température et d'humidité

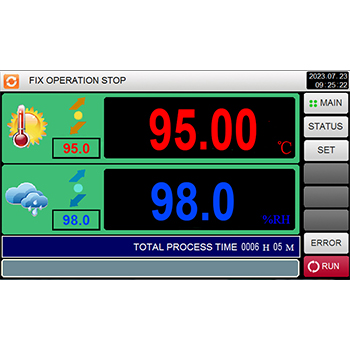

Contrôleur

Prend en charge la programmation, peut régler une courbe de température et d'humidité à plusieurs étages (comme le test de cycle: 25 ° C →-40 ° C → 85 ° C, pente 5 ° C/min). L'interface Ethernet ou RS-485 est connectée au PC pour réaliser la collecte de données à distance et la gestion des alarmes.
