La CEI 61215 est l'une des normes internationales les plus reconnues pour la qualification de conception et l'approbation de type des modules photovoltaïques en silicium cristallin (PV). Plutôt que de se concentrer sur une seule métrique de performance, la norme évalue si un module PV peut maintenir la sécurité électrique, la puissance de sortie et l'intégrité structurelle après une exposition prolongée aux contraintes environnementales et opérationnelles.

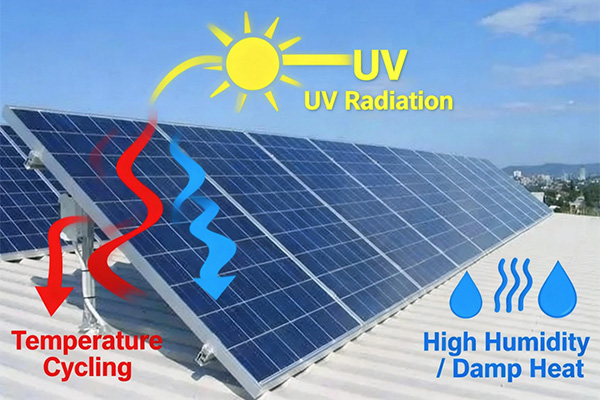

Les pannes de terrain des modules PV résultent rarement d'un événement extrême. Au lieu de cela, ils sont généralement causés par un vieillissement environnemental cumulatif, comme des fluctuations de température répétées, une exposition à l'humidité à long terme et un rayonnement ultraviolet (UV). Pour cette raison, les tests environnementaux et climatiques constituent l'épine dorsale de la qualification IEC 61215.
Cet article explique la structure de la CEI 61215, met en évidence les tests de fiabilité environnementale les plus critiques et montre commentIndustrie LIBPrend en charge ces tests grâce à des chambres de test d'humidité de température, des chambres de test environnemental PV avec des taux de rampe de température rapides et des chambres d'essai UV-tout en offrant des solutions de laboratoire IEC 61215 complètes.
CEI 61215 organise la qualification du module PV en plusieurs catégories de test majeures, chacune ciblant un mécanisme de défaillance différent:
Performance électrique et tests de sécurité
Vérification de la puissance de sortie, de l'isolation et de la sécurité électrique dans des conditions définies.
Tests de résistance mécanique
Évaluation de la résistance au vent, à la neige et aux charges d'impact.
Tests de vieillissement environnemental
Simulation d'une exposition à long terme au cycle de température, à l'humidité et au rayonnement UV.
Tests de gel de la chaleur et de l'humidité humides
Évaluation accélérée de la dégradation liée à l'humidité et de la fatigue des matériaux.
Tests spéciaux et de référence
Y compris la diode de dérivation, l'endurance des points chauds et les évaluations liées au PID.
Parmi ces catégories, les tests de vieillissement environnemental sont les plus chronophages et les plus sensibles aux échecs, et ils reposent fortement sur une simulation climatique et radiologique précise.
Les tests de vieillissement environnemental sont conçus pour reproduire des années d'exposition à l'extérieur dans une période de laboratoire contrôlée. Ils abordent directement les mécanismes de dégradation les plus courants observés dans les modules PV, y compris la fatigue des joints de soudure, le vieillissement des encapsulants, la pénétration d'humidité, la corrosion et la dégradation des matériaux induite par les UV.
Étant donné que ces tests appliquent une contrainte continue ou cyclique sur des centaines ou des milliers d'heures, la stabilité, l'uniformité et la fiabilité à long terme de l'équipement de test sont essentielles pour obtenir des résultats valides et reproductibles.
Le test de cyclage thermique évalue la capacité d'un module PV à résister aux changements de température répétés causés par les variations quotidiennes et saisonnières.
Conditions d'essai typiques
Plage de température de-40 °C à 85 °C,Répété pour jusqu'àCycles 200.
Mécanismes d'échec évalués
Fissuration des joints de soudure, fatigue d'interconnexion, microfissures cellulaires et inadéquation de l'expansion du matériau.
Solution de l'industrie LIB-Chambres de test environnemental PV
L'industrie LIB fournitChambres d'essai environnemental PVSpécialement conçu pour les modules photovoltaïques de grand format et les programmes de cyclage thermique de longue durée requis par IEC 61215.
Les principaux avantages comprennent:
Taux de changement de température rapide jusqu'à3.4 °C/min, Permettant l'achèvement efficace des tests thermiques à cycle 200 sans compromettre la précision du contrôle
-60 ℃ ~ + 100 ℃Large plage de température couvrantIEC 61215Exigences avec des performances stables à des températures extrêmes basses et élevées
Uniformité à haute température sur de grands modules PV, minimisant l'écart bord-centre pendant le cycle rapide
Test de module PV pleine grandeur, permettant à l'ensemble du panneau d'être testé en une seule unité pour une simulation de stress réaliste
Capacité d'échantillon personnalisable, prenant en charge plusieurs modules PV par test
Échantillons réglables, s'adaptant aux dimensions et aux épaisseurs de module variables pour répondre aux différentes exigences de laboratoire ou de production
Ces fonctionnalités garantissent une simulation de contrainte thermique fiable tout en réduisant le temps total d'essai et en améliorant le débit de laboratoire.
Ces tests évaluent la capacité des modules PV à résister au vieillissement lié à l'humidité et aux contraintes de gel-dégel causées par des cycles répétés de condensation, de congélation et de décongélation.
Conditions d'essai typiques
Chaleur humide:85 °C / 85 % HRPour1000 heures
Gel d'humidité: exposition élevée à l'humidité suivie d'un refroidissement rapide à des températures inférieures à zéro, répété pendant plusieurs cycles
Mécanismes d'échec évalués
Hydrolyse encapsulante, corrosion des pièces conductrices, dégradation de l'isolation, délaminage, défaillance du joint et contrainte mécanique due à l'expansion/contraction
Solution de l'industrie LIB-Chambres d'essai d'humidité de la température
L'industrie LIB fournitChambres d'essai d'humidité de températureCapable d'effectuer des tests de chaleur humide et de gel d'humidité pour les modules photovoltaïques pleine grandeur, assurant une évaluation complète de l'humidité et des contraintes thermiques.
Les principaux avantages comprennent:
Contrôle précis à85 °C / 85 % HRPour les tests de chaleur humide, avec une dérive d'humidité minimale pendant une opération de longue durée
Performances stables à basse température pour les cycles de gel d'humidité, assurant des simulations de gel-dégel précises et reproductibles
Température uniforme± 0.5 °CEt humidité± 2.5 % HR, Garantissant une exposition cohérente sur de grandes surfaces de module PV
Intérieur de chambre SUS304 durable et résistant à la corrosion, adapté aux tests prolongés d'humidité élevée
Transitions en douceur entre les phases de température, minimisant le dépassement et garantissant un cyclisme fiable
Capacité d'échantillon personnalisable, prenant en charge plusieurs modules par test
Ces chambres d'humidité de température fournissent une solution polyvalente et fiable pour effectuer les deux tests de manière efficace, précise et à pleine échelle du module, reproduisant les contraintes environnementales du monde réel.
Le préconditionnement UV expose les modules PV au rayonnement ultraviolet contrôlé avant d'autres tests environnementaux.
Objectif
Évaluer le vieillissement induit par les UV des encapsulants, des matériaux de feuille de fond et des revêtements de surface.
Pourquoi c'est important
La dégradation des UV accélère souvent les mécanismes ultérieurs d'humidité et de vieillissement thermique, influençant les résultats globaux des tests.
Solution de l'industrie LIB-Chambre d'essai de préconditionnement UV
Industrie LIBChambres d'essai de préconditionnement UVSont conçus pour fournir une exposition contrôlée et uniforme aux ultraviolets pour le préconditionnement du module PV.
Principaux avantages-Chambre d'essai de préconditionnement UV pour panneaux solaires
Spectre UV solaire pertinent avec une configuration de lampe améliorée
La dernière série UVP utiliseTout-UVALampes fluorescentes avec une petite proportion contrôlée deUVB, Répondant précisément aux exigences de préconditionnement CEI 61215 tout en offrant une irradiance plus uniforme sur toute la surface du module PV.
Contrôle de dose UV stable et à base d'énergie
Objectifs énergétiques cumulatifs dans le280-320 nm et 320-400 nmLes bandes garantissent une contrainte matérielle constante et des résultats de vieillissement reproductibles sur plusieurs lots de test.
Régulation indépendante de la température du panneau thermique et noir (BPT)
Température de l'air de la chambre(Ambiant à 90 °C ± 2 °C)EtBPT (35-80 °C)Sont contrôlés indépendamment, éliminant le couplage thermique et garantissant que les mécanismes de vieillissement par UV purs sont appliqués avec précision.
Compatibilité pleine taille du module PV
Les supports d'échantillons verticaux accueillent de grands panneaux solaires, permettant de tester plusieurs modules simultanément avec une géométrie d'exposition stable et aucune ombre par irradiance.
Optimisé pour les séquences d'essai IEC 61215
Conçu comme une étape de préconditionnement UV avant la chaleur humide, le cycle thermique ou les tests climatiques combinés, permettant une intégration transparente dans les flux de travail complets de qualification photovoltaïque.
Fiable, opération à long terme
Une sortie d'irradiance stable, une distribution de rayonnement uniforme et une construction de chambre durable garantissent des performances constantes sur des périodes de test prolongées, prenant en charge des résultats de préconditionnement précis et répétables.
En offrant un préconditionnement UV constant, ces systèmes aident à garantir des résultats de tests environnementaux précis et reproductibles en aval.
Au-delà des chambres de test environnementales individuelles, l'industrie LIB soutient la conception et la livraison de laboratoires de test IEC 61215 complets, adaptés aux tailles de modules spécifiques, aux exigences de débit et aux stratégies de certification.
En plus des tests de vieillissement environnemental, IEC 61215 comprend plusieurs vérifications électriques, thermiques et fonctionnelles. Ces tests sont essentiels pour la qualification globale, mais sont généralement à court terme ou basés sur des événements et reposent sur des systèmes de test électriques ou mécaniques dédiés plutôt que sur des équipements de simulation climatique.
Test d'endurance à chaud
Évalue la résistance à la surchauffe localisée causée par un ombrage partiel ou une discordance cellulaire.
Test thermique de la diode de dérivation
Vérifie la stabilité thermique des diodes de dérivation dans des conditions de polarisation inverse.
Tests d'isolation, diélectrique et de fuite humide
Assurer la sécurité électrique et l'intégrité de l'isolation, en particulier dans des conditions humides.
Test de dégradation induite par le potentiel (PID) (référence)
Généralement effectué selon IEC TS 62804 pour évaluer le risque de perte de puissance sous contrainte à haute tension.
Ces tests complètent généralement les évaluations du vieillissement environnemental et sont effectués avant et après les tests climatiques pour confirmer la conformité aux critères d'acceptation de la CEI.
Une séquence de tests environnementaux standard CEI 61215 comprend généralement:
Mesure de la performance électrique de base
Préconditionnement UV
Exposition à la chaleur humide
Cyclisme thermique et/ou test de gel d'humidité
Inspections et mesures intermédiaires
Vérification finale électrique et de sécurité
Les tests environnementaux ne sont pas des procédures isolées; leur effet combiné fournit une vue complète de la fiabilité à long terme des modules.
Alors que les chambres de test individuelles répondent aux exigences spécifiques de la 61215 CEI, la conformité totale nécessite souvent une approche de laboratoire au niveau du système.
L'industrie LIB prend en charge les clients à plusieurs niveaux:
Chambres d'essai autonomes d'humidité de la température
Chambres de test environnemental PV avec capacité de rampe de température rapide
Chambres de test UV pour le préconditionnement et le vieillissement
Planification personnalisée et intégration de laboratoires de test IEC 61215 complets
Cette flexibilité permet aux fabricants, aux laboratoires et aux instituts de recherche de passer des tests environnementaux ciblés à la capacité de qualification complète.
Avec des chambres de test environnementales spécialisées et la capacité de fournir des solutions de laboratoire IEC 61215 complètes, l'industrie LIB aide les fabricants de PV à transformer les normes internationales en processus de test fiables et en confiance des produits à long terme.
Communiquez avec l'industrie LIBInquiry@libtestchamber.comPour discuter des solutions de test environnemental IEC 61215 personnalisées pour vos modules PV.
Garantie de 3 ans | Assistance technique à vie | Réponse rapide d'ingénierie
