À l'intérieur de la chambre de choc thermique de LIB: comment les conceptions à deux zones et à trois zones accélèrent les tests de fiabilité

Sep 03 2025

Table of Content [Hide]

Quand les conditions du monde réel ont un coup dur

Imaginez l'unité de commande électronique (ECU) d'une voiture par un matin glacial de janvier dans le nord du Canada. À l'aube, il fait face à-40   ° C. Quelques heures plus tard, après la rotation du moteur, les températures internes peuvent dépasser 80 ° C. Les ingénieurs ne peuvent pas attendre des années pour voir si l'ECU survit-c'est là queChambres de choc thermiqueEntrez, simulant des changements de température rapides et extrêmes pour révéler des vulnérabilités avant que les produits n'atteignent le champ.

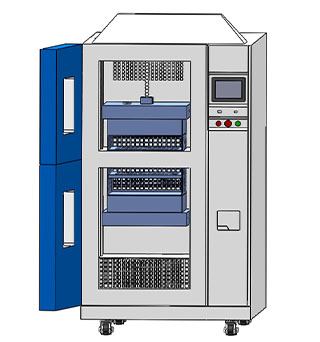

Différences structurelles: double zone vs trois zones

Aspect	Double-Zone (Série 2TS)	Trois zones (série 3TS)
Mise en page de chambre	Deux chambres indépendantes (chaud et froid) empilées verticalement	Trois chambres (chaud, ambiant, froid) avec zone d'échantillon fixe
Transfert d'échantillon	Panier mobile fait la navette entre les zones en ≤ 3 s	La commutation du flux d'air redirige l'air chaud/froid vers des échantillons stationnaires en ≤ 15 s
Style de transition	Crée des changements de température brusques et extrêmes	Fournit une étape ambiante intermédiaire pour les transitions graduelles
Stress mécanique	Le mouvement du panier peut ajouter une légère contrainte mécanique aux échantillons	Pas de mouvement-idéal pour les assemblages fragiles ou de précision
Efficacité de l'espace	Compact, peu encombrant pour les petits laboratoires	Une empreinte plus grande mais soutient des tests délicats

Spécification Aperçu

Caractéristique	Double-Zone (Série 2TS)	Trois zones (série 3TS)
Structure	Zones chaudes et froides avec panier d'essai mobile (transfert ≤ 3  s)	Zones chaudes, ambiantes, froides avec échantillons stationnaires, commutation d'air
Volume et charge	22   L-505  L, 20-60  kg	100  L-500  L , 10-35  kg
Gamme Temp	Chaud: jusqu'à 220   °C, Froid: − 75   °C	Chaud: jusqu'à 220   °C, Froid: − 75   °C
Précision	± 0.5   °C
Contrôle et sécurité	Écran tactile PLC, Ethernet, protection contre les surtempératures/surintensités/fuites	Même chose, plus des programmes en plusieurs étapes et une surveillance à distance
Applications recommandées	Test rapide à haute fréquence: PCB, semi-conducteurs, capteurs, modules ECU	Assemblages grands ou sensibles: avionique aérospatiale, appareils militaires, instruments de précision
Personnalisation	Volume, plage de température, transferts liquide-liquide ou air-liquide	Volume, poids, caractéristiques de sécurité, procédés spéciaux

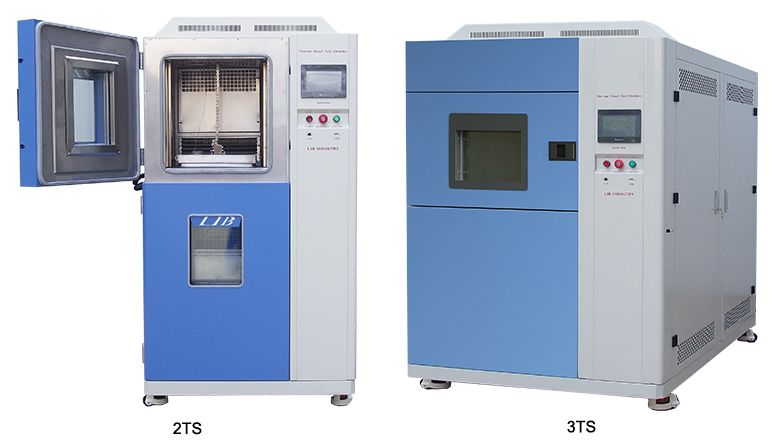

inside_lib’s_thermal_shock_chamber_how_dual-zone_and_three-zone_designs_accelerate_reliability_testing3.jpg

Interprétation:

Les chambres à deux zones excellent dans le cycle rapide pour les petits composants, révélant des micro-fissures ou une fatigue de soudure.

Fournir des transitions contrôlées et graduelles, idéales pour les assemblages sensibles ou de grande taille où la stabilité de l'échantillon est essentielle.

Répondre aux normes mondiales

Les chambres LIB suivent des normes internationales reconnues:

-IEC 60068-2-14-Test de changement de température
-MIL-STD-883-Microélectronique Choc thermique
-JIS C0025-Tests électroniques japonais

Ces certifications garantissent que les résultats des tests sont globalement acceptés pour la qualification du produit.

Applications dans le monde réel

· Automobile: les chambres à deux zones valident les batteries, les capteurs et les écus EV dans le cadre de simulations rapides d'hiver-été, exposant souvent les fractures des articulations de soudure après moins de cycles.

· Aérospatiale: les chambres à trois zones mettent en évidence les cartes avioniques pour la conformité DO-160, révélant un délaminage progressif et une fatigue thermique en fonctionnement à long terme.

· Electronique: Les plaquettes de semi-conducteurs et les PCB supportent des centaines à des milliers de cycles dans les deux types de chambres, produisant des informations différentes sur l'échec précoce par rapport à la dégradation à long terme.

· Instruments de défense et de précision: les tests fixes à trois zones minimisent les chocs mécaniques, contribuant ainsi à garantir que l'alignement optique et l'étalonnage de précision restent intacts même après un cycle de température rigoureux.

En reproduisant des conditions réalistes, les ingénieurs peuvent détecter les faiblesses, affiner les conceptions et réduire les défaillances coûteuses sur le terrain.

Avantages d'ingénierie de chambre d'essai de choc thermique de LIB

· Transferts rapides mais précis (≤ 3  s en double zone, ≤ 15  s en trois zones)

· Récupération rapide de la température (≤ 5  min)

· Tailles de chambre personnalisables pour les petits et grands échantillons

· Écran tactile PLC avancé avec support multi-programme et surveillance à distance

· Sécurité et efficacité: protection contre les températures supérieures, purge d'azote en option, réfrigération écoénergétique

Ces caractéristiques rendent les chambres LIB fiables, sûres et adaptables à diverses industries.

Conclusion et appel à l'action

Les tests de choc thermique comblent le fossé entre les simulations de laboratoire et les performances réelles. Avec des chambres LIB à deux zones et à trois zones, les ingénieurs peuvent sélectionner le bon outil pour leurs objectifs-qu'ils aient besoin d'un dépistage rapide des points faibles ou d'informations sur la fiabilité à long terme.

Prêt à élever vos tests de produits? Explorez la gamme complète de chambres de choc thermique de LIB ou contactez nos experts àInquiry@libtestchamber.comPour concevoir une solution personnalisée adaptée à vos besoins.
