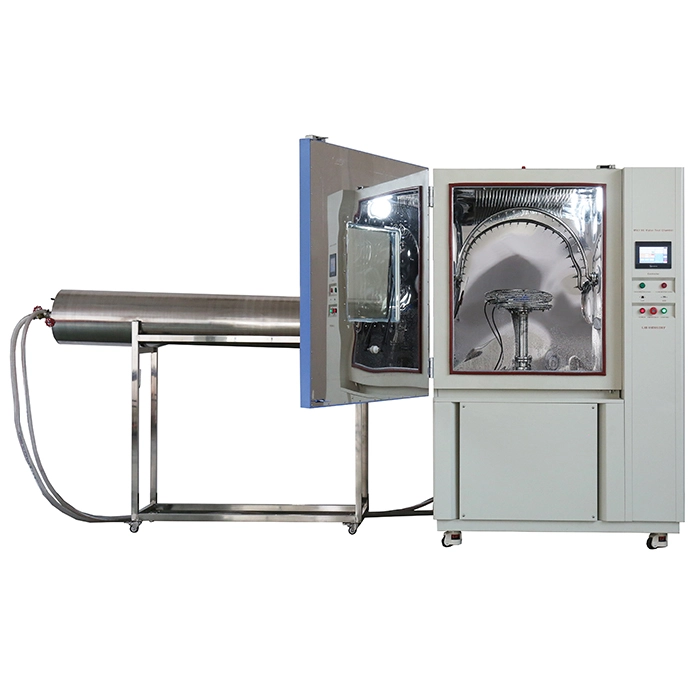

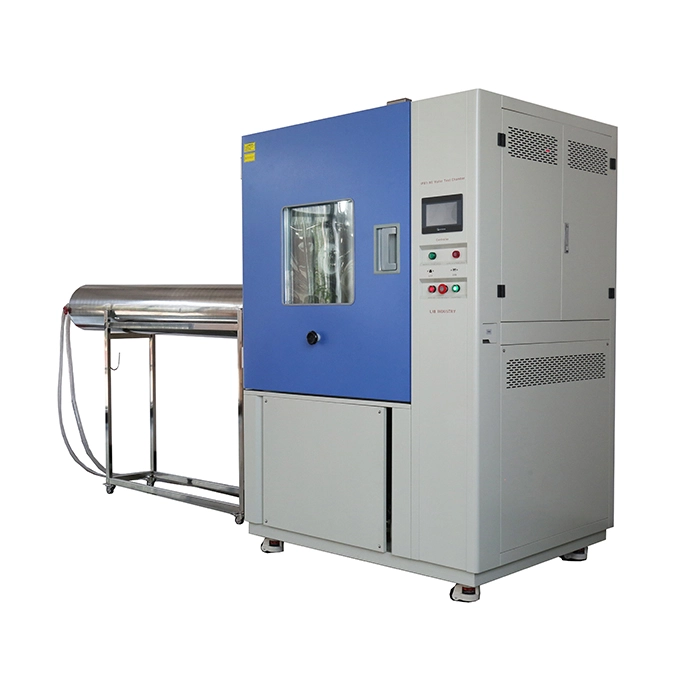

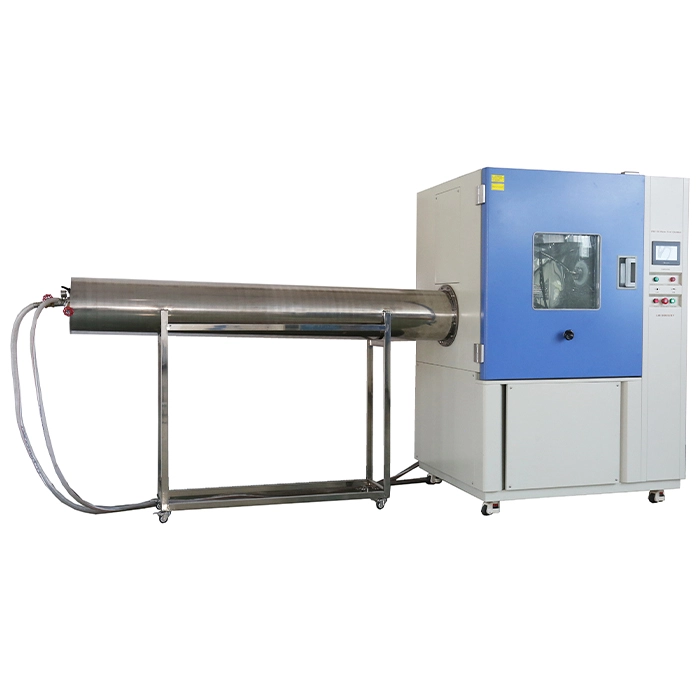

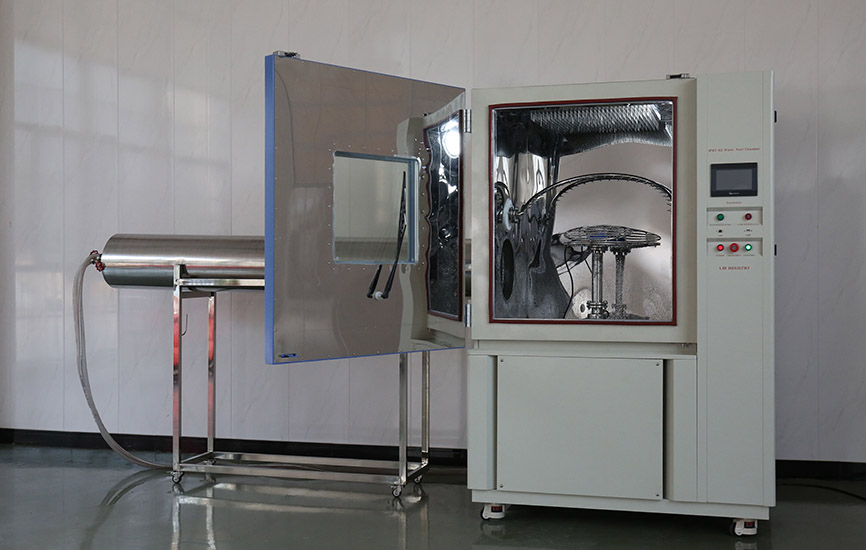

Dispositif de test d'étanchéité à l'eau IP

Name: Dispositif de test d'étanchéité à l'eau IP
Brand: Xi'an LIB Environmental Simulation Industry

Le dispositif de test d'étanchéité IP évalue la capacité d'étanchéité du produit dans différents environnements aquatiques conformément à IEC 60529, pour garantir que les composants électroniques et mécaniques internes ne sont pas affectés par l'eau et fonctionnent normalement.

Le dispositif de test d'étanchéité IP de LIB comprend IPX1, X2, X3, X4 X5, X6, un dispositif expérimental permettant d'atteindre 6 niveaux de test d'étanchéité. LIB fournit également des équipements expérimentaux avec des indices d'étanchéité IPX7 IPX8, IPX9K.

Modèle : RD-800C, RD-1200C

Normes : GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Dispositif de test IP à eau LIB pour solutions de test de pluie IPX1–IPX4

Caractéristiques et avantages du dispositif d'essai IP à l'eau

1. Différents niveaux d'environnement d'essai d'étanchéité IPX1 à IPX6 peuvent être simulés, y compris goutte à goutte vertical, goutte à goutte inclinée à 15°, goutte à goutte, éclaboussure, pulvérisation et jet puissant.

2. Des paramètres tels que la quantité d'eau de goutte à goutte lors de l'essai goutte à goutte, l'angle et la vitesse de l'essai au tube oscillant, et le débit d'eau lors de l'essai de pulvérisation peuvent être réglés avec précision selon différentes normes d'essai et besoins.

3. Le dispositif d'essai IP à l'eau se compose d'un bac de goutte à goutte, d'un dispositif oscillant, d'un dispositif de projection d'eau, d'un plateau tournant, d'un système de contrôle, etc., permettant d'installer et de fixer facilement l'échantillon testé pour garantir sa position stable.

4. Une grande fenêtre d'observation permet aux opérateurs d'observer directement l'état de l'échantillon pendant l'essai, et peut également intégrer un système de surveillance.

Spécifications du dispositif d'essai IP à l'eau

Modèle	RD-800C	RD-1200C
Dimensions internes (mm)	900950950	130013501370
Dimensions hors tout (mm)	118014201920 (hors tube en acier inoxydable)	154018202200 (hors tube en acier inoxydable)
Volume utile (L)	810	2400
Dimensions du bac de goutte à goutte	600*600	1000*1000
Rayon du tube oscillant	400mm	600mm
Tube de projection d'eau	2400mm	2300mm
Diamètre des orifices de pulvérisation	φ0,4mm
Espacement des trous	50 mm
Angle d'oscillation du tube oscillant	0 ~ ±180° (Réglable)
Buses de jet	IPX5 : Dia6,3mm, IPX6 : Dia12,5mm
Distance du jet	2,5~3 mètres
Vitesse de rotation du plateau tournant	1 tr/min (vitesse réglable)
Contrôleur	Contrôleur à écran tactile LCD couleur programmable, connexion Ethernet, port USB
Système d'alimentation en eau	Réservoir d'eau, pompe de surpression, alimentation en eau automatique, système de purification de l'eau
Dispositif de sécurité	Protection contre la surchauffe ; Protection contre les surintensités ; Protection contre le manque d'eau ; Protection contre les fuites à la terre ; Protection de séquence de phase
Matériau extérieur	Tôle d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Fenêtre d'observation	Double vitrage isolant avec essuie-glace

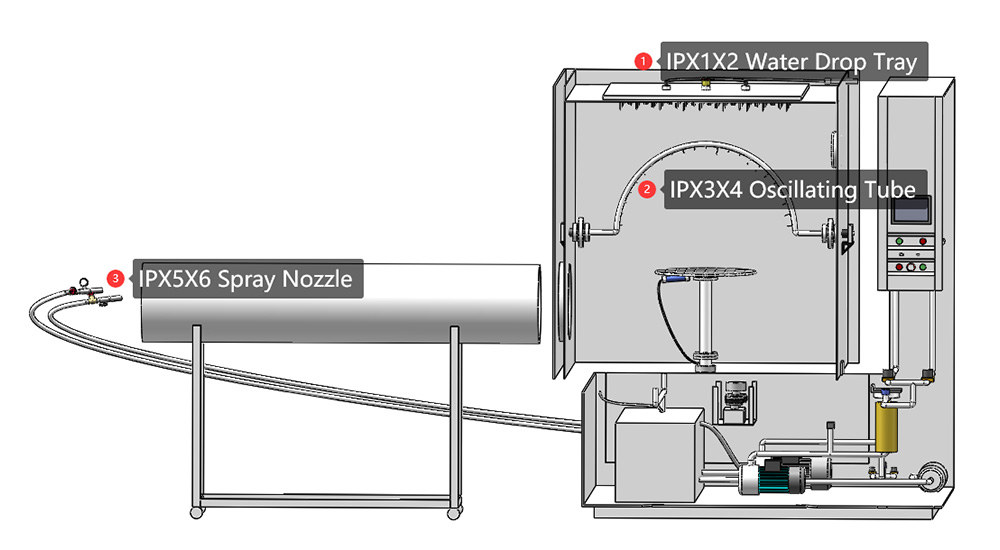

Configuration du dispositif d'essai IP à l'eau

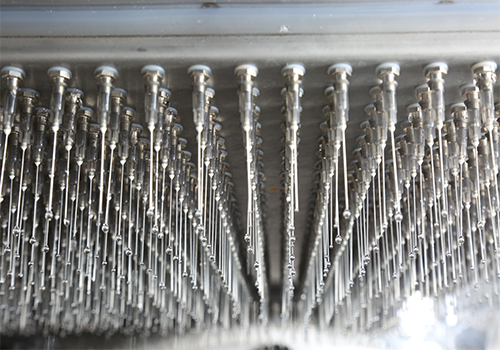

1. Bac de goutte à goutte IPX1X2

Fabriqué en tôle d'acier inoxydable SUS304, le fond est percé d'orifices de goutte à goutte, et une gargouille spéciale est installée dans l'orifice, d'un diamètre intérieur de 0,4 mm.

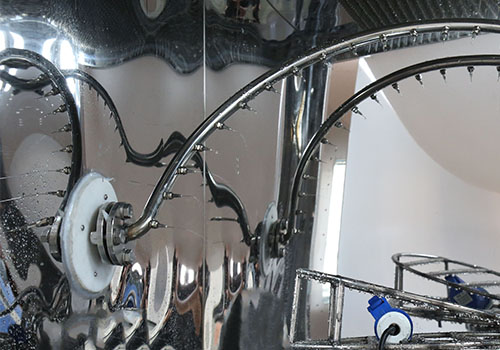

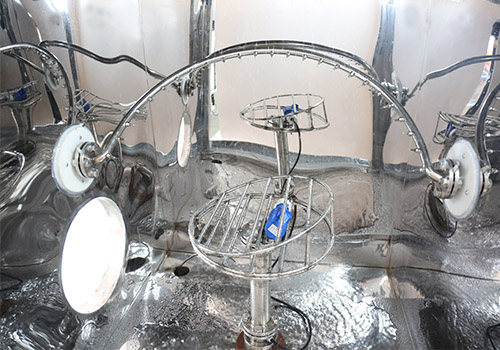

2. Tube oscillant IPX3X4

Le tube oscillant est pourvu d'un orifice de pulvérisation, espacement des trous de 50 mm, et le diamètre de l'orifice est de 0,4 mm. Le moteur d'entraînement fait osciller le tube oscillant de manière alternative, et l'angle d'oscillation du tube oscillant est de ±180° pour simuler la pulvérisation et les éclaboussures dans différentes directions.

Le diamètre du tube oscillant est de 400 mm, 600 mm, le diamètre du tube oscillant peut être personnalisé.

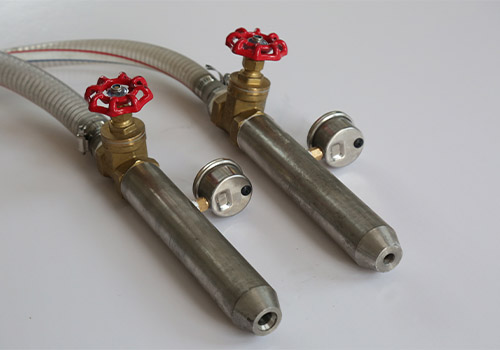

3. Buse de pulvérisation IPX5X6

Deux buses sont installées sur le tube de pulvérisation pour les essais IPX5 et IPX6 respectivement, le diamètre de l'orifice de pulvérisation est de 6,3 mm et 12,5 mm, et l'intensité de pulvérisation peut être réglée dans la plage de 12,5 à 100 L/min.
