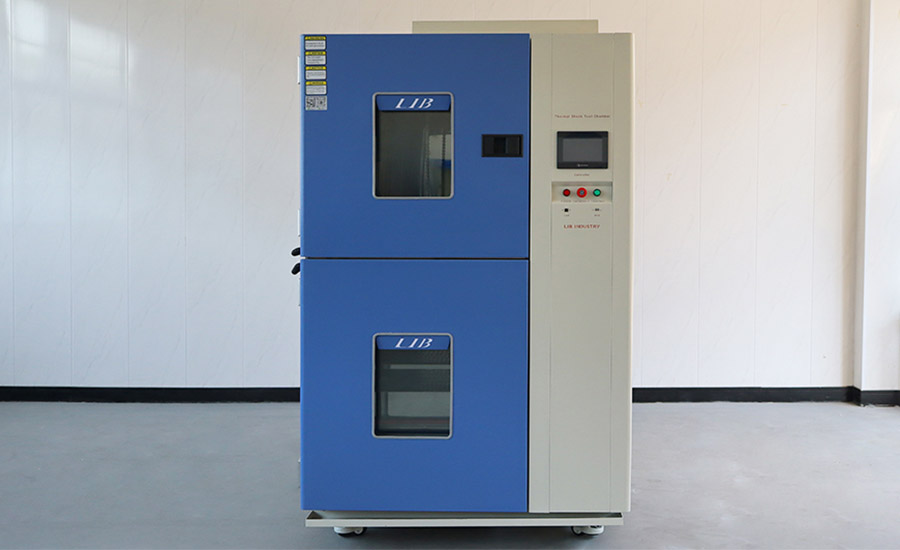

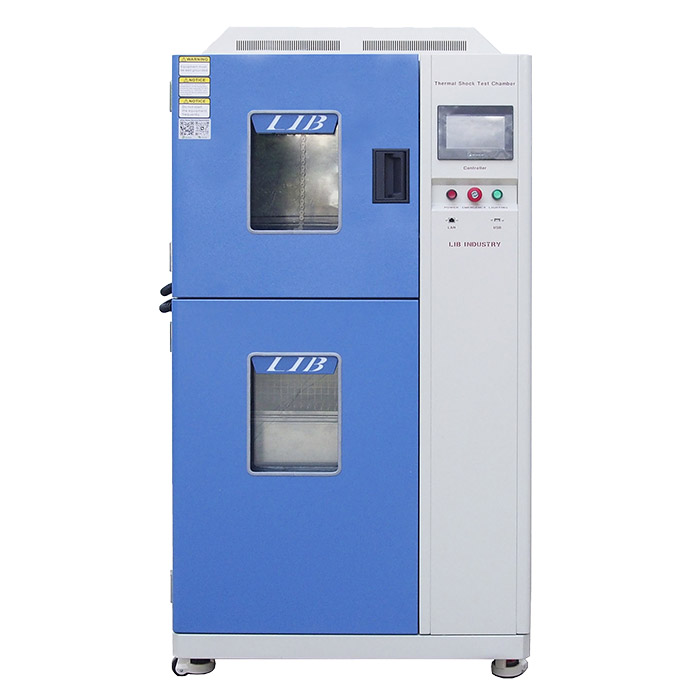

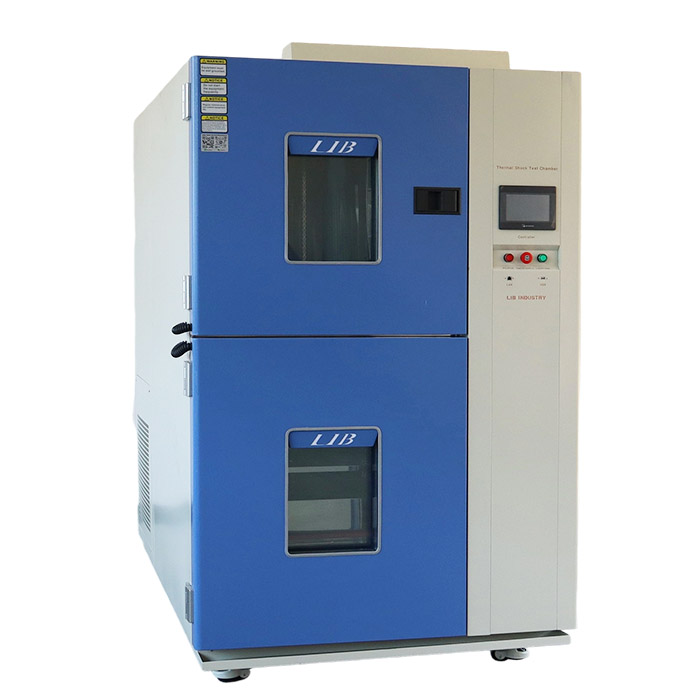

Chambre de choc de température d'air à air

Name: Chambre de choc de température d'air à air
Brand: Xi'an LIB Environmental Simulation Industry

La chambre de choc air-air permet au DUT dans le panier de basculer rapidement entre la zone à haute température (jusqu'à 220 ℃) et la zone à basse température (jusqu'à-75 ℃) dans les 3 secondes, permettant à l'échantillon de subir des changements de température extrêmement durs.

La chambre de choc de la température de l'air à l'air évalue le produit dans un environnement de différence de température sévère et simule la contrainte de dilatation thermique et de contraction à laquelle le produit peut faire face. Aidez à identifier les risques potentiels tels que les fissures des matériaux, les pannes de soudage et les déformations structurelles.

Modèle: TS-162, TS-340, TS-500, TS-1000

Norme: AAMA501, D4169-16 ASTM, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-813D

Caractéristiques et avantages de la chambre de choc de température d'air à air

1. la conception indépendante de la zone de température et le capteur de température de haute précision assurent une conversion de température rapide et uniforme

2. Conforme aux normes de test internationales telles que MIL-STD, CEI et JEDEC, et constitue un choix idéal pour les tests de haute fiabilité de contrôle du stress environnemental (ESS).

3. les échantillons sont automatiquement commutés sans avoir besoin d'ouvrir la porte pour changer de zone, en évitant la fuite d'air froid et chaud. Le processus de test est plus continu et plus économe en énergie.

4. L'échantillon peut basculer rapidement entre deux zones de température (en 3 secondes), ce qui permet d'effectuer plusieurs cycles dans un court laps de temps, améliorant l'efficacité des tests et raccourcissant le cycle de vérification du produit.

Spécifications de la chambre de choc de température d'air à air

Modèle		TS-162	TS-340	TS-500	TS-1000
Dimensions internes (mm)		300300250	450450360	650650500	850850700
Dimension globale (mm)		15608701545	171010201845	191012202265	211014202665
Volume intérieur (mm)		22L	72L	211L	505L
Capacité de chargement		20kg	30kg	50kg	60kg
Salle de préchauffage	Température limite supérieure	220 ℃
	Temps de chauffage	Ambiant ~ 200 ℃, dans les 30 minutes
Chambre pré-cool	Température limite inférieure	-75 ℃
	Temps de refroidissement	Ambiant ~ -70 ℃, dans les 30 minutes
Salle d'essai	Gamme d'exposition à haute température	20 ~ 200 °C ambiants
	Plage d'exposition à basse température	-65 ~ -5 °C
Fluctuation de température		≤ ± 0.5 ℃
Déviation de la température		≤ ± 3 ℃
Temps de récupération de la température		Dans les 5 minutes
Système de refroidissement		Système de réfrigération à compression mécanique, réfrigérant écologique
Contrôleur		Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet

Détails de la chambre de choc de température d'air à air


Système de transfert de panier	Trou de câble

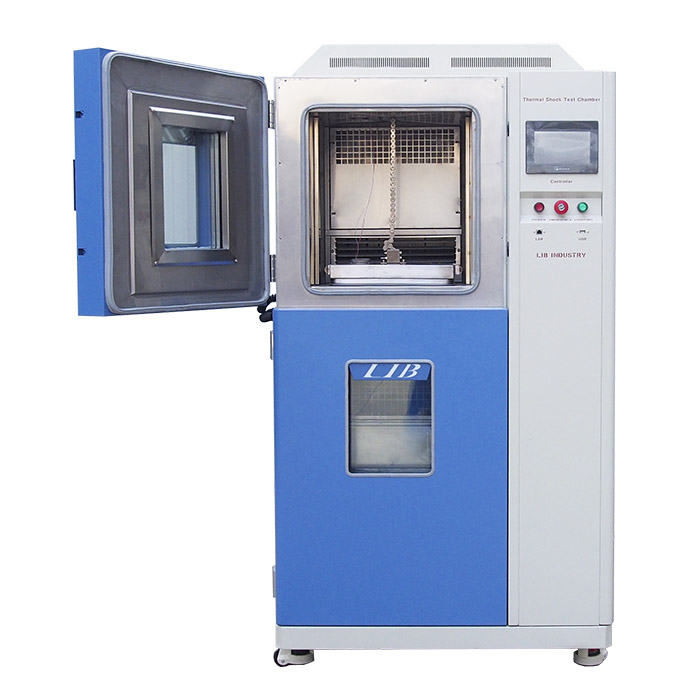

Le panier d'échantillons de structure en alliage à haute résistance peut automatiquement monter et descendre verticalement dans la plage de haute et basse température. Le mouvement est lisse et les éléments d'essai à l'intérieur du panier ne sont pas affectés par les vibrations.	Le trou d'essai (φ 50mm) est ouvert sur le dessus du panier, facilitant l'essai des câbles ou des alimentations externes. Est livré avec une bague d'étanchéité en silicone pour assurer la performance d'étanchéité.

Fenêtre d'observation	Système de réfrigération
Conception de fenêtre d'observation simple/double, fenêtre en verre isolant chauffant à double couche pour éviter la condensation, éclairage LED intégré, ce qui rend le processus de test clair en un coup d'œil.	Tecumseh français, qui est très polyvalent. Système de réfrigération en cascade à deux étages et utilise des réfrigérants respectueux de l'environnement, offrant un refroidissement puissant et un fonctionnement à faible bruit. Méthode de refroidissement: Le refroidissement par eau est facultatif

Contrôleur d'écran tactile	Système de circulation d'air
L'écran tactile couleur, équipé d'un module PLC, prend en charge le contrôle de programme multi-segments, la surveillance en temps réel et l'enregistrement des données, et est intuitif à utiliser. Exportation de données: exportation USB/connexion PC	Le conduit d'air et le ventilateur résistant aux hautes et basses températures à faible bruit permettent la distribution rapide et uniforme de l'air froid et chaud dans chaque zone de température, assurant un chauffage et un refroidissement constants de l'échantillon.
