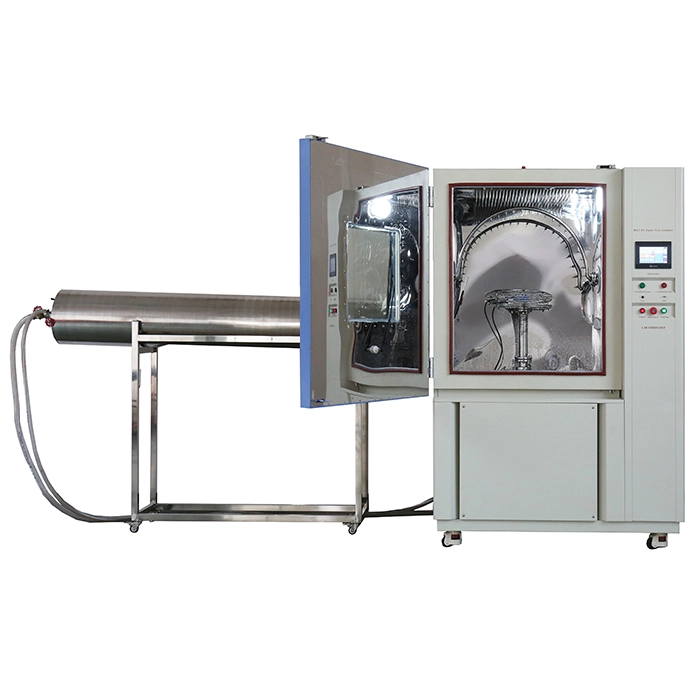

Équipement de test de protection contre les intrusions

Name: Équipement de test de protection contre les intrusions
Brand: Xi'an LIB Environmental Simulation Industry

L'équipement d'essai de protection contre l'intrusion est un équipement professionnel utilisé pour évaluer le niveau de protection du boîtier du produit (niveau IP selon IEC60529). Il teste principalement la capacité de protection contre l'eau liquide (telle que la pluie, les éclaboussures, etc.). Un équipement d'essai de protection contre l'intrusion LIB peut réaliser les tests d'étanchéité IPX1-IPX6.

LIB propose également des équipements d'essai d'eau avec d'autres niveaux de résistance à l'eau，IPX1 IPX2 appareil d'essai d'égouttement, chambre étanche IP56，chambre d'essai IPX3 X4, équipement d'essai IPX8，équipement d'essai IPX9K.

Modèle: RD800C, RD1200C

Norme: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4,IPX5,IPX6

Équipement de test de protection IP pour essais IP normalisés

Caractéristiques et avantages de l'équipement de test de protection contre les infiltrations

1. Un seul équipement de test de protection contre les infiltrations intègre différentes fonctions telles que le goutte-à-goutte, l'arrosage et le jet d'eau, qui peuvent simuler une variété de scénarios de pluie différents.

2. Le contrôleur PLC contrôle l'admission d'eau automatique, et il y a un drain d'eau dans la chambre de travail, et une série de tuyaux sont fournis pour former un système automatique de filtration et de circulation de l'eau.

3. Contrôleur à écran tactile intelligent (sélection multilingue), peut être multi-programmé, combinaison libre de tests de niveau d'étanchéité, test de programmation automatique, les données peuvent être sauvegardées et téléchargées.

4. L'équipement de test de protection contre les infiltrations d'eau fermé est équipé d'un joint d'étanchéité en caoutchouc pour empêcher l'eau d'essai de déborder et protéger l'environnement de test.

Spécifications de l'équipement de test de protection contre les infiltrations

Modèle	RD-800C	RD-1200C
Dimensions intérieures (mm)	900950950	130013501370
Dimensions hors tout (mm)	118014201920 (hors tube en acier inoxydable)	154018202200 (hors tube en acier inoxydable)
Volume utile (L)	810	2400
Taille du bac d'égouttement	600*600	1000*1000
Rayon du tube oscillant	400mm	600mm
Tube de jet d'eau
Diamètre des trous de pulvérisation	φ0.4mm
Espacement des trous	50 mm
Angle d'oscillation du tube oscillant	0 ~ ±180° (Réglable)
Buses de jet	IPX5 : Dia6.3mm, IPX6 : Dia12.5mm
Distance de jet	2,5~3 mètres
Vitesse de rotation du plateau tournant	1 tr/min (Vitesse réglable)
Contrôleur	Contrôleur à écran tactile LCD couleur programmable, connexion Ethernet, port USB
Système d'alimentation en eau	Réservoir d'eau, pompe de surpression, alimentation en eau automatique, système de purification de l'eau
Dispositif de sécurité	Protection contre la surchauffe ; Protection contre les surintensités ; Protection contre le manque d'eau ; Protection contre les fuites à la terre ; Protection de l'ordre des phases
Matériau extérieur	Plaque d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Fenêtre d'observation	Verre isolant double couche avec essuie-glace

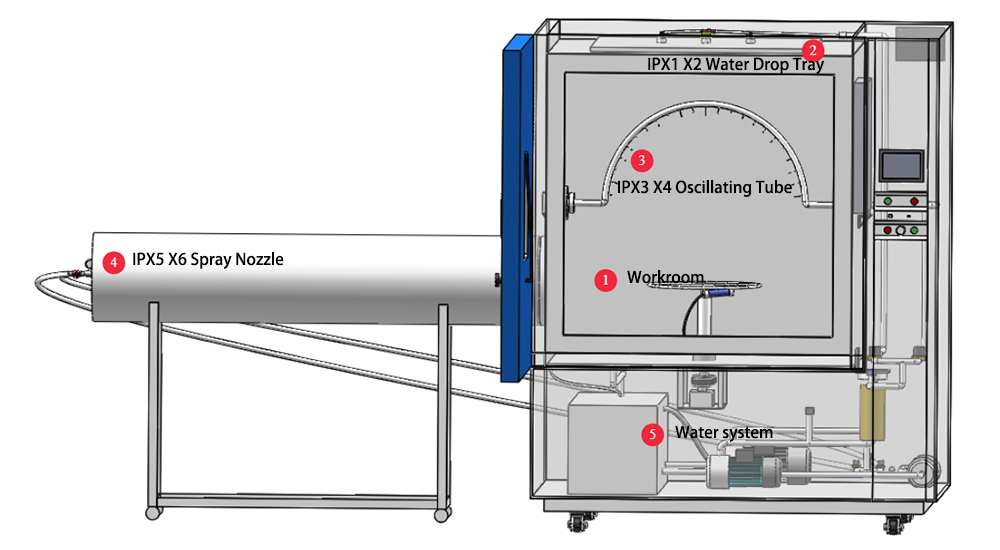

Configuration de l'équipement de test de protection contre les infiltrations

1. Chambre de travail	Matériau SUS 304, résistance à la corrosion en haute humidité à long terme, haute dureté, peut résister à l'impact du jet d'eau. Équipé d'un plateau tournant qui peut ajuster la vitesse de rotation et la hauteur, et dispose d'une alimentation électrique étanche et d'un dispositif de fixation sur le plateau tournant pour empêcher la pièce d'essai d'être emportée.

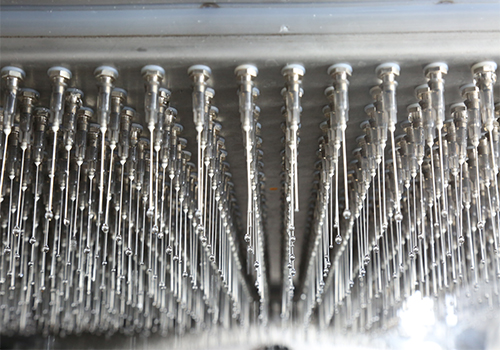

2. Bac de goutte d'eau IPX1 X2	Le diamètre intérieur de la gargouille est de 0,4 mm. IPX1 (goutte à goutte vertical) : simule le goutte à goutte vertical, l'appareil est un bac d'égouttement, et la vitesse de goutte est réglable. IPX2 (goutte à goutte incliné à 15°) : Le bac d'égouttement peut être incliné à 15° pour tester la résistance à l'eau du produit en position inclinée.

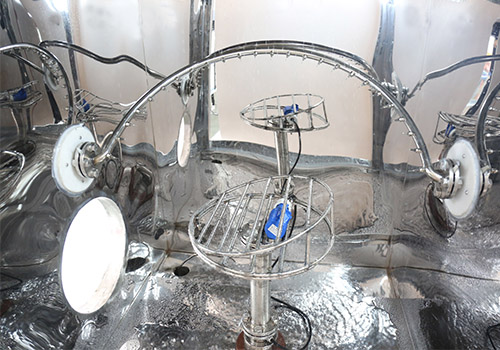

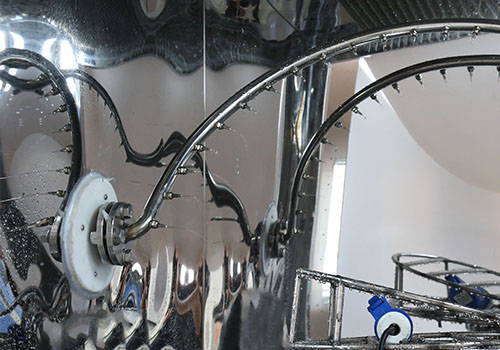

3. Tube oscillant IPX3 X4	IPX3 (aspersion) : Utilisez la buse du tube oscillant pour pulvériser de l'eau à un angle de 60°-90° pour simuler l'environnement de pluie. IPX4 (Éclaboussure) : Test d'éclaboussure à gamme complète, tube oscillant ou rotation de la buse de pulvérisation d'eau, couvrant toutes les directions du produit. Une variété de tailles de tube oscillant est disponible

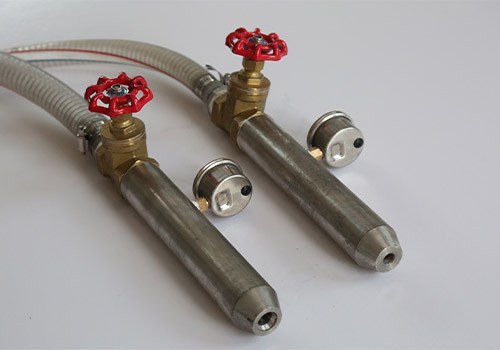

4. Buse de pulvérisation IPX5 X6	IPX5 (jet d'eau) : Utilisez une buse d'un diamètre de 6,3 mm pour pulvériser de l'eau directement à un débit de 12,5 L/min et à haute pression. IPX6 (jet d'eau puissant) : Diamètre de buse 12,5 mm, débit plus important (100 L/min), simule l'impact d'un canon à eau haute pression.
5. Système d'eau	Composé d'un réservoir d'eau, d'un dispositif de contrôle du débit et de la pression, d'un filtre, etc. Il y a un système de circulation et de filtration de l'eau à l'intérieur, qui peut filtrer les impuretés jusqu'à 0,03 mm.
