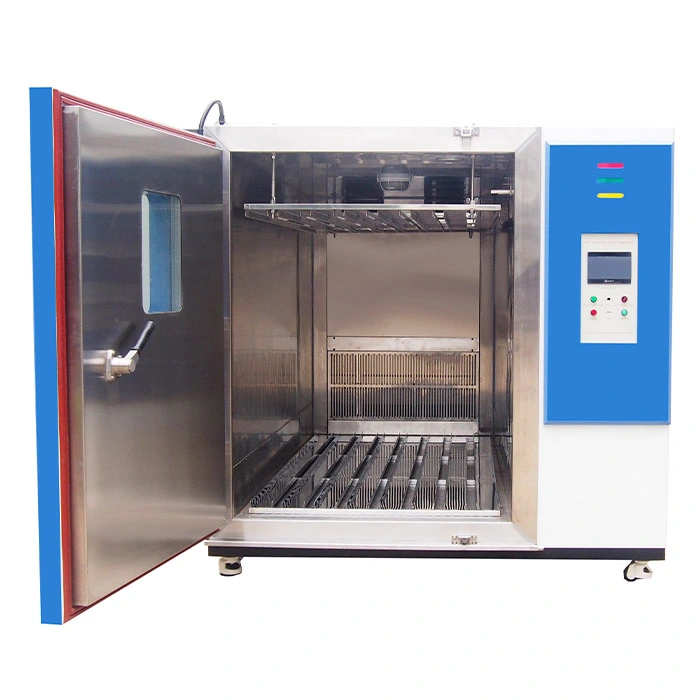

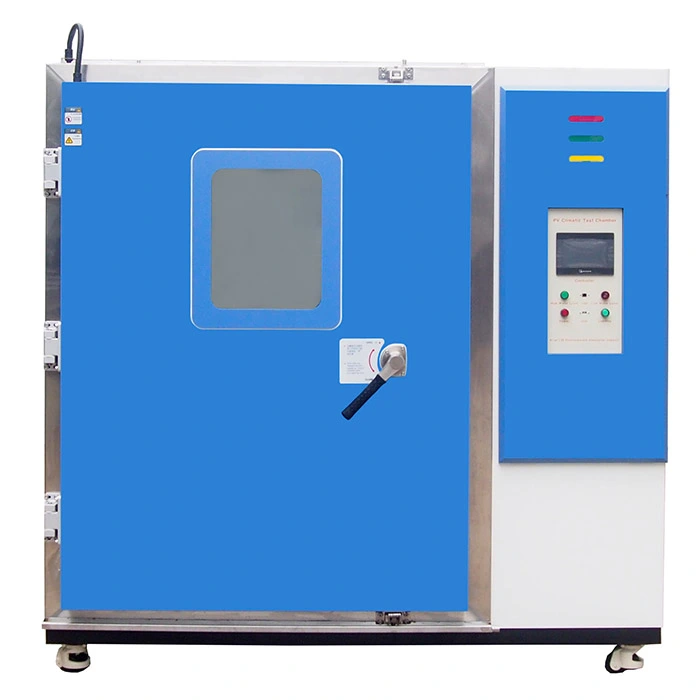

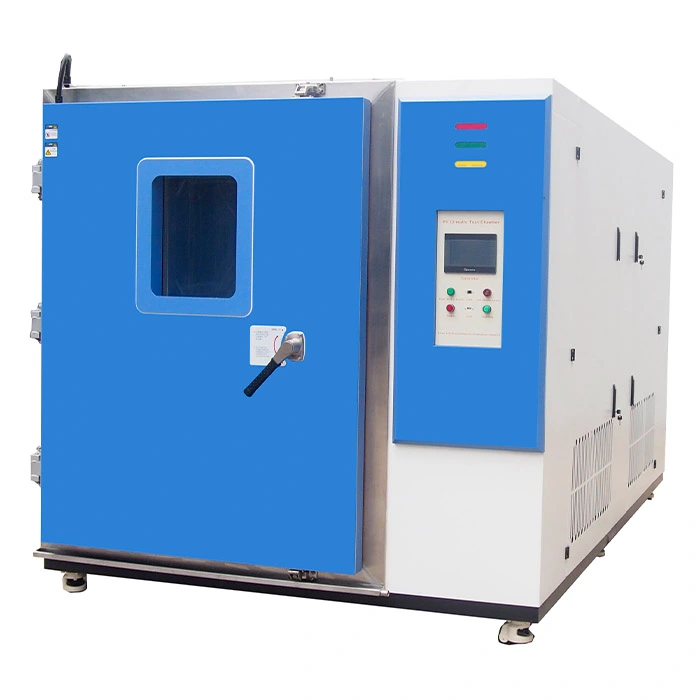

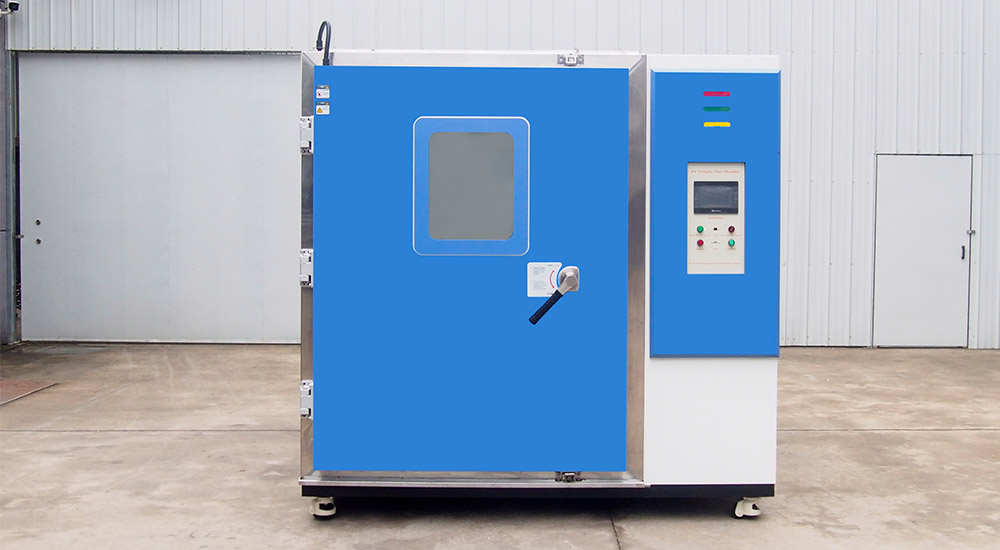

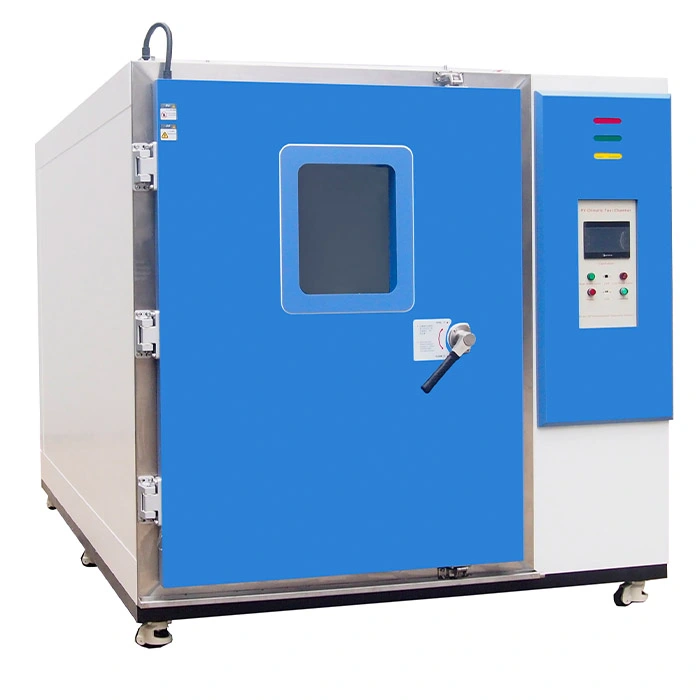

Dispositifs de test de panneaux photovoltaïques

Name: Dispositifs de test de panneaux photovoltaïques
Brand: Xi'an LIB Environmental Simulation Industry

Les dispositifs de test pour panneaux photovoltaïques sont des équipements spécialisés permettant de tester les panneaux solaires. Les panneaux PV sont soumis à des tests de résistance aux intempéries dans l'appareil de test, en fonction de différentes températures, taux d'humidité, angles d'inclinaison, etc.

Température : de -60 °C à +100 °C réglable, plage d'humidité : 20 % à 98 % HR. Selon vos besoins, le dispositif de test des panneaux photovoltaïques peut également être équipé d'options personnalisées telles que l'éclairage, la pulvérisation, etc.

Modèle : DHPV-04, PV-04

Normes : IEC 62804, IEC 61215, IEC 61646, IEC 62108, UL 1703, JIS C-8990, C-8991, C-8917, C-8938

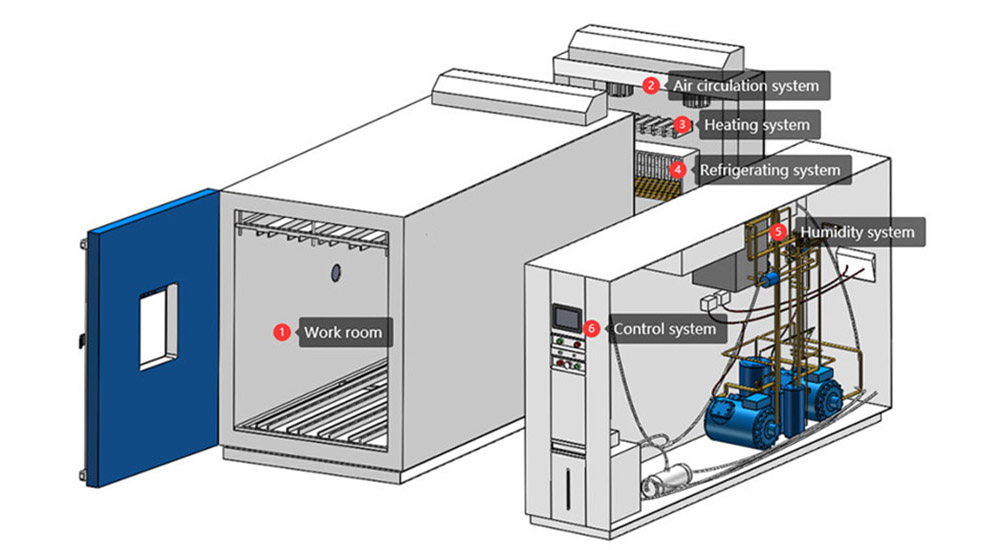

Dispositifs de test des panneaux PV : présentation complète de la structure et composants clés

Dispositifs de test de panneaux photovoltaïques Caractéristiques et avantages

1. La capacité et les performances de la chambre de travail peuvent être ajustées en fonction de la taille du panneau photovoltaïque et de vos besoins.

2. Le contrôle de la température et de l'humidité est très précis, et une déviation de température et d'humidité de ± 2,5% HR et ± 2,0 °C peut être atteinte dans la chambre de travail de grand volume.

3. Le porte-échantillon peut être personnalisé, y compris l'angle du panneau photovoltaïque, le nombre de tests, etc.

4. Les dispositifs de test de panneaux photovoltaïques peuvent tester conformément aux normes et réglementations internationales pertinentes pour garantir que les produits de panneaux photovoltaïques répondent aux exigences d'accès au marché.

Spécifications des dispositifs de test de panneaux photovoltaïques

Modèle		PV-04
Dimension intérieure (mm)		13007001350
Dimension hors tout (mm)		190011001750
Volume intérieur		1220 L
Paramètre	Plage de température	-60 °C ～ +100 °C
	Fluctuation de température	± 0,5 °C
	Déviation de température	± 2,0 °C
	Plage d'humidité	20% ~ 98% HR
	Déviation d'humidité	± 2,5% HR
	Taux de variation de température	1 ~ 3,4 °C / min
	Taille du panneau	1 M * 2 M
	Capacité du panneau	4 / 6 / 8 / 10 / 12 pièces
	Contrôleur	Contrôleur à écran tactile LCD couleur programmable
		Connexion Ethernet, liaison PC, USB
	Humidité	Système d'alimentation en eau	Alimentation en eau automatique
		Système d'alimentation en eau	Système de purification d'eau
		Humidificateur	Isolation externe, humidificateur à évaporation en acier inoxydable
		Déshumidification	Évaporateur
	Capteur	Capteur de température	Résistance platine PTR PT100Ω/MV classe A, précision 0,001 °C
		Capteur d'humidité	Capteur à bulbe sec et humide
	Réservoir d'eau intégré (mm)	270300450
	Taille de la fenêtre d'observation (mm)	330*370
	Circulation d'air	Ventilateur centrifuge
	Dispositif de sécurité	Protection contre la surchauffe de l'humidificateur ; Protection contre les surtempératures ; Protection contre les surintensités ; Protection contre la haute pression du réfrigérant ; Protection contre le manque d'eau ; Protection contre les fuites à la terre

Configuration des dispositifs de test de panneaux photovoltaïques

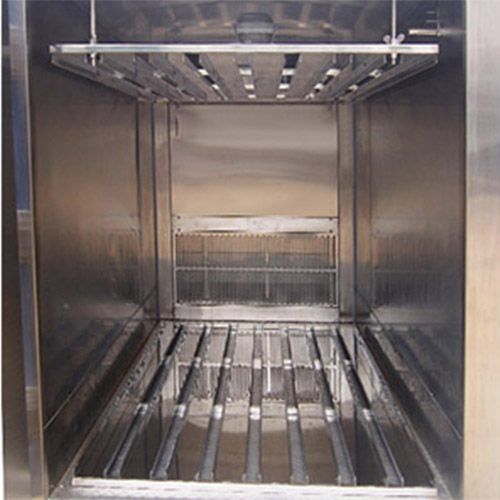

1. Chambre de travail	Équipée d'une sonde de température et d'humidité de haute précision pour transmettre les informations au contrôleur en temps réel. Le matériau en acier inoxydable de la chambre de travail SUS304 assure la stabilité de l'environnement de test. Le panneau photovoltaïque peut être placé selon le rail prédéterminé, et la hauteur de l'étagère supérieure pour échantillons peut être ajustée.

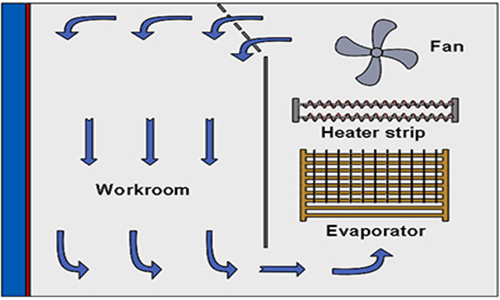

2. Système de circulation d'air	Roue à vent centrifuge, légère, grand débit d'air, forte pression de vent, faible bruit, assure l'uniformité de la température et de l'humidité dans la chambre de travail.

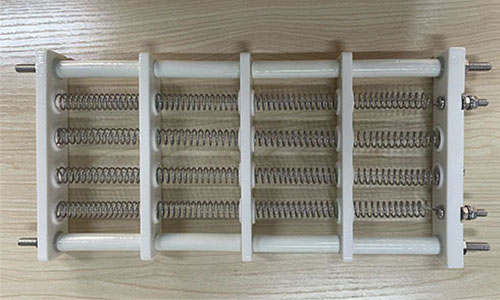

3. Système de chauffage	Chauffage électrique, la température élevée peut atteindre 100 °C, équipé d'un dispositif de protection contre les surtempératures, évite le chauffage à sec du chauffage.

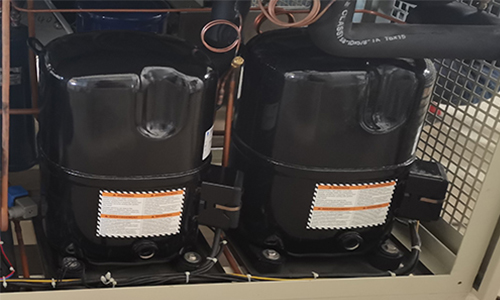

4. Système de refroidissement	Avec le système de chauffage, le réfrigérant circule dans le compresseur, le condenseur, l'élément d'étranglement et l'évaporateur pour refroidir, et la basse température peut atteindre -60 °C.
5. Système d'humidité :	Réservoir d'eau intégré, équipé d'une fonction d'alarme de niveau d'eau bas, alimentation en eau automatique pour l'humidificateur.

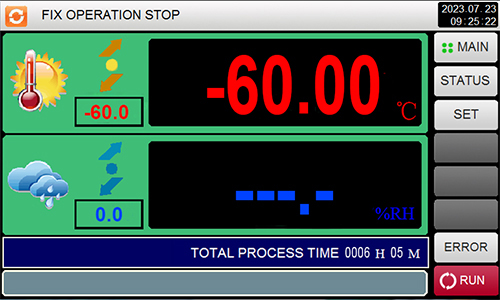

6. Système de contrôle	Les capteurs surveillent la température, l'humidité, le flux d'air et d'autres paramètres de la chambre de travail en temps réel, et peuvent contrôler ces paramètres.
