Cas de vieillissement éprouvé de RTU par l'industrie LIB
Les appareils électroniques modernes ne sont plus testés dans des conditions d'inactivité ou d'interdiction de charge.
Produits tels queRTU (Unités terminales à distance)Fonctionner en continu sur le terrain, générant une chaleur interne importante tout en étant exposé à des températures environnementales changeantes. Cette combinaison deContrainte thermique de charge électriqueImpose des exigences beaucoup plus importantes à une chambre d'essai de température que les tests environnementaux traditionnels.
Dans les applications à forte charge, le vrai défi n'est pas simplement d'atteindre la température cible-c'estMaintenir la stabilité de la température, les taux de rampe et l'uniformité pendant que les produits eux-mêmes génèrent de la chaleur.
Industrie LIBSe spécialise dansChambre d'essai de températureDes solutions allant des modèles standard aux systèmes profondément personnalisés, permettant aux clients de valider la fiabilité du produit dans des conditions d'exploitation réelles plutôt que dans des hypothèses de laboratoire.
En août 2022, un client a contacté l'industrie LIB à la recherche d'une chambre d'essai de température pourTests de vieillissement et de cyclisme à haute-basse température RTU.
L'application impliquée:
100 RTU fonctionnant simultanément
Puissance individuelle: 10 W par unité
Charge thermique totale:1000 W
Gamme de vélo de température:0 °C à 70 °C
Taux de refroidissement requis:1 °C/min (moyenne)
Fonctionnement alimenté en continu tout au long du test
Contrairement aux tests environnementaux conventionnels, ce projet exigeait que la chambre soit exécutée de manière fiableSous pleine charge électrique et thermique, Pas seulement dans des conditions vides ou légèrement chargées.
Le maintien d'une vitesse de refroidissement de 1 ° C/min tout en dissipant 100 chaleur des RTU actifs est un défi technique important. Toute marge de refroidissement insuffisante, déséquilibre du flux d'air ou instabilité du contrôle compromettrait la répétabilité des tests et la fiabilité à long terme.
Cette exigence est devenue le facteur déterminant de l'ensemble de la conception du système.
Pour assurer des performances stables sur des années d'exploitation, l'industrie LIB est allée au-delà des exigences de base du client et a introduit plusieurs mesures de conception à valeur ajoutée.
Le poids combiné des RTU et des chariots vieillissants a été estimé àEnviron 800 kg.

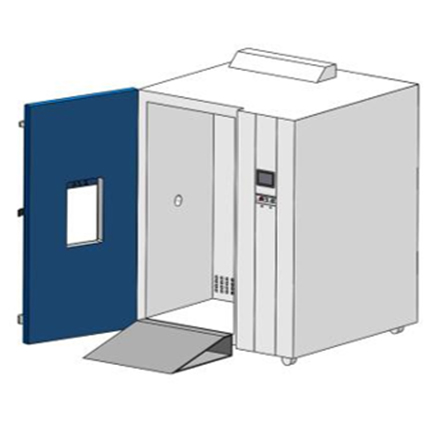

Pour assurer un fonctionnement sûr et efficace, la chambre d'essai de température a été équipée d'unConception de la pédale de rampe, Permettant aux chariots d'être roulés en douceur dans et hors de la chambre sans endommager le sol ou la structure.
Cette conception améliore considérablement l'efficacité des tests quotidiens tout en réduisant les contraintes mécaniques à long terme.
Plutôt que de s'appuyer sur un routage d'alimentation externe, le système intègre:
AAlimentation intégrée, gérée par le contrôleur
Deux chariots vieillissants personnalisés fournis par l'industrie LIB
Roulettes de type ESD avec fonction de freinage
Interfaces électriques utilisantConnecteurs Phoenix à 3 bornes (P/N: 1757022)
Cette conception intégrée garantit des tests alimentés en toute sécurité, une gestion propre des câbles et des connexions électriques cohérentes tout au long des cycles de vieillissement de longue durée.
|
|
|
|
Bien que la charge thermique réelle du produit était de 1000W, l'industrie LIB a délibérément conçu le système de refroidissement basé sur un2000W charge thermique.
Cette redondance de performance assure:
Refroidissement stable de 1 °C/min dans les pires conditions
Réduction du stress du compresseur pendant le fonctionnement à long terme
Fiabilité supérieure du système sur une durée de vie prolongée
En concevant au-delà des exigences nominales, la chambre d'essai de température reste stable non seulement le premier jour, mais tout au long des années de tests continus.
| Caractéristique | Modèle standard | Personnalisé pour RTU | Avantage |
|---|---|---|---|
| Capacité de charge de chaleur | 1000 W (conception typique) | 2000 W | Gère facilement la génération de chaleur en temps réel de 1000 W à partir des RTU d'exploitation |
| Taux de refroidissement | 1.0 °C/min (aucune charge) | 1.0 °C/min (pleine charge) | Maintient un refroidissement rapide et stable même sous une charge thermique élevée |
| Poids de chargement maximum | 50 kg par étagère d'échantillon | 800 kg | Base renforcée supporte deux chariots de vieillissement robustes |
| Intégration de puissance | Non intégré (câblage externe requis) | 24V DC intégré, géré par le contrôleur | Contrôle direct de puissance via le contrôleur de chambre pour des tests de vieillissement sûrs |
| Système d'interface | Ports de câble 50mm / 100mm | 200 × Terminaux 1757022 Phoenix | La conception spécifique à la RTU permet des connexions rapides, sécurisées et organisées |
| Conception de plancher | Plancher à chambre plate | Conception de la pédale de rampe | Accès lisse et sûr pour les chariots vieillissants de 800 kg |
Le projet RTU n'a pas été construit comme une solution unique.
Il a été développé sur la même base d'ingénierie utilisée à traversLignes de produits standard de chambre d'essai de température de l'industrie LIB.
|
|
Systèmes de circulation d'air optimisésEn utilisant des ventilateurs centrifuges
Alimentation en air supérieure et retour en bas pour convection forcée verticale
Distribution de température uniforme avec écart à ± 2.0 °C
Contrôle PID de haute précision pour des taux de rampe stables sous charge
Systèmes de refroidissement fiables capables d'un fonctionnement soutenu
Prise en charge des tests alimentés par des trous de câbles scellés
Modèle | T-100 T-225 T-500 T-800 T-1000 | |||
Volume intérieur | 100L 225L 500L 800L 1000L | |||
Plage de température | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | |||
Fluctuation de température | ± 0.5 ℃ | |||
Déviation de la température | ± 2.0 ℃ | |||
Taux de refroidissement | 1 ℃ / min | |||
Taux de chauffage | 3 ℃ / min | |||
Système de refroidissement | Système de réfrigération à compression mécanique, Réfrigérant écologique , Compresseur français TECUMSEH | |||
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet | |||
| ||||
 |  |
| ||
Ces technologies de base sont présentes non seulement dans les systèmes personnalisés, mais également dans les chambres standard de l'industrie LIB.
Série TH(Chambres de température et d'humidité)
Conçu pour les tests de fiabilité quotidiens, les tests de vieillissement et la vérification environnementale.
Chambres rapides de changement de température
Convient aux ESS (dépistage du stress environnemental) et aux tests de fiabilité accélérée.
Chambres d'essai de température sans rendez-vous
Idéal pour les grands composants, les assemblages complets ou les scénarios de test par lots.
Chaque série hérite du même focus surConception sensible à la charge, uniformité du flux d'air et stabilité à long termeDémontré dans l'affaire RTU.
Fluctuation de température contrôlée à l'intérieur± 0.5 °C
Déviation de température maximale à l'intérieur± 2.0 °C
Des capteurs PT100 de classe A de haute précision garantissent des résultats cohérents
Intérieur de l'acier inoxydable SUS304 pour la résistance à la corrosion
Structure extérieure en acier de qualité industrielle
Systèmes de sécurité complets, y compris la protection contre la surchauffe, la mise à la terre et la surveillance électrique
Concepts de conception ESD appliqués là où des tests alimentés sont requis
Dans ce projet RTU:
Commande passée:2023 février
Système livré:2023 mars
Cette livraison rapide reflète le système de production mature de l'industrie LIB et l'expérience de projet mondial.
L'affaire RTU démontre un principe clé:
Les tests fiables commencent par concevoir la chambre autour de l'application-et non l'inverse.
Si vous testez des produits qui génèrent de la chaleur pendant le fonctionnement et nécessitent un cycle de température stable et répétable,Contacter l'industrie LIBInquiry@libtestchamber.comPour une évaluation technique gratuite.
Garantie de 3 ansCouvrant le système complet pour la fiabilité à long terme
Support technique à vieD'ingénieurs expérimentés en matière d'application et de service
Réponse technique à distance rapide dans les 1-3 heuresPour minimiser les interruptions de test
Disponibilité mondiale des pièces de rechange, Assurant un remplacement rapide et un fonctionnement soutenu
