Imaginez une unité de contrôle électronique installée dans un véhicule qui fait face à des nuits glaciales et à des températures diurnes torrides chaque jour. Au fil du temps, ces balançoires thermiques répétées génèrent une contrainte mécanique que les tests de température statique ne peuvent révéler. Les composants peuvent apparaître intacts lors de l'inspection initiale, mais une fatigue subtile s'accumule silencieusement-provoquant finalement des défaillances prématurées sur le terrain.
Pourquoi certains produits réussissent-ils les premiers tests tout en échouant pendant le fonctionnement dans le monde réel? Souvent, le problème n'est pas le plan de test lui-même-il s'agit de savoir si l'environnement de test simule de manière réaliste les contraintes que les produits rencontreront.Les tests de cyclisme thermique professionnels sont indispensables pour découvrir ces vulnérabilités cachées.
Les tests de cyclisme thermique exposent les produits à des températures élevées et basses alternées pour reproduire les conditions de fonctionnement du monde réel, révélant des problèmes tels que:
Inadéquation matérielle entraînant des contraintes mécaniques
Fatigue du joint de soudure dans l'électronique
Dégradation de l'adhésif et du joint
Déformation structurelle dans les assemblages
Les industries qui s'appuient sur les tests de cyclage thermique comprennent:
Fabrication électronique (PCBA, capteurs, CI)
Composants automobiles (ECU, modules de batterie)
Systèmes aérospatiaux (unités de contrôle, avionique)
Stockage d'énergie et équipement industriel
Dans toutes ces applications, lePrécision, stabilité et répétabilité de la chambre d'essaiSont aussi critiques que le profil de test lui-même. Sans un système fiable, même le test le plus soigneusement conçu peut produire des résultats trompeurs.
Un test de cyclage thermique expose à plusieurs reprises un produit à des températures élevées et basses sur des cycles définis. Chaque cycle comprend généralement:
Rampe-jusqu'à la température élevée
Hell à haute température
Rampe jusqu'à la basse température
Hell à basse température
Le but est d'évaluer comment les matériaux et les assemblages réagissent à la dilatation et à la contraction thermiques répétées. L'expansion différentielle entre les matériaux crée des contraintes aux interfaces telles que les joints de soudure, les adhésifs, les joints et les fixations. Sur de nombreux cycles, ce stress peut s'accumuler et provoquer des défaillances liées à la fatigue.

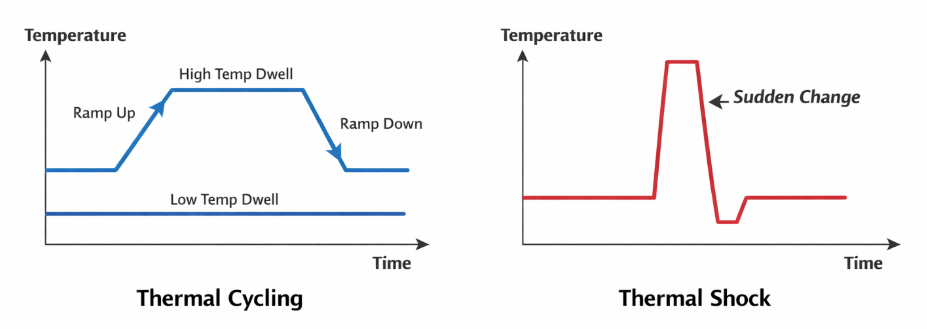

Bien que souvent mentionnés ensemble, ces deux tests visent des objectifs différents:
Type d'essai | Transition de la température | Focus | Applications typiques |
Cyclisme thermique | Changement progressif contrôlé | Accumulation de fatigue | Électronique, automobile, batteries |
Choc thermique | Changement de température quasi instantané | Des défaillances immédiates | Semiconducteurs, joints à souder, électronique haute fiabilité |
Le cycle thermique met l'accent sur la durabilité à long terme en cas de changements environnementaux progressifs, tandis que le choc thermique identifie les faiblesses soudaines en cas de stress extrême. De nombreux fabricants utilisent les deux en combinaison pour obtenir un profil de fiabilité complet.
Les tests de cyclisme thermique sont généralement effectués conformément aux normes reconnues:
IEC 60068-Essais environnementaux pour les équipements électroniques
MIL-STD-810-Méthodes militaires d'essai environnemental
JEDEC JESD22-Fiabilité semi-conducteur
ISO 16750-Véhicules routiers
Les paramètres clés de ces normes comprennent:
Norme | Plage de température | Taux de rampe | Temps de dwell | Cycles typiques |
IEC 60068 | -40 °C à 125 °C | 5-10 °C/min | 10-30 min | 500-1000 |
MIL-STD-810 | -55 °C à 125 °C | 10-15 °C/min | 15-30 min | 500-1500 |
JEDEC JESD22 | -65 °C à 150 °C | 5-20 °C/min | 10-60 min | 1000-2000 |
Répondre à ces spécifications nécessiteChambres capables d'un contrôle précis de la température, taux de rampe rapides et répétabilité à long terme.

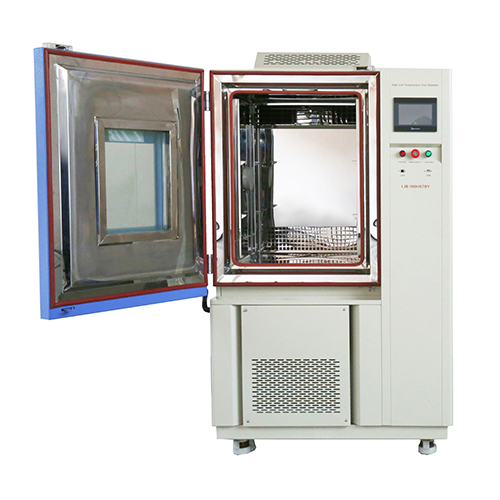

Les chambres d'essai de changement rapide de température sont essentielles pour effectuer des tests de cyclage thermique fiables.L'industrie de LIBChambre de cyclisme thermiqueFournir le contrôle précis, la vitesse et la stabilité nécessaires pour les applications exigeantes.
Capacités clés des chambres de l'industrie LIB:
Plage de température:-70 °C à 150 °C
Taux de rampe:5 / 10 / 15 / 20 °C/min, entièrement personnalisable
Cyclisme continu:Cycles 500-2000 sans dérive de performance
Uniformité de la température:± 1 °C
Applications:ECU automobile, modules de batterie, capteurs électroniques, électronique aérospatiale
Faits saillants des chambres d'industrie LIB:
Les tests de fatigue accélérés simulent les contraintes thermiques du monde réel
Maintient une température uniforme à travers la chambre pendant les séquences étendues
Taille de la chambre personnalisable pour les assemblages de test petits ou grands
Modèle | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volume intérieur | 100L | 225L | 500L | 800L | 1000L |
Charge de chaleur | 1000W | ||||
Plage de température | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Fluctuation de température | ± 0.5 ℃ | ||||
Déviation de la température | ± 2.0 ℃ | ||||
Taux de refroidissement | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (adapté aux besoins du client)/ min | ||||
Taux de chauffage | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (adapté aux besoins du client)/ min | ||||
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, interface multilingue, Ethernet , USB | ||||
Système de refroidissement | Système de réfrigération à compression mécanique, réfrigérant écologique | ||||
 | |||||
Exemple de scénario:
Un fournisseur automobile de premier plan devait simuler une année complète de fonctionnement de l'ECU dans un laps de temps compressé. UtilisationIndustrie LIBChambre de cycle de température, L'équipe a terminé 1000 cycles en moins d'un mois, identifiant les faiblesses potentielles des articulations de soudure avant qu'elles n'atteignent le terrain.
Les chambres de choc thermique sont conçues pour les tests de contrainte extrême.Chambres de choc thermique de l'industrie LIB Incluez les2-zoneEt leChambres de choc thermique à 3 zonesPour des transitions rapides chaud-froid avec une répétabilité élevée.
Capacités clés des chambres de choc thermique de l'industrie LIB:
Plage de température:-70 °C à 220 °C
Temps de transition:Exposition quasi instantanée entre les zones chaudes et froides
Répétabilité:Cohérent sur des centaines de cycles
Applications:Semiconducteurs, joints à souder, électronique haute fiabilité
Faits saillants:
Détecte les défaillances immédiates invisibles sous le cycle thermique progressif
Prend en charge les tests de haute fiabilité dans les domaines de l'aérospatiale, de l'automobile et de l'électronique industrielle
Peut être intégré avec des chambres à cyclage thermique LIB pour des programmes complets de fiabilité
Modèle | TS-162 | TS-340 | TS-500 | TS-1000 | |
Volume intérieur (mm) | 22L | 72L | 211L | 505L | |
Capacité de chargement | 20kg | 30kg | 50kg | 60kg | |
Salle de préchauffage | Température limite supérieure | 220 ℃ | |||
Temps de chauffage | Ambiant ~ 200 ℃, dans les 30 minutes | ||||
Chambre pré-cool | Température limite inférieure | -75 ℃ | |||
Temps de refroidissement | Ambiant ~ -70 ℃, dans les 30 minutes | ||||
Salle d'essai | Gamme d'exposition à haute température | 20 ~ 200 °C ambiants | |||
Plage d'exposition à basse température | -65 ~ -5 °C | ||||
Fluctuation de température | ≤ ± 0.5 ℃ | ||||
Déviation de la température | ≤ ± 3 ℃ | ||||
Temps de récupération de la température | Dans les 5 minutes | ||||
Matériau intérieur | Acier inoxydable SUS304 | ||||
| Configuration standard | 2 étagères | ||||
 | |||||
Exemple de scénario:
Un fabricant de semi-conducteurs a simulé un cyclisme extrême on/off.Chambres de choc thermique de l'industrie LIBA révélé des micro-fissures dans les emballages qui auraient provoqué des défaillances précoces sur le terrain, empêchant des rappels coûteux.
La fiabilité des essais de cyclage thermique dépend non seulement du profil d'essai mais aussi de la chambre elle-même.Chambres d'industrie LIBAssurerPrécision, stabilité et répétabilitéPour chaque cycle.
| Capacité | Chambres ordinaires | Chambres d'industrie LIB |
|---|---|---|
| Uniformité de la température | ± 5 °C | ± 1 °C |
| Contrôle du taux de rampe | Limité, fluctue | 5-20 °C/min précis, répétable |
| Fiabilité du cycle à long terme | Des dérives de performance au fil du temps | Stable à travers des centaines/milliers de cycles |
| Exposition au stress extrême | Transitions lentes | Transfert chaud-froid quasi instantané |
| Personnalisation | Limitée | Entièrement adaptable au volume de la chambre, normes, cycles |
Avantages clés des chambres d'industrie de LIB:
Large plage de température:Maintient l'uniformité de ± 1 °C de-70 °C à 150 °C
Taux de rampe rapide et contrôlé:Jusqu'à 20 °C/min pour une simulation réaliste de fatigue thermique
Stress thermique extrême:Détecte les faiblesses invisibles au cyclisme progressif
Fiabilité à long terme:Performance constante dans les tests étendus
Répétabilité:Profils thermiques stables pour la validation de la conception, la qualification de la production et les certifications
Exemple de scénario:
Un fabricant d'électronique utiliséChambres de changement rapide de température de l'industrie LIBPour tester de nouveaux modules de batterie. Des centaines de cycles ont révélé une faiblesse potentielle du connecteur au début, évitant les problèmes de production à grande échelle.
Choisir la bonne chambre est essentiel.Industrie LIBFournit les deux solutions avec des capacités avancées:
Chambre de cyclisme thermique (industrie LIB):Transitions graduelles, analyse de la fatigue, fiabilité à long terme
Chambre de choc thermique (industrie LIB):Transitions instantanées, détection immédiate des pannes
Stratégie optimale:De nombreux fabricants combinent les deux chambres industrielles LIB pour une évaluation complète de la fiabilité, garantissant que les produits résistent à la fois aux contraintes environnementales à long terme et aux chocs thermiques extrêmes
Pourquoi l'industrie LIB se démarque:
Contrôle thermique à haute vitesse et de haute précision prouvé
Personnalisation flexible pour la plage de température, la fréquence de la rampe et le nombre de cycles
Confiance dans les secteurs de l'automobile, de l'aérospatiale, de l'électronique et du stockage d'énergie
Industrie LIBFournitChambres à changement rapide de températureEtChambres de choc thermiqueQui fournissent des solutions de test précises, reproductibles et fiables. En sélectionnant la bonne stratégie de test et l'équipement, les fabricants peuvent identifier rapidement les défaillances potentielles, optimiser la conception des produits et garantir des performances fiables sur le terrain.
Support technique mondial et pièces de rechange
Garantie complète de 3 ans couvrant les systèmes de base
Support technique à vie fourni par des ingénieurs seniors
Diagnostics et réponse à distance rapides dans les 1-3 heures
Pour des solutions de test de cyclisme thermique sur mesure et un support expert,L'industrie LIB est prête à vous aider avec vos exigences spécifiques d'application.
