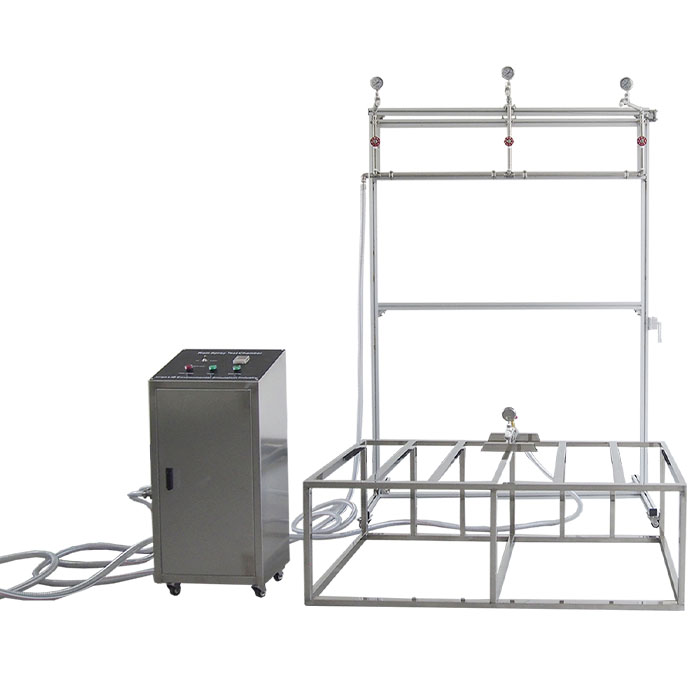

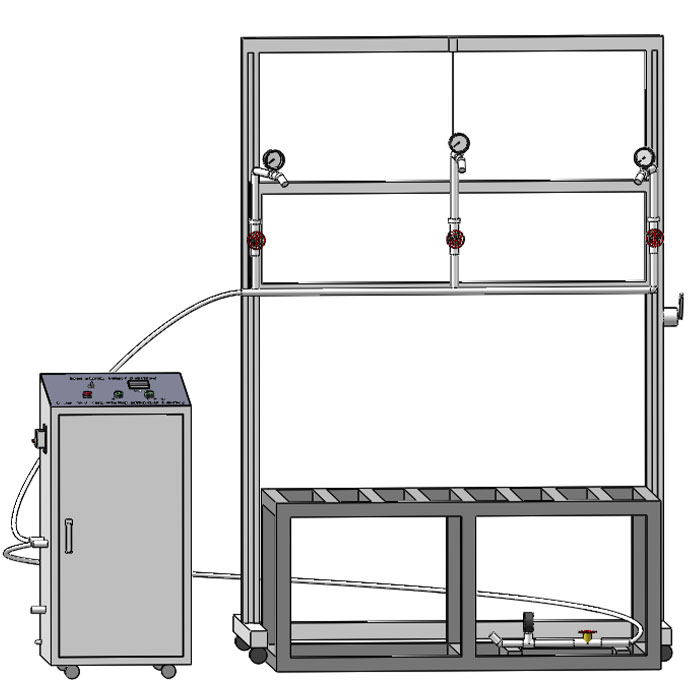

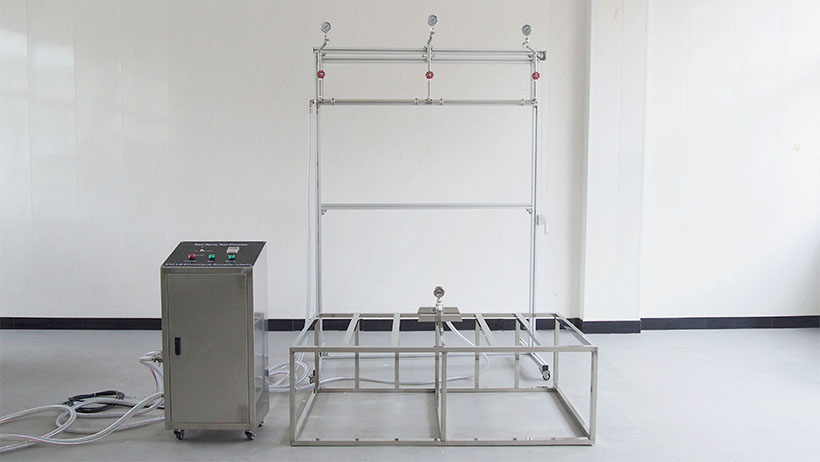

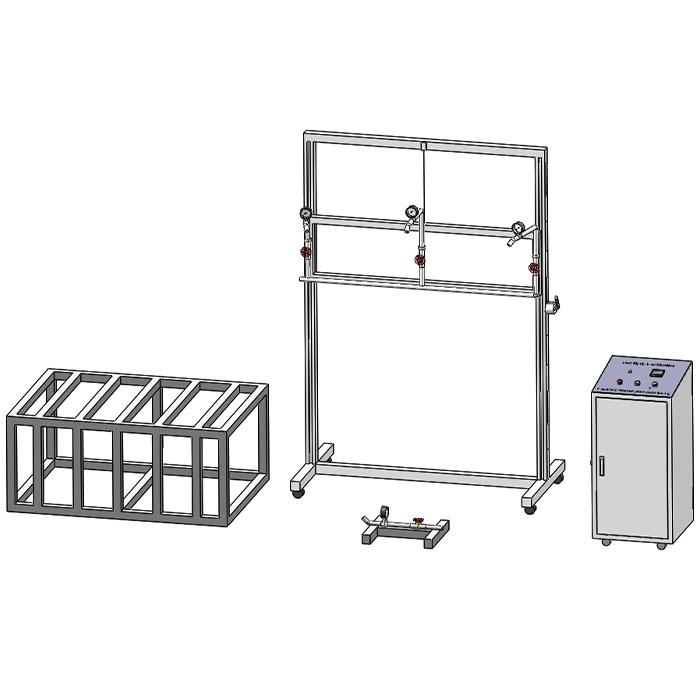

Appareil d'essai de pluie UL

Name: Appareil d'essai de pluie UL
Brand: Xi'an LIB Environmental Simulation Industry

L'appareil d'essai de pluie LIB UL simule l'environnement de pluie naturelle pour évaluer si l'enveloppe électrique répond aux exigences de résistance à la pluie du grade NEMA Type 3R selon la norme UL 50E. L'échantillon d'essai a été soumis à une pulvérisation verticale avec un débit d'eau de 5,4 L/min/m², l'angle de la buse était de 45°, et il a été exposé en continu à la pluie pendant environ 1 heure pour vérifier si l'équipement peut empêcher efficacement l'eau de pluie de pénétrer à l'intérieur électrique dans un environnement d'exposition extérieur. Les applications typiques incluent les boîtiers de compteurs électriques extérieurs, les boîtiers de contrôle d'éclairage public, les boîtiers de jonction de communication et d'autres scénarios.

Modèle : R-UL020

Norme : UL 50E, NEMA 3 et 4

Appareil de test de pluie UL | Validation de l'étanchéité des boîtiers extérieurs

Caractéristiques et avantages de l'appareil d'essai de pluie UL

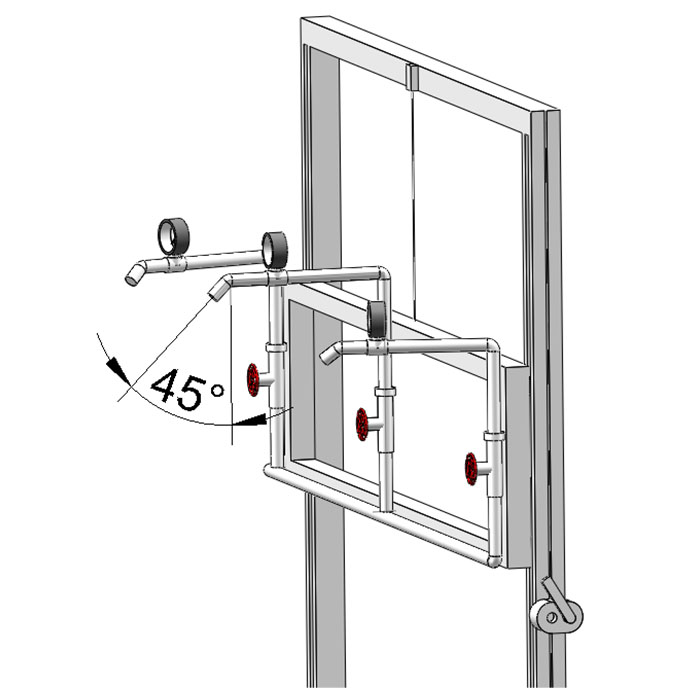

1. Contrôle précis du débit de pulvérisation et de l'angle de la buse (45°) reproduisant fidèlement l'impact des précipitations naturelles sur les équipements électriques extérieurs.

2. Disposition rationnelle des buses. Combinée à des supports réglables ou à un plateau tournant, elle permet de couvrir des boîtiers de tailles et de structures variées.

3. Non seulement applicable au Type 3R, mais les paramètres peuvent également être ajustés selon les besoins pour les essais de pluie d'autres grades NEMA tels que les Types 3 et 3S.

4. Facilite la certification et le contrôle qualité des produits, et répond aux exigences de la norme UL 50E.

Spécifications de l'appareil d'essai de pluie UL

Modèle		R-UL020
Dimensions hors tout (mm)		80015003800mm
Plage de réglage en hauteur du dispositif de pulvérisation		1000-3600mm (réglable)
Paramètre	Nombre de têtes de pulvérisation	3 têtes de pulvérisation
	Espacement des buses	710mm
	Diamètre des orifices de pulvérisation	Φ5mm
	Pression d'eau	34.5 Kpa
	Dimensions de la plateforme porte-échantillon	1000X1400X500mm
	Charge admissible de la plateforme porte-échantillon	100 kg
Structure	Contrôle de la pression d'eau	Débitmètre
	Système d'alimentation en eau	Alimentation en eau automatique, système de purification d'eau
	Boîtier de commande	Affichage du mode de pulvérisation, de la durée et de la pompe à eau
Matériau	Matériau	Acier inoxydable SUS304
Matériau	Matériau de la plateforme porte-échantillon	Acier inoxydable SUS304
Conditions environnementales		5℃～+35℃ ≤85% HR
Norme		UL 50E Type 3R
Alimentation électrique		380V 50Hz 3P

Détails de l'appareil d'essai de pluie UL


Buses de précision	Système de contrôle du débit d'eau
Équipé d'une buse en acier inoxydable d'un diamètre de Φ5 mm, montée sur un support réglable en hauteur pour simuler le point de chute naturel des gouttes de pluie.	La vanne de régulation du débit et le manomètre assurent un débit d'eau stable, un débitmètre garantit une surveillance précise.
Plateforme d'essai réglable	Appareil d'essai de résistance à la corrosion
Support d'échantillon réglable en hauteur, d'une capacité de charge de 100 kg, permettant de tester sous la pluie des pièces de boîtiers de tailles différentes.	Acier inoxydable 304, structure robuste, peut supporter l'impact prolongé du débit d'eau et convient à une utilisation intensive dans les laboratoires ou organismes de certification.

Si vous avez d'autres exigences particulières, n'hésitez pas à contacter LIB et à nous faire part de vos besoins. Nous répondrons rapidement. Tous les équipements d'essai LIB bénéficient d'une garantie prolongée de 36 mois et d'un service à vie.
