Quelle est la différence entre le test de cyclisme thermique et le test de choc thermique?

Dec 26 2024

Table of Content [Hide]

Il est essentiel que les produits fonctionnent de manière stable et fiable dans une variété d'environnements de température complexes. Le test de cyclisme thermique et le test de choc thermique sont deux méthodes de test de température couramment utilisées. Bien que les deux soient liés au changement de température, ils possèdent des caractéristiques et des scénarios d'application uniques, jouant un rôle clé dans l'évaluation précise de la qualité et des performances des produits.

Qu'est-ce que le test de cyclisme thermique?

Le test de cyclage thermique évalue les performances des produits sous des variations de température continues sur une longue période. Ce test simule des cycles de chauffage et de refroidissement répétés pour révéler une fatigue potentielle du matériau, des microfissures, des défaillances des articulations de soudure ou des discordances de dilatation thermique.

Il est largement utilisé dans les industries de l'électronique, de l'automobile, de l'aérospatiale et des matériaux pour assurer la fiabilité et la stabilité à long terme.

Conditions d'essai et caractéristiques

Plage de température: des basses températures hivernales aux conditions estivales élevées.
Taux de chauffage/refroidissement: généralement5-20 °C/Min.
Durée du test: heures à plusieurs jours par cycle.
Objectif: simuler le stress environnemental à long terme et les effets thermiques cumulatifs.

Pendant le cycle thermique, les changements de température sont graduels et la contrainte se développe progressivement. Le test expose des défauts tels que l'expansion inégale du matériau, la faiblesse de la liaison ou le détachement du revêtement, améliorant la durabilité du produit et la qualité de conception.

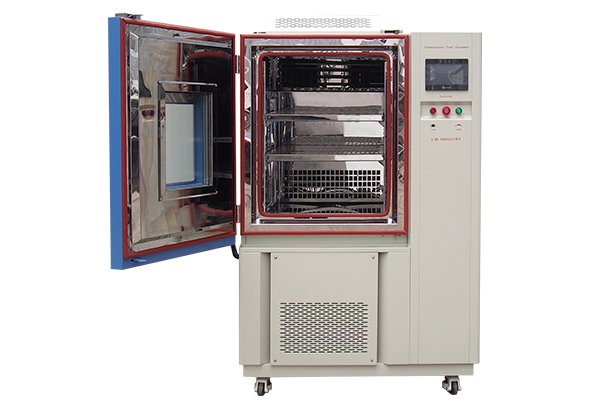

Chambre d'essai thermique de cyclisme d'industrie de LIB avec le taux de changement de température 20 ℃/min

Industrie LIBChambre d'essai de cyclisme thermiqueFournit un contrôle précis pour les variations répétées de température, prenant en charge les cycles de température standard et personnalisés. En utilisant une réfrigération mécanique en cascade et des systèmes de chauffage à haute puissance, il garantit des performances et une fiabilité constantes.

Spécifications de la chambre de cyclisme thermique

Modèle	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Volume intérieur	100L	225L	500L	800L	1000L
Plage de température	A: -20 ~ 150 °C / B: -40 ~ 150 °C / C: -70 ~ 150 °C
Fluctuation de température	± 0.5 °C
Déviation de la température	± 2.0 °C
Taux de refroidissement et de chauffage	5 / 10 / 15 / 20 °C par minute (personnalisable)
Charge de chaleur	1000W

Caractéristiques clés

Cycles de température programmables multi-étapes.

Conception uniforme de flux d'air assurant la cohérence de la température.

Système de contrôle convivial à écran tactile.

Intégration facultative de contrôle d'humidité.


Contrôleur programmable	Flux d'air uniforme dans la salle de travail

Qu'est-ce que le test de choc thermique?

Contrairement à la transition douce du cyclage thermique, le test de choc thermique expose un produit à des changements de température instantanés et extrêmes, évaluant sa résistance à une contrainte thermique rapide.
Le test alterne rapidement entre les zones chaudes et froides, généralement avec des différences de température allant jusqu'à 300 ° C en quelques secondes.

But et effet

Simule les changements environnementaux extrêmes et soudains.

Détecte l'initiation des fissures, le délaminage ou la soudure des fractures articulaires.

Essentiel pour l'aérospatiale, la défense et l'électronique à haute fiabilité.

Conditions d'essai

Taux de chauffage: ≥ 30 °C/min.
Taux de refroidissement: ≥ 30 °C/min.
Température d'essai: -75 °C à 220 °C.
Comptage de cycle: généralement de 10 à 100 cycles.

Chambre d'essai de choc thermique de l'industrie LIB-Stress de température extrême

Industrie LIBChambre d'essai de choc thermiqueDispose d'une zone indépendante à haute température et d'une zone à basse température avec transfert rapide d'échantillons pour une exposition immédiate à la température.
Des matériaux d'isolation thermique haute performance et des systèmes de contrôle de température à réponse rapide garantissent la précision des tests et la répétabilité.

Spécifications de la chambre de choc thermique

Modèle	TS-162	TS-340	TS-500	TS-1000
Dimensions internes (mm)	300 × 300 × 250	450 × 450 × 360	650 × 650 × 500	850 × 850 × 700
Volume intérieur	22L	72L	211L	505L
Zone de pré-chaleur	220 °C (ambiant → 200 °C ≤ 30 min)
Zone pré-cool	-75 °C (ambiant → -70 °C ≤ 30 min)
Fluctuation de température	≤ ± 0.5 °C
Déviation de la température	≤ ± 3 °C
Temps de récupération de la température	≤ 5 min
Protection de sécurité	Surtempérature, sur-courant, haute pression, fuite
Système de refroidissement	Réfrigération mécanique par compression
Système de contrôle	Contrôleur tactile LCD programmable, connexion Ethernet
Matériau intérieur	Acier inoxydable SUS304

Les types de tests de choc thermique sont plus variés que les tests de cycle thermique:

Selon la structure de laChambre d'essai de choc thermique:

Choc froid et thermique de type à trois zones (air) :

Avec une température élevée, une température normale, une structure à trois zones à basse température et une commutation de soupape d'air pour obtenir un choc de température, l'échantillon reste immobile dans la salle de travail, la valve des deux chambres froides et de la chambre chaude est ouverte alternativement pour réaliser l'essai de choc de froid et de chaleur.

Choc froid et thermique à deux zones (air) :

Chambre chaude (température maximale jusqu'à 220 ° C) et chambre froide (température minimale jusqu'à-70 ° C) et l'échantillon dans le panier mouvement rapide pour obtenir un choc froid et thermique, par rapport aux trois chambres en termes de vitesse de conversion de température plus rapide, choc de température plus sévère.

Types de test disponibles

Air-to-Air: transfert rapide entre les chambres à air chaud et froid.

Air-liquide: chauffé par air, refroidi dans un liquide pour une charge de stress élevée.

Liquide-liquide: efficacité de transfert de chaleur la plus élevée pour les applications critiques.

Test de cyclisme thermique vs test de choc thermique

Aspect de comparaison	Test de cyclisme thermique	Test de choc thermique
Taux de température	Gradual (5-20 °C/min)	Extrêmement rapide (≥ 30 °C/min)
Différence de température	Modéré	Très grand (jusqu'à 300 °C)
Durée du cycle	Long (heures-jours)	Courte (secondes-minutes)
Type de stress	Fatigue thermique progressive	Concentration instantanée au stress
Échecs typiques	Vieillissement, déformation, fatigue	Fissures, délamination, rupture du paquet
Applications	Électronique grand public, automobile	Composants aérospatiaux, défense, haut de gamme
Produits recommandés	Chambre de cyclisme thermique	Chambre d'essai de choc thermique

Résumé

Cyclisme thermique → Vérification de la fiabilité à long terme.

Choc thermique → Résistance à une mutation environnementale soudaine.
L'utilisation des deux méthodes aide les fabricants à découvrir les défauts latents et à optimiser la résilience de la conception.

Agissez maintenant-Obtenez votre solution de test de changement de température personnalisée

Avec plus de 16 ans d'expérience, LIB Industry fournit des chambres de test environnemental de confiance mondiale adaptées à vos besoins d'application.

Pourquoi choisir l'industrie LIB

Garantie de 3 ans et assistance technique à vie
Service et formation mondiaux 24/7
Production et livraison rapides: 7-15 jours
Cote et proposition personnalisés de 1 à 3 heures

Contactez-nous aujourd'hui:Inquiry@libtestchamber.com
Décrivez vos exigences de test et recevez un devis sur mesure en quelques heures.
Accélérez la qualification de votre produit, améliorez la fiabilité de l'AQ et assurez la conformité-le tout avec les chambres de test de cyclisme thermique et de choc thermique de LIB Industry, la solution éprouvée pour la précision, la vitesse et la fiabilité dans le monde entier.
