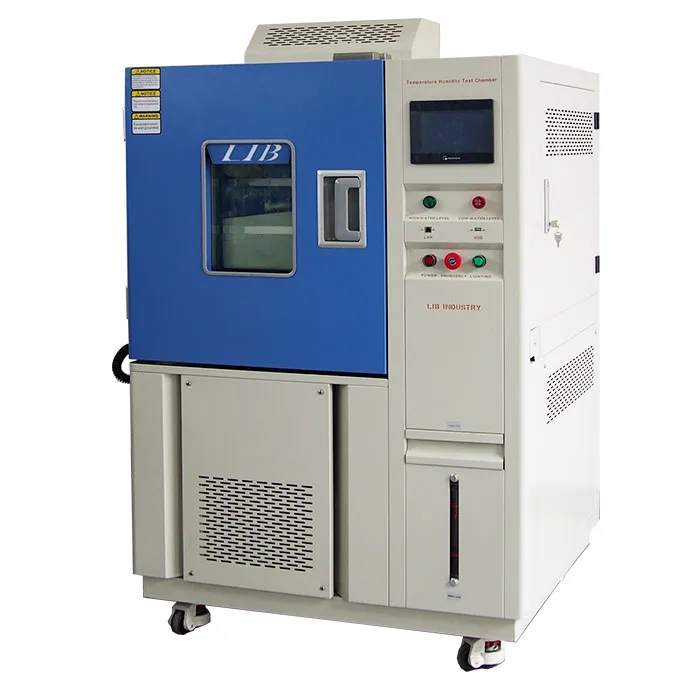

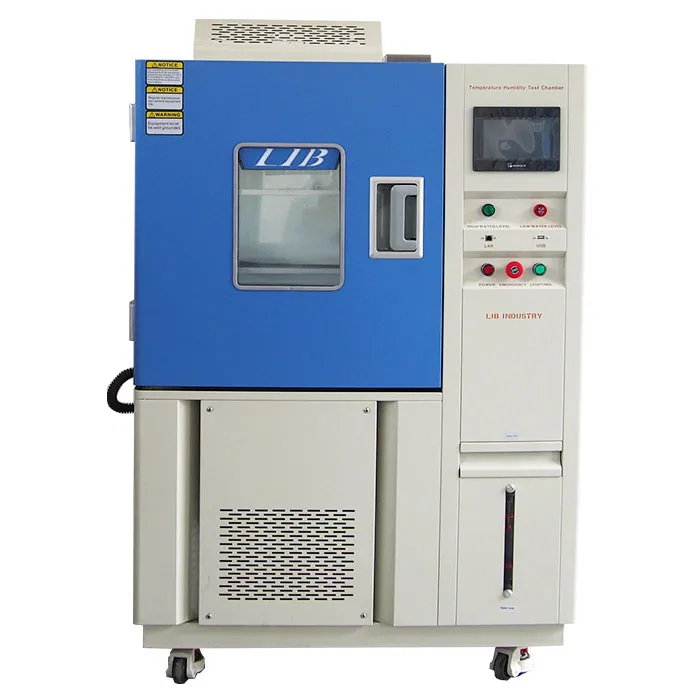

Enceinte d'essai thermique à taux de rampe élevé

Name: Enceinte d'essai thermique à taux de rampe élevé
Brand: Xi'an LIB Environmental Simulation Industry

La chambre d'essai thermique à taux de rampe élevé LIB est conçue pour les applications nécessitant des changements rapides de température afin d'évaluer la fiabilité thermique des matériaux, des composants et des assemblages, tels que les semi-conducteurs, l'électronique automobile, les batteries, l'aérospatiale et les sciences des matériaux.

Contrairement aux chambres de température et d'humidité conventionnelles, cette chambre atteint des vitesses de chauffage et de refroidissement rapides jusqu'à5/10/15 °C ou plus/minavec une plage de température de -70/-40/-20 °C à +150 °C, permettant une simulation précise des conditions de choc thermique et de contrainte accélérée.

Modèles en option : TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 et autres modèles personnalisés

Normes applicables : AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

À l'intérieur d'une chambre de cyclage thermique lors de tests de température extrême

Caractéristiques et avantages de la chambre d'essai thermique à haute vitesse de rampe

1. Cyclage thermique réel à grande vitesse
Contrairement aux chambres classiques limitées à 3 °C/min, les chambres LIB peuvent atteindre jusqu'à 30 °C/min en chauffage et refroidissement, permettant des dizaines de cycles de température en une seule journée et accélérant radicalement les délais de qualification.

2. Environnement de test cohérent
La circulation d'air optimisée assure une distribution uniforme de la température lors des transitions rapides, empêchant le retard thermique qui pourrait masquer la fatigue des soudures ou les défaillances d'emballage dans les semi-conducteurs.

3. Contrôle de rampe économe en énergie
Les chambres LIB utilisent un algorithme de gestion dynamique de l'énergie qui ajuste les charges du compresseur et du chauffage en temps réel, réduisant la consommation d'énergie malgré un cyclage thermique intensif.

4. Fiabilité des tests dans des profils sévères
La chambre maintient une fluctuation de température de ±0,5 °C même pendant les rampes rapides, garantissant que chaque profil—qu'il s'agisse du cyclage thermique JEDEC JESD22 ou de l'automobile LV124—est exécuté avec une précision de laboratoire.

Paramètres de la chambre d'essai thermique à haute vitesse de rampe

Modèle	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Dimensions internes (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimensions hors tout (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volume intérieur	100L	225L	500L	800L	1000L
Charge thermique	1000W
Plage de température	A : -20℃ ~ +150 ℃ B : -40℃ ~ +150 ℃ C: -70℃ ~ +150 ℃
Fluctuation de température	± 0,5 ℃
Écart de température	± 2,0 ℃
Vitesse de refroidissement	5 ℃/min
Vitesse de chauffage	5 ℃/min
Contrôleur	Contrôleur à écran tactile LCD couleur programmable, interface multilingue, Ethernet, USB
Système de refroidissement	Système de réfrigération à compression mécanique
Matériau extérieur	Tôle d'acier avec revêtement protecteur
Matériau intérieur	Acier inoxydable SUS304
Alimentation électrique	380V
Niveau sonore maximal	65 dBA

Détails de la chambre d'essai thermique à haute vitesse de rampe

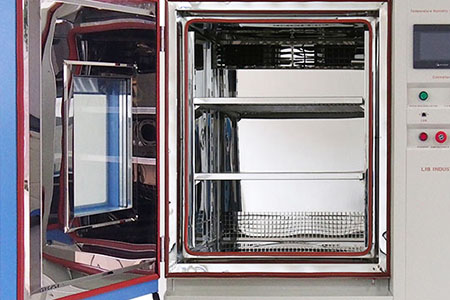

Espace de test	Acier inoxydable SUS304, la chambre intérieure assure une durabilité lors de cycles répétés de chauffage et de refroidissement rapides. Des conduits de circulation d'air spécialement conçus assurent une distribution uniforme de la température lors des transitions de rampe rapides, empêchant les points chauds ou froids même à 20 °C/min. Une isolation thermique multicouche minimise les fuites de chaleur.
Orifice de câble	Ports standard Ø50 mm pour câbles et capteurs, permettant une connexion facile des circuits de charge électrique, des packs batteries, des cartes de test PCB ou des capteurs aérospatiaux sans compromettre la stabilité de la chambre. Des ports multiples ou des diamètres personnalisés sont disponibles en option.
Système de contrôle	Contrôleur PID programmable à écran tactile avancé, conçu pour des profils multi-étapes de rampe et de maintien. Surveillance en temps réel des courbes de température avec enregistrement des données et accès à distance Ethernet/USB pour la documentation des tests.
Système de réfrigération	Système de réfrigération en cascade, conçu pour un refroidissement continu à haute vitesse sans baisse de performance. Une gestion intelligente de la charge équilibre la puissance du chauffage et du compresseur, offrant à la fois une efficacité énergétique et une réponse rapide.

Si vous souhaitez obtenir plus de détails sur la chambre d'essai thermique à haute vitesse de rampe, veuillez laisser vos coordonnées. L'équipe LIB vous fournira davantage de suggestions de sélection, de matériaux et de devis.
