Assurer la fiabilité des produits électriques et électroniques dans des environnements réels nécessite des tests rigoureux contre la pénétration d'eau et de poussière. Des capteurs automobiles exposés à la pluie aux appareils électroniques d'extérieur mis au défi par les tempêtes de sable, des tests précis et reproductibles déterminent la durabilité et la sécurité du produit.
L'industrie LIB, un fabricant professionnel de chambres de simulation environnementale, fournit une gamme complète deEauEtÉquipement de test de poussièreConçu pour répondre aux normes IEC 60529, ISO 20653, IEC 60068, ASTM et MIL. Avec des solutions couvrant IPX1-X9K chambres de test étanches et IP5X-IP6X chambres d'entrée de poussière, l'industrie LIB permet aux ingénieurs mondiaux d'atteindre la conformité, la précision et l'efficacité dans la R & D et les tests de production.
La cote de protection d'entrée (IP) définit la capacité d'un boîtier à résister aux solides et aux liquides.
·Premier chiffre (0-6): Protection contre la poussière et les objets solides.
·Deuxième chiffre (0-9K): Résistance à l'eau ou à l'humidité.
Exemples:
-IP6X-Complètement étanche à la poussière.
-IPX6-Résiste aux jets d'eau à haute pression (100 kPa, 100 L/min).
Les produits des industries de l'automobile, de l'électronique, des télécommunications et de la défense sont souvent confrontés à des conditions extérieures difficiles. La pénétration d'eau et de poussière peut entraîner de la corrosion, des courts-circuits électriques ou une défaillance du joint. Test à I60529 CE et ISO 20653Vérifie l'intégrité de l'enceinte avant la certification et la mise en marché.
-Les chambres d'essai de pluie simulent les gouttes, les pulvérisations oscillantes ou les jets à haute pression pour recréer les précipitations et les éclaboussures.
-Les chambres d'essai de poussière reproduisent les environnements de poudre fine à haute concentration en utilisant de la poussière de talc de 50 μm pour tester l'étanchéité et la résistance au flux d'air.
-La température stable (~ 50 ° C), la pression atmosphérique et la concentration de particules (2-4 kg/m³) garantissent des résultats reproductibles et certifiés.
LIB Industry Ensemble complet de chambres d'essai de pluie et de solutions de chambres d'essai de poussière | |
| Chambres d'essai de la poussière MIL STD 810 chambre de poussière Chambre d'essai d'entrée IP6X IP5X Machine d'essai de pluie IPX1 IPX2 IPX3 IPX4 JIS D 0203 Chambre de pulvérisation de pluie Chambre d'essai d'immersion de l'eau Équipement à haute pression IP6K9K |

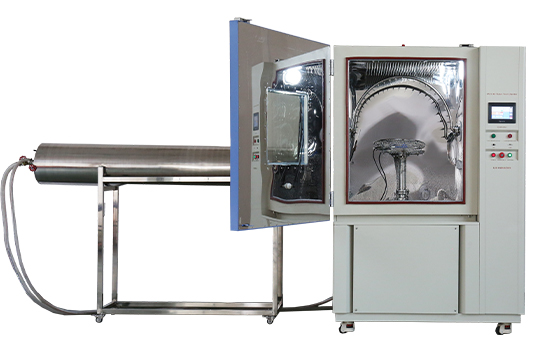

Principe de travail
L'eau est acheminée par des buses interchangeables sous une pression et un débit précis, tandis qu'une plate-forme rotative assure une exposition uniforme. Les systèmes de contrôle automatique permettent la programmation selon les normes IEC.
Conception et durabilité
-Acier inoxydable SUS304 pour la résistance à la corrosion.
-Platine tournante motorisée (charge ≤ 50 kg, vitesse réglable).
-Fenêtre d'observation: verre chauffant double couche avec éclairage LED interne.
-Circulation automatique de l'eau: recyclage en boucle fermée avec recharge automatique.
Paramètres techniques
Niveau d'essai | Type d'essai | Débit d'eau | Pression | Image |
IPX1 | Chute verticale | 1 mm/min | - |
|
IPX2 | Chute d'inclinaison de 15 ° | 1 mm/min | - | |
IPX3 | Vaporisateur oscillant | 0.07 L/min par trou φ 0.4mm | 50-150 kPa |
|
IPX4 | Forte pulvérisation | 0.1 L/min par trou | 80-150 kPa | |
IPX5 | Buse à jet Ø 6,3mm | 12.5 ± 0.625 L/min | 30-100 kPa |
|
IPX6 | Buse à jet Ø 12.5mm | 100 ± 5 L/min | 100 ± 5 kPa | |
|
| |||
Principe de travail
Les échantillons sont immergés dans un réservoir d'eau contrôlé avec des réglages précis de profondeur et de durée. L'ascenseur automatique et le drainage assurent un fonctionnement sûr et répétable.
Caractéristiques de conception
-Réservoir de plaque d'acier A3, épaisseur de paroi 15mm
-Contrôle automatique du niveau d'eau et surveillance de la température
-Panier de levage pour une manipulation sûre des échantillons
-Des dispositifs de surveillance peuvent être installés dans le réservoir d'eau pour surveiller l'état des composants.
Paramètres techniques
Niveau d'essai | Profondeur d'immersion | Température de l'eau | Durée | Exigence d'échantillon |
IPX7 | 1 m | Ambiant | 30 min | Aucune entrée d'eau |
| IPX8 | ≥ 1 m (personnalisable) | Ambiant ou spécifié | Selon spécification | Fonctionnel après immersion |
|
| |||
Principe de travail
La plate-forme rotative expose des échantillons à des jets à 80-100 bar, 80 ° C sous plusieurs angles. Assure la durabilité sous contrainte mécanique et thermique.
Caractéristiques clés
-Pompe haute pression: 100 bar max
-Contrôle de la température: ambiant à 80 °C
-Table tournante: 5 ± 1 rpm
-Angles de buse: 0 °, 30 °, 60 °, 90 °
-Contrôle PLC à écran tactile avec stockage de programme
Paramètres techniques
Article | Spécification |
Pression d'essai | 80-100 bar |
Température de l'eau | 80 ± 5 °C |
| Débit | 14-16 L/min par buse |
Angle de buse | 0 °, 30 °, 60 °, 90 ° |
Vitesse de rotation | 5 ± 1 rpm |
Durée | 30 s par position × 4 |
|
|
Aperçu
Les chambres d'essai de poussière et de sable de l'industrie LIB simulent des environnements de poussière extrêmes pour évaluer la fiabilité de l'étanchéité et l'endurance des composants.
Caractéristiques de conception
-Le flux d'air vertical et la circulation empêchent l'agglutination de la poussière
-Le tube chauffant maintient la poussière sèche et répartie uniformément
-Sécurité: serrure de porte électromagnétique, protection contre les surintensités et les surtempératures
-Fenêtre d'observation avec essuie-glace et éclairage LED
-Écran tactile programmable PID: programmes 120 × segments 100, interface multilingue
-Capacités flexibles: 800-2000 L, modèles de plain-pied personnalisés
Paramètres techniques
Article | Spécification |
Température | Ambiant ~ 50 °C |
Concentration de la poussière | 2-4 kg/m³ |
Type de poussière | Dimension particulaire de 50 μm, maille de 75 μm |
Normes | IEC 60529 (IP5X/IP6X), ISO 20653, IEC 60068-2-68, ASTM, MIL |
| |
L'industrie LIB peut fournir des systèmes de test IP complets couvrant l'eau IPX1-X9K et IP5X-IP6X les tests de poussière dans une configuration de laboratoire intégrée.
· Chambres combinées: la conception modulaire permet des tests d'eau et de poussière dans une installation
· Automation: contrôle PLC, surveillance à distance, journalisation des données
· Personnalisation: taille de la chambre, combinaisons de niveau de test et montages d'échantillons spécialisés
· Types de clients: laboratoires de R & D, centres de certification, lignes de production
Assurance qualité et normes
-Conformité avec IEC 60529, ISO 20653, ASTM, MIL
Des pluies douces aux jets à haute pression, et des tempêtes de poussière aux tests à l'épreuve du sable, l'industrie LIB fournit des solutions de protection IP de bout en bout pour la certification et la fiabilité des produits.
Contactez l'industrie LIB aujourd'huiInquiry@libtestchamber.comPour concevoir et construire une installation complète de test IP, adaptée à vos produits et aux exigences de certification.
