Pour les fabricants qui entrent sur le marché nord-américain, la conformité NEMA 3R sous UL 50E est souvent la première et la plus critique étape de la certification.
Les produits tels que les boîtes de compteur, les boîtes de jonction, les enceintes de déconnexion et les armoires de commande devraient résister à une réelle exposition à la pluie en plein air sans compromettre la sécurité électrique interne. Cependant, de nombreux échecs de certification ne sont pas causés par une mauvaise conception de l'enceinte, mais parConditions d'essais de pluie inexactes ou incohérentesAu cours du développement.
C'est pourquoi investir dans unProfessionnelApparatu d'essai de pluie ULSN'est plus facultatif-il s'agit d'une décision stratégique qui affecte directement le succès de la certification, le délai de mise sur le marché et la fiabilité à long terme du produit.
UL 50E Type 3R est spécifiquement destiné àEnclos d'extérieurQui doivent fournir une protection contre:
Pluie qui tombe
Soufflage de la pluie
Grésil et formation de glace externe
Contrairement aux tests de protection d'entrée de base, le test de pluie UL 50E se concentre surImpact de l'eau inclinée sous pression contrôlée, Simulant étroitement les conditions réelles de tempête en plein air.
Selon les exigences de l'UL 50E, l'enceinte doit être exposée à unPulvérisation d'eau 45 °Sans permettre à l'eau d'entrer et d'atteindre les pièces électriques sous tension.
Angle de pulvérisation:45 ° de la verticale pour simuler une pluie entraînée par le vent
Pression d'eau:Maintenu à34.5 kPa (5 psi)Tout au long du test
Buse Spécification: Buses de pulvérisation en acier inoxydable de 5mm
Débit d'eau:5.4 L/min/m²
Durée d'essai:Typiquement1 heure continue
Les ingénieurs expérimentés comprennent queToute déviationEn angle, en pression, en géométrie de buse ou en stabilité d'écoulement peuvent entraîner de fausses pannes-ou pire, de fausses passes qui échouent plus tard dans les audits de certification officiels.
De nombreux fabricants tentent de simuler les tests de pluie UL à l'aide de systèmes de pulvérisation improvisés ou de plates-formes d'eau à usage général. Ces configurations souffrent souvent de:
Angles de pulvérisation incohérents
Fluctuations de pression pendant les longs cycles d'essai
Corrosion de la buse qui modifie les modèles de pulvérisation au fil du temps
Contrôle de débit inexact sans surveillance en temps réel
En conséquence, les résultats des tests deviennentNon répétableEt le pré-test interne ne correspond plus aux résultats des laboratoires UL tiers.

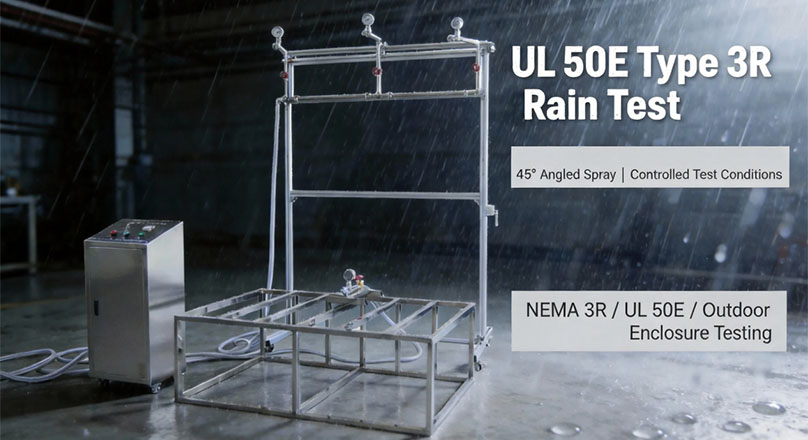

AAppareil de test de pluie professionnel ULÉlimine ces variables et garantit que les tests internes reflètent vraiment les conditions de certification.
Un appareil de test de pluie UL spécialement conçu pour livrerPrécision, stabilité et répétabilité-Les trois éléments qui déterminent la prévisibilité de la certification.
Les tests de pluie UL de haute qualité commencent à la buse.
Construction de l'acier inoxydable SUS304
Des sorties usinées avec précision de 5mm
Résistance à la corrosion pour une consistance de pulvérisation à long terme
La géométrie de pulvérisation stable garantit que l'énergie d'impact de l'eau reste inchangée lors des tests répétés.
Maintien34.5 kPaConstamment pendant une heure complète est beaucoup plus difficile qu'il n'y paraît.
Manomètres haute précision
Visualisation continue de la pression
Détection immédiate de la dérive de pression
Cela empêche le sous-test ou le sur-test causé par des fluctuations de pression inaperçues.
L'UL 50E spécifie5.4 L/min/m², Pas une valeur estimée.
Valves de commande de réglage fin
Distribution stable d'écoulement sur toutes les buses
Étalonnage et vérification faciles
Modèle | R-UL020 | |
Paramètre | Nombre de tête de pulvérisation | 3 têtes de pulvérisation |
Espacement de la buse | 710mm | |
Diamètre du trou de pulvérisation | 5.5mm | |
Pression de l'eau | 34.5Kpa | |
Taille de la plate-forme d'échantillon | 1000X1400X500mm | |
Charge de charge de la plate-forme d'échantillon | 100 Kgs | |
Structure | Contrôle de la pression de l'eau | Débitmètre |
Système d'approvisionnement en eau | Approvisionnement en eau automatique, système de purification d'eau | |
Boîte de contrôle | Afficher le mode de pulvérisation, l'heure et la pompe à eau | |
Matériel | Matériel | Acier inoxydable SUS304 |
Matériel de plate-forme d'échantillon | Acier inoxydable SUS304 | |
| Norme | Type 3R UL 50E | |
| ||
|
| |
Un contrôle précis du débit garantit une conformité totale avec la logique de test UL plutôt que des tests basés sur l'approximation.
Alors que certains laboratoires nécessitent des machines d'essai de pluie UL plein cadre, de nombreux fabricants expérimentés préfèrentApproche d'essai modulaire-En particulier lors de la mise à niveau des laboratoires existants.
Offres de l'industrie LIBKits de test de pluie à 3 buses UL 50E spécialisés, Y compris:
Buses de précision en acier inoxydable SUS304
Manomètres haute précision
Valves de commande à réglage précis
Intégration flexible
Montez facilement des ensembles de buses sur des cadres ou des plates-formes personnalisées réglables en hauteur.
Coût d'investissement réduit
Améliorez la capacité de test UL 50E sans remplacer toute votre infrastructure de laboratoire.
Délai d'exécution plus court
Les composants modulaires sont généralement plus rapides à fournir que les systèmes plein format.
Confiance Certification
Les composants conçus strictement selon les paramètres UL 50E garantissent que les tests internes sont alignés sur les résultats de certification officiels.
Les solutions modulaires permettent aux fabricants deInvestir progressivement dans la conformité, Sans trop construire leur laboratoire le premier jour.
Les tests UL 50E Type 3R ne sont souvent que le point de départ.
De nombreux fabricants doivent éventuellement valider les produits contreNormes multiples de protection d'entréeÀ mesure que les portefeuilles de produits se développent et que les marchés se diversifient.
L'industrie LIB n'est pas simplement un fournisseur d'appareils de test de pluie UL-nous sommes unFournisseur complet de solutions de test de pluie IP et NEMA.
Normes NEMA:
Type 3R
Type 4 / 4X
Tests de pluie IEC IP:
IPX1 / IPX2 (égouttement vertical)
IPX3 / IPX4 (pulvérisation et éclaboussures)
IPX5 / IPX6 (jets d'eau)
IPX9K (haute pression, eau à haute température)
Systèmes d'essai de pluie modulaires ou plein cadre
Configurations de test combinées à fonction unique ou multi-standard
Disposition de laboratoire personnalisée pour la R & D, l'AQ et les pré-tests de certification
Des conceptions à l'épreuve du futur permettant une expansion facile vers des niveaux IP ou NEMA plus élevés
Au lieu d'acheter des équipements isolés, les fabricants peuvent construire unLaboratoire d'essai de pluie évolutif et certifiéAvec l'industrie LIB en tant que partenaire à long terme.
Cherchez-vous:
Un appareil de test de pluie UL professionnel?
Un kit de test modulaire UL 50E à 3 buses avec jauges et vannes de commande?
Une solution complète de laboratoire d'essai de pluie IP et NEMA?
L'industrie LIB soutient:
Support technique mondial et pièces de rechange
Garantie complète de 3 ans couvrant les systèmes de base
Support technique à vie fourni par des ingénieurs seniors
Diagnostics et réponse à distance rapides dans les 1-3 heures
Contactez l'industrie LIB aujourd'hui Inquiry@libtestchamber.comPour recevoir une proposition personnalisée, une tarification et un délai d'exécution-conçu pour vous aider à répondre à NEMA 3R et à des exigences de protection d'entrée plus larges de manière efficace et en toute confiance.
