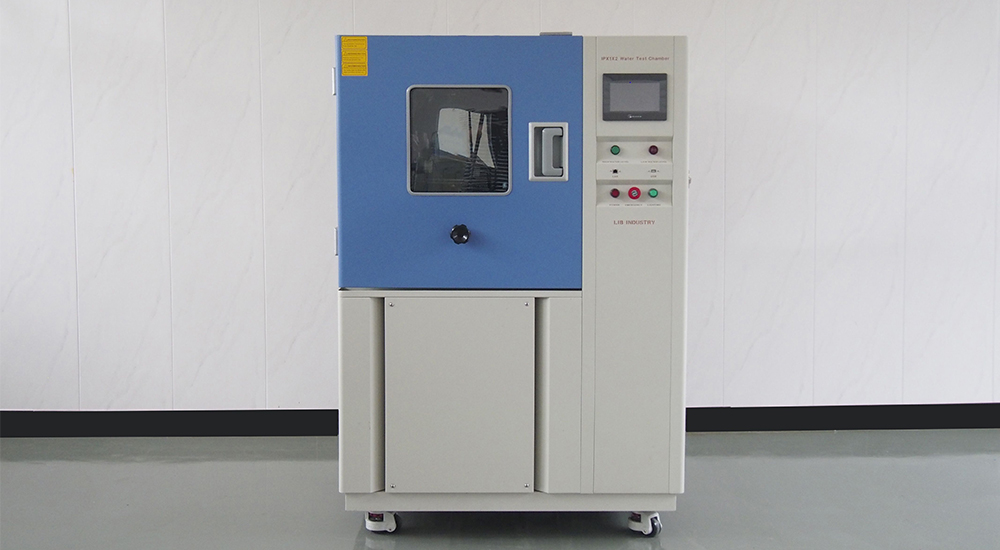

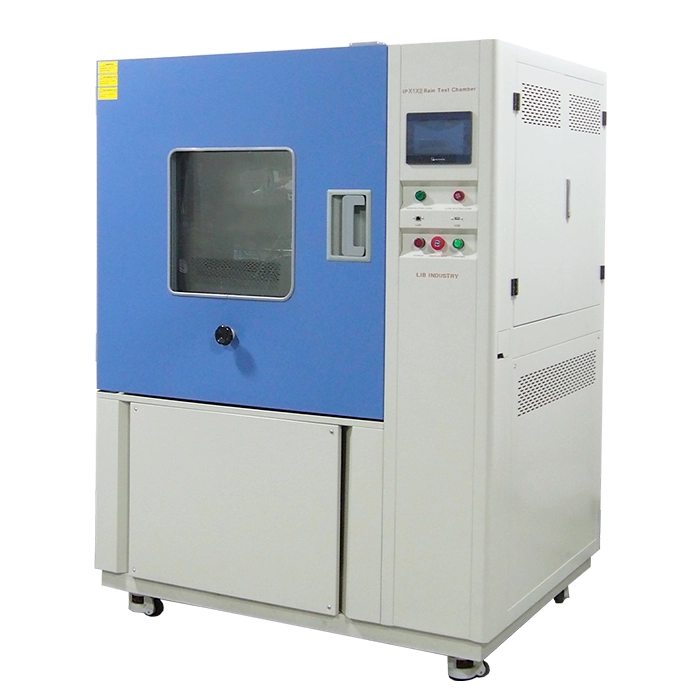

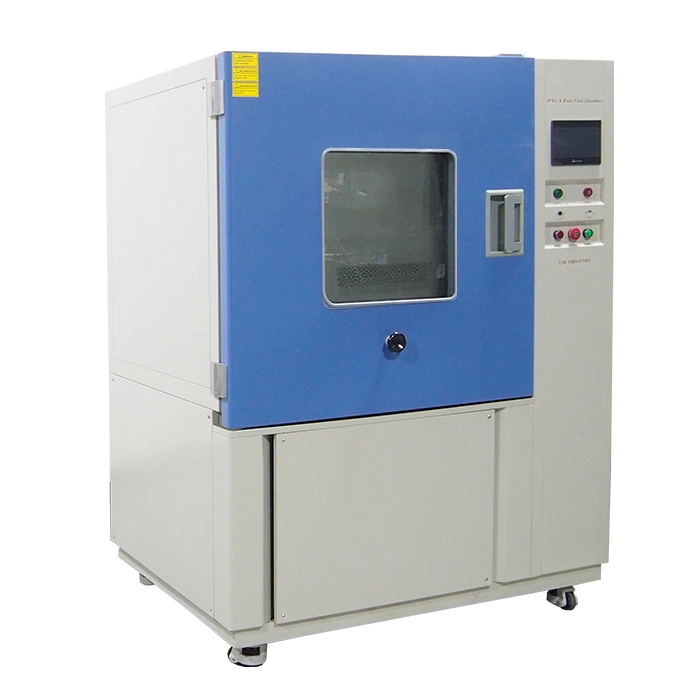

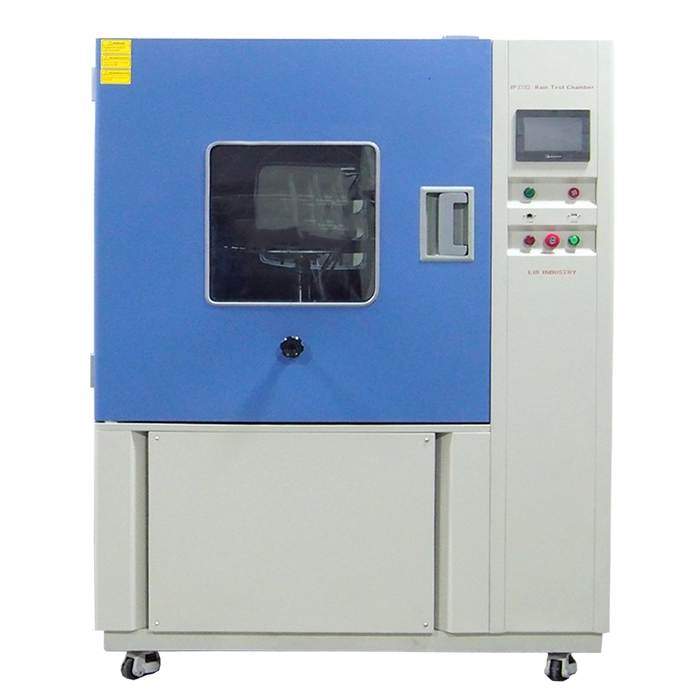

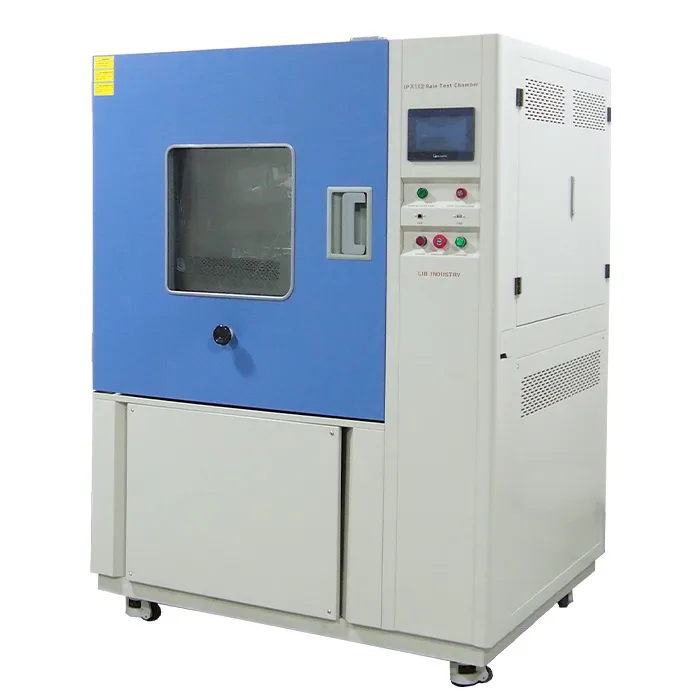

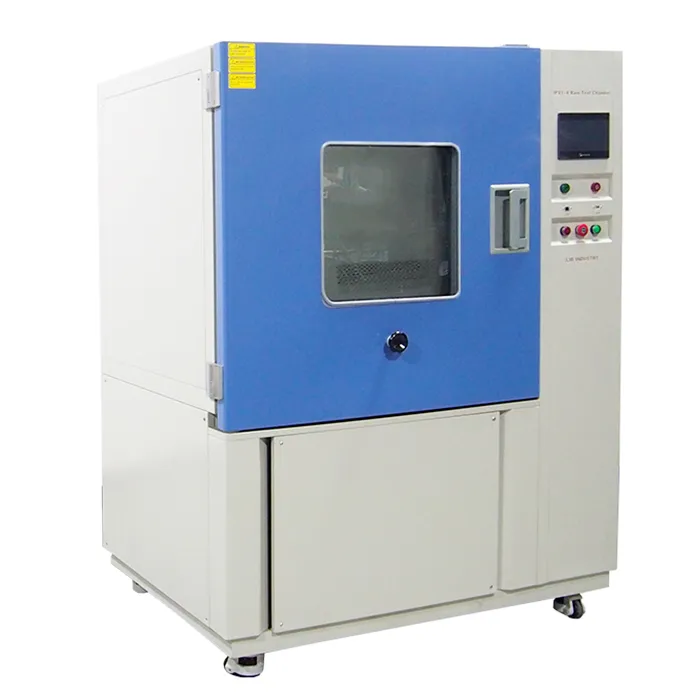

Appareils d'essai d'égouttement d'eau IPX1 IPX2

LeAppareils d'essai d'égouttement d'eau IPX1 IPX2Simule les conditions d'égouttement dans les environnements naturels pour évaluer les performances de résistance à l'eau des produits exposés aux gouttes d'eau.

Les tests d'étanchéité IPX sont largement utilisés pour les produits électriques et électroniques afin de garantir qu'ils restent sûrs et fonctionnels lorsqu'ils sont exposés à des gouttelettes d'eau.

  • IPX1:Simule les conditions d'égouttement verticales

  • IPX2:Simule dégoulinant lorsque le produit est incliné15 °

LeAppareils d'essai d'égouttement IPX1 IPX2 fabriqués par l'industrie LIBFournit une simulation précise, un contrôle stable du débit d'eau et des performances de test d'étanchéité fiables.

L'industrie LIB soutient égalementTailles de salle de travail personnaliséesEt offre une période de garantie de 3 ans et un service après-vente complet.


Modèle:R12-800C, R12-1200C

Norme: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX1, IPX2

Caractéristiques et avantages de l'appareil d'essai d'égouttement IPX1 IPX2

1. Simulation précise d'égouttement IPX1 et IPX2

Le système simule avec précision l'égouttement vertical IPX1 avec un taux de goutte à goutte de1 mm/min ± 0.5 mm/minEt une durée d'essai de10 minutes.

Pour le test IPX2, le produit est incliné15 °, Et des gouttes se produisent à3 mm/min ± 0.5 mm/min.
Le test est effectué dansQuatre positions d'inclinaison, Chaque durable2.5 minutes.

2. système automatique de circulation de l'eau

L'appareil est équipé d'un système d'admission automatique et de circulation d'eau.

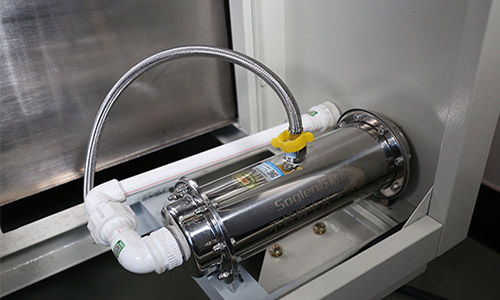

Le système de filtration élimine les impuretés jusqu'à0.03mm de diamètre, Empêchant le blocage du trou d'égouttement.

3. structure durable d'acier inoxydable

Les principaux composants tels que leRéservoir d'eau goutte à goutte, salle de travail et plateau tournantSont faits deAcier inoxydable SUS304, Fournissant une forte résistance à la corrosion et une longue durée de vie.

4. dispositifs de protection de sécurité multiples

Les systèmes de sécurité comprennent:

  • Protection contre les fuites

  • Alarme de niveau d'eau faible

  • Protection contre les surintensités

  • Protection de séquence de phase

Ces caractéristiques assurent la sécurité des opérateurs et des équipements pendant les essais.



Spécifications de l'appareil d'essai goutte à goutte d'eau IPX1 IPX2

Modèle

R-800C

R-1200C

Dimensions internes (mm)

900*950*950

1300*1350*1370

Dimensions globales (mm)

1180*1420*1920

1540*1820*2200

Volume utile (L)

810

2400

Taille du plateau goutte à goutte

600*600

1000*1000

Diamètre du trou de pulvérisation

Φ 0.4mm

Vitesse de rotation du plateau

1r/min (vitesse réglable)

Contrôle de la pression de l'eau

Débitmètre

Contrôleur

Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet

Système d'approvisionnement en eau

Réservoir d'eau, pompe d'appoint, approvisionnement en eau automatique, système de purification d'eau

Dispositif de sécurité

Protection contre les surintensités; Protection contre les surintensités;

Protection contre la pénurie d'eau; Protection contre les fuites de terre; Protection des séquences de phase

Matériau extérieur

Plaque d'acier avec revêtement protecteur

Matériau intérieur

Acier inoxydable SUS304

Fenêtre d'observation

Verre isolant double couche avec essuie-glace

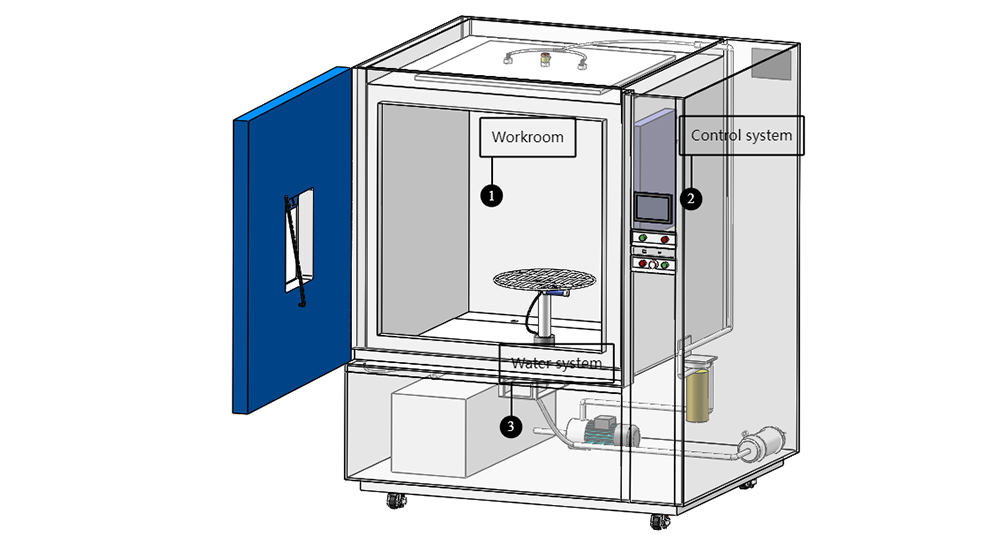

Configuration de l'appareil d'essai d'égouttement d'eau IPX1 IPX2

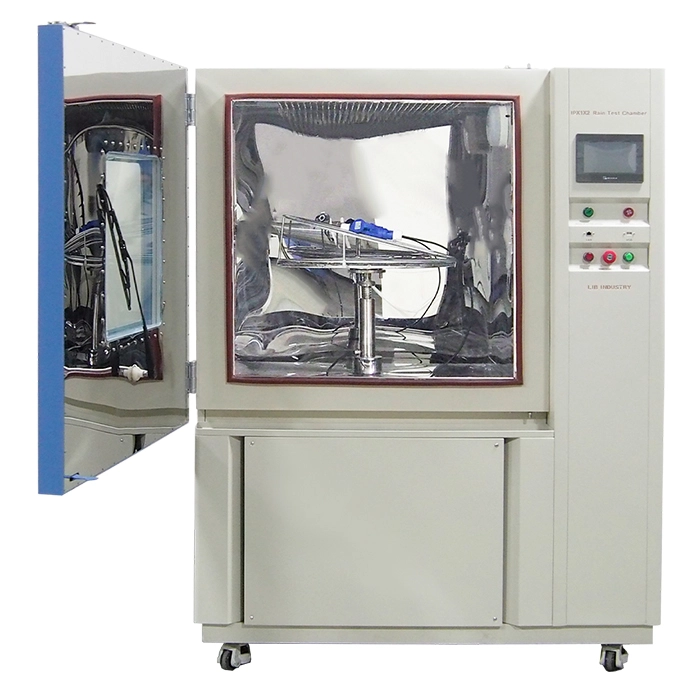

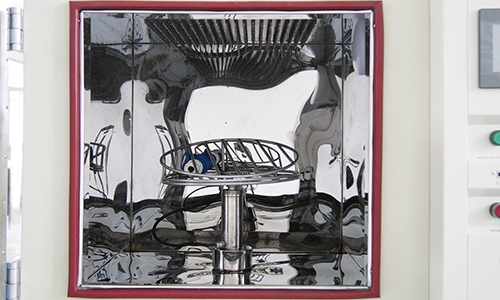

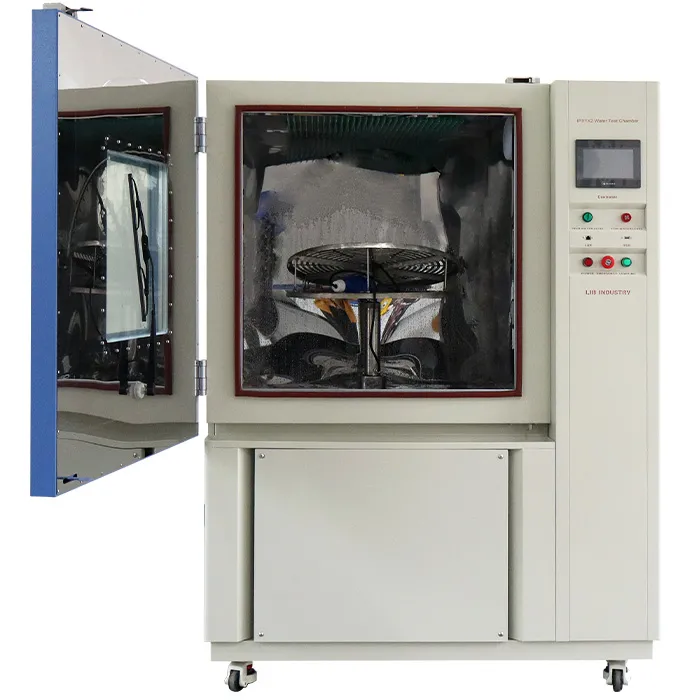

1. Salle de travail

Le plateau d'égouttement est situé en haut de la salle de travail, où l'eau d'essai est stockée.

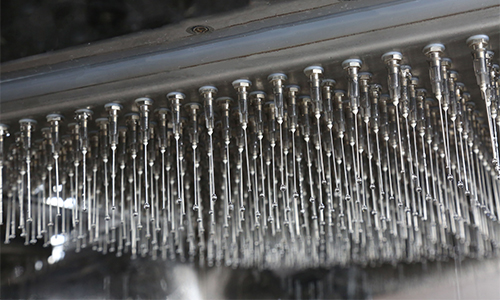

Les aiguilles goutte à goutte sont réparties uniformément en bas avec une ouverture de0.4mmEt un trou d'espacement de20mm.

La hauteur du plateau tournant d'échantillon est réglable.

  • Au cours de laTest IPX1, Le plateau tournant reste horizontal.

  • Au cours de laTest IPX2, Le plateau tournant s'incline15 °Dans quatre directions.



2. Système de contrôle

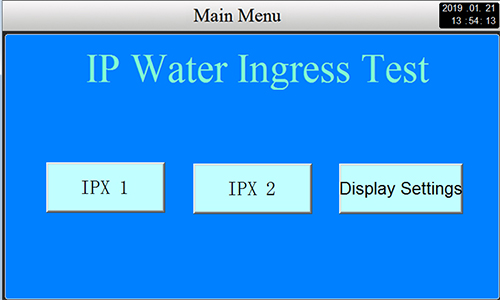

L'équipement utilise unContrôleur programmable PLC avec un écran tactile.

Les opérateurs peuvent facilement définir:

  • Taux de goutte à goutte

  • Durée du test

  • Vitesse de la plaque tournante

Le contrôleur permet égalementSurveillance en temps réel du processus d'essai.

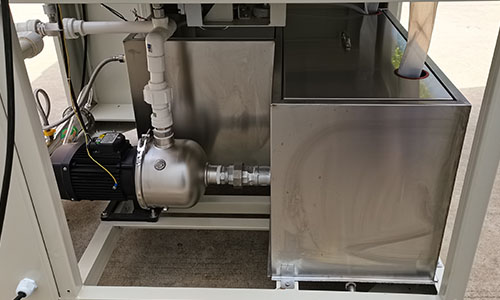

3. système d'approvisionnement en eau et de circulation

Le système d'eau comprend:

  • Réservoir d'eau

  • Pompe de circulation

  • Système de filtration

L'eau est pompée du réservoir vers le bac d'égouttement, puis recyclée à travers le système de filtration pour éviter le blocage des trous d'égouttement.


Solutions de test étanche IP personnalisables

L'industrie LIB peut personnaliser leIPX1 IPX2 appareil d'essai goutte à goutte d'eauSelon vos exigences de test.Chambres d'essai de pluie à pied personnaliséesPour produits de grande taille ou spéciaux

En plus des tests d'égouttement IPX1 et IPX2,L'industrie LIB fournit une gamme complète d'équipements de test IP étanche et anti-poussière, Ces systèmes sont conçus selon les normes internationales telles queIEC 60529EtISO 20653, Couvrant plusieurs types de test, y compris:

  • IPX1-IPX2 test goutte à goutte

  • IPX3-IPX4 le tube oscillant et les tests de pulvérisation

  • IPX5-IPX6 test de jet d'eau puissant

  • IPX7-IPX8 tests d'immersion

  • Test de pulvérisation haute pression IPX9K à haute température

  • Test de protection contre la poussière IP5X / IP6X

Dites-nous votreTaille du produit, évaluation IP requise, normes de test ou quantité d'échantillons, Et les ingénieurs LIB recommanderont la configuration d'équipement la plus appropriée.
