De nombreuses surfaces métalliques revêtues semblent parfaites lors d'une inspection de routine, mais la corrosion peut déjà se propager sous la couche de revêtement. Ce phénomène, appelécorrosion filiforme, se développe sous forme de filaments filiformes sous la peinture, les revêtements en poudre ou d'autres finitions protectrices, le plus souvent sur des substrats en aluminium et en acier.
Contrairement à la corrosion uniforme, qui attaque une surface de manière homogène, ou à la corrosion par piqûres, qui crée des cavités localisées, la corrosion filiforme progresse horizontalement sous le revêtement en formant des motifs vermiculaires. Comme le revêtement reste souvent visuellement intact au début, les dommages peuvent passer inaperçus jusqu'à ce que la perte d'adhérence, le cloquage ou la défaillance du revêtement devienne apparente.
Pour les fabricants des secteurs automobile, aérospatial et électronique, il est crucial de maintenir l'intégrité des revêtements. LIB Industry propose une solution complète de testeur de corrosion filiforme qui intègre untesteur de corrosion filiformeet unchambre à température et humidité constantes, offrant une méthode précise et reproductible pour révéler les risques de corrosion cachés avant qu'ils ne compromettent la fiabilité des produits.
La corrosion filiforme ne se produit pas au hasard. Elle se développe lorsque des conditions environnementales et de substrat spécifiques existent simultanément sous un revêtement.
Facteur |
Exigence type |
Humidité relative |
>75 % HR |
Température |
20–40 °C |
Contaminants |
Chlorures, sulfates |
Disponibilité en oxygène |
Nécessaire |
Défauts du revêtement |
Rayures, trous d'épingle, bords |
Les différences électrochimiques entre les régions anodiques et cathodiques sous le revêtement entraînent la progression des filaments de corrosion, dégradant progressivement à la fois le substrat métallique et l'adhérence du revêtement. Les tests traditionnels au brouillard salin standard seulsreproduire cette croissance directionnelle, ce qui rend indispensables des environnements de simulation dédiés.ne peuvent pas
L'un des plus grands défis associés à la corrosion filiforme est qu'elle reste souvent cachée au début de son développement. Les revêtements de surface peuvent sembler intacts alors que la corrosion continue de se propager en dessous.
À mesure que la corrosion progresse, plusieurs signes caractéristiques deviennent visibles :
De fins filaments filiformes sous le revêtement
Des traces de corrosion brun clair, grises ou blanches
Des motifs en toile d'araignée rayonnant à partir de rayures ou de bords exposés
Un soulèvement localisé du revêtement ou une perte d'adhérence
Parce que la corrosion se développe sous le revêtement plutôt qu'à la surface, une inspection visuelle seule peut ne pas révéler l'étendue réelle des dommages. Au moment où les défauts de revêtement deviennent visibles, une dégradation importante peut déjà s'être produite.
Pour cette raison, les fabricants s'appuient de plus en plus sur des tests accélérés de corrosion filiforme lors du développement de produits, de la qualification des fournisseurs et des programmes de validation des revêtements.
L'impact de la corrosion filiforme va bien au-delà de l'aspect esthétique. À mesure que la corrosion se propage sous le revêtement, la force d'adhérence diminue et la barrière protectrice devient moins efficace.
Dans l'industrie automobile, les panneaux de carrosserie en aluminium peints, les garnitures et les roues sont continuellement exposés à l'humidité, au sel de déneigement et aux conditions météorologiques changeantes. La corrosion filiforme peut entraîner des défauts de revêtement qui affectent à la fois l'apparence et la durabilité à long terme.
Les fabricants de l'aérospatiale sont confrontés à des défis similaires. Les structures d'aéronefs évoluent fréquemment dans des environnements humides et marins où les revêtements protecteurs doivent offrir une protection fiable à long terme contre la corrosion.
Les fabricants d'électronique dépendent également de l'intégrité des revêtements. Les armoires extérieures, les équipements de communication et les boîtiers industriels nécessitent des revêtements durables capables de résister à une exposition environnementale sévère.
Industrie |
Composants typiques |
Automobile |
Panneaux de carrosserie, roues, garnitures |
Aérospatiale |
Panneaux de revêtement en aluminium, structures revêtues |
Électronique |
Armoires extérieures, boîtiers |
Industrie des revêtements |
Qualification des peintures et revêtements |
Laboratoires de recherche |
Études des mécanismes de corrosion |
Parce que les tests traditionnels au brouillard salin ne peuvent pas reproduire entièrement la croissance des filaments sous les revêtements, les tests dédiés à la corrosion filiforme fournissent une évaluation plus réaliste des performances des revêtements dans des conditions proches de l'utilisation réelle.

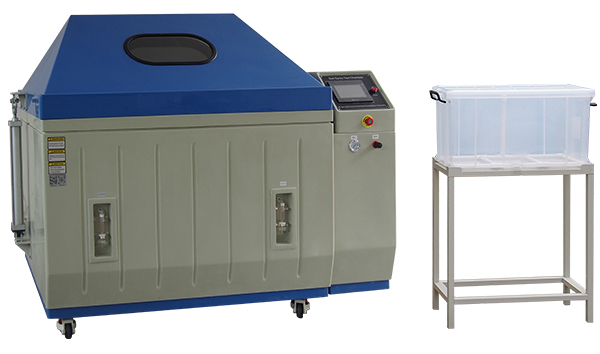

Un testeur de corrosion filiforme n'est pas une simple chambre. Il s'agit plutôt d'un système d'essai qui reproduit l'ensemble du processus de corrosion en deux étapes contrôlées.
La première étape utilise une chambre de brouillard salin pour initier l'activité de corrosion au niveau des défauts du revêtement. La deuxième étape utilise une chambre à température et humidité pour fournir les conditions environnementales nécessaires à la croissance des filaments.
Cette approche à double système simule étroitement les conditions réelles qui favorisent la corrosion filiforme et permet aux ingénieurs d'évaluer les performances des revêtements sur des périodes d'exposition prolongées.
Préparation et rayage de l'échantillon
Exposition au brouillard salin
Transfert vers la chambre de conditionnement humide
Croissance et propagation des filaments
Inspection et évaluation périodiques
Évaluation finale et rapport
Ce processus est largement utilisé pour la qualification des revêtements, le développement de produits et les essais de conformité selon des normes telles que la SAE J2635.
Le but de la première étape est d'initier la corrosion au niveau de défauts de revêtement intentionnels.
Avant le test, des panneaux métalliques revêtus sont rayés avec des lignes contrôlées pour simuler les rayures ou les dommages de revêtement qui peuvent survenir lors de l'utilisation du produit. Ces défauts constituent des points d'entrée pour l'humidité et les contaminants corrosifs.
Les échantillons sont ensuite exposés à un environnement CASS (brouillard salin acide acétique accéléré par le cuivre) qui favorise l'initiation de la corrosion dans des conditions soigneusement contrôlées.
 |
 |
Composition de la solution CASS :NaCl 50 g/L, CuCl₂ 0,26 g/L, pH 3,1–3,3(ajustée à l'acide acétique glacial)
Volume de sédimentation :80 cm², 1–2 mL/h
Température :50 °C
Durée d'exposition :6 heures
Norme :SAE J2635
Name |
Chambre de brouillard salin |
|||
Modèle |
S-150 |
S-250 |
S-750 |
S-010 |
Volume intérieur (L) |
110 |
320 |
410 |
780 |
Plage de température |
Ambiante ~ +60 °C |
|||
Fluctuation de température |
±0,5 °C |
|||
Écart de température |
±2,0 °C |
|||
Plage d'humidité |
95 %–98 % HR |
|||
Dépôt de brouillard salin |
1–2 mL/80 cm²·h |
|||
Type de pulvérisation |
Continue / Périodique |
|||
| ||||
Principaux avantages du testeur de corrosion filiforme :
Système de contrôle de précision – Température ±0,5 °C, humidité ±2 % HR garantissant des conditions d'essai répétables et fiables
Construction résistante à la corrosion –Plastique renforcé de fibre de verre amélioréespace de travail intérieur pour une durabilité accrue
Capacité de test flexible – Plusieurs porte-échantillons pouréchantillons 2D et 3D,prendre en charge des tests simultanés
Conformité aux normes –ASTM B117, ISO 9227, SAE J2635
Après l'exposition au brouillard salin, les échantillons sont transférés dans une chambre à température et humidité où des conditions environnementales contrôlées favorisent la croissance des filaments sous le revêtement.
Des niveaux d'humidité élevés fournissent l'humidité nécessaire à la propagation de la corrosion, tandis que des températures élevées accélèrent le processus de corrosion. Les échantillons sont généralement positionnés à un angle de 45° pour assurer une exposition uniforme.
Tout au long du cycle de test, les ingénieurs surveillent le développement des filaments de corrosion et évaluent les performances du revêtement en fonction de la longueur des filaments, de leur densité et de leur comportement de propagation.
Paramètres :
Température :65 ±1 °C
Humidité relative :85 ±3 % HR
Angle d'inclinaison :45°
Circulation d'air :6–24 m/min
Durée totale d'exposition :672 heures
Intervalle d'inspection :Toutes les 168 heures
Manipulation pendant l'inspection :Maximum 15 minutesà l'extérieur de la chambre à température et humidité constantes
Observation et évaluation : La croissance des filaments est mesurée en termes de longueur, densité et direction de propagation par évaluation visuelle ou analyse d'image numérique.
Name |
Chambre à température et humidité |
Modèle |
TH-100 TH-150 TH-225 TH-500 TH-800 TH-1000 |
Volume intérieur |
100 L / 150 L / 225 L / 500 L / 800 L / 1000 L |
Plage de température |
Type A : -20 °C ~ +150 °C Type B : -40 °C ~ +150 °C Type C : -70 °C ~ +150 °C |
Fluctuation de température |
± 0,5 °C |
Écart de température |
± 2,0 °C |
Plage d'humidité |
20 % ~ 98 % HR |
Écart d'humidité |
± 2,5 % HR |
Vitesse de refroidissement |
1 °C/min |
Vitesse de chauffage |
3 °C/min |
| Matériau intérieur | Acier inoxydable SUS304 |
 | |
Le choix du système d'essai approprié dépend de la taille des échantillons, de la fréquence des tests et des exigences de capacité du laboratoire.
Les petits laboratoires de recherche peuvent privilégier un équipement compact, tandis que les fournisseurs automobiles et les centres de test indépendants exigent souvent des chambres plus grandes capables de traiter plusieurs panneaux de test simultanément.
Application |
Chambre de brouillard salin |
Chambre à température et humidité |
Université et laboratoire de recherche |
S-150 |
TH-100 |
Fabricant de revêtements |
S-250 |
TH-225 |
Fournisseur automobile |
S-750 |
TH-500 TH-800 |
Centre de test indépendant |
S-010 |
TH-1000 |
Une solution de test complète garantit des conditions constantes tout au long des étapes d'initiation de la corrosion et de croissance des filaments, améliorant la répétabilité des tests et la confiance dans les évaluations des performances des revêtements.
La corrosion filiforme est une forme cachée mais potentiellement dommageable de corrosion sous revêtement qui peut réduire considérablement les performances du revêtement et la durabilité à long terme du produit. Comme la corrosion se développe sous un revêtement apparemment intact, les tests en laboratoire sont souvent la seule méthode fiable pour évaluer la résistance avant que les produits n'entrent en service.
En combinant l'exposition au brouillard salin avec un conditionnement contrôlé de la température et de l'humidité, les fabricants peuvent reproduire avec précision les conditions qui favorisent la corrosion filiforme et évaluer les performances des revêtements dans des conditions accélérées.
La solution complète de test de corrosion filiforme de LIB Industry combine les chambres de brouillard salin de la série S et les chambres à température et humidité de la série TH pour fournir des tests fiables, reproductibles et conformes aux normes pour les applications automobiles, aérospatiales, électroniques et de revêtements.
LIB Industry peut fournir :
✓ Chambre de brouillard salin
✓ Chambre à température et humidité
✓ Supports d'échantillons personnalisés
✓ Support d'installation et de formation
✓ Conseils sur les méthodes de test
✓ Service après-vente mondial
Envoyez-nous les dimensions de vos échantillons, la norme de test et votre volume de tests quotidien. Nos ingénieurs vous recommanderont une configuration adaptée et vous fourniront une proposition personnalisée dans les 1 à 3 heures.
Garantie de 3 ans | Support technique à vie | Réponse technique rapide
