Assurer la fiabilité des cartes de circuits imprimés (PCB) est essentiel dans la R & D et la fabrication électroniques. Des fluctuations rapides de température et d'humidité peuvent entraîner de la condensation, compromettre les performances des composants, provoquer des courts-circuits ou entraîner de la corrosion.
Des tests précis et fiables sont essentiels pour l'assurance qualité et l'industrie LIBChambres d'essai de températureSont conçus pour relever ces défis avec un contrôle précis, des performances élevées et le respect des normes internationales telles que la CEI 60068 et MIL-STD-810. Avec des décennies d'expertise, ces chambres fournissent des environnements de test stables, garantissant des résultats reproductibles et validés pour les PCB prototypes et de production de masse.
La condensation se forme lorsque les températures de surface des PCB tombent en dessous du point de rosée de l'air, en particulier lors de transitions rapides de température ou d'environnements à forte humidité.
Les principaux facteurs contributifs comprennent:
-Grands différentiels de température dépassant± 50 °CDans de courtes périodes de temps
-Fluctuations d'humidité au-delà± 2% HR
-Différences de matériau et de revêtement à travers les couches de PCB
Normes telles queIEC 60068-2-38Guider les procédures de test d'humidité, garantissant que les appareils peuvent résister aux risques de condensation sans dommages permanents. Comprendre et atténuer ces facteurs est essentiel pour maintenir la longévité et la fiabilité des composants électroniques.

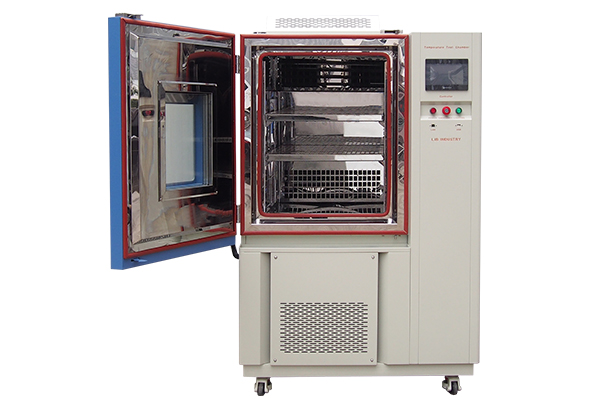

Les chambres d'essai de température de l'industrie LIB sont conçues pour les tests de haute précision de PCB, combinant une ingénierie robuste avec des systèmes de contrôle conviviaux. Les principales spécifications comprennent:
Caractéristique | Spécification |
Plage de température | -70 °C/-40 °C/-20 °C à + 150 °C (personnalisable) |
Gamme d'humidité | 20% à 98% RH |
Précision de la température | ± 0.5 °C (selon IEC 60068) |
Humidité Précision | ± 2% HR (contrôlé par des capteurs de haute précision) |
| Profils programmables | Multi-étapes, rampe et habiter, jusqu'à 99 cycles par IEC 60068-2-38 |
Circulation d'air | Air forcé avec uniformité ± 2 ° C à travers la salle de travail |
Fenêtre d'observation | Double verre trempé, chauffé avec éclairage LED interne |
Système de contrôle | Contrôle du microprocesseur PID avec interface PC en option |
| |
Ces fonctionnalités garantissent un environnement stable et contrôlé qui prend en charge divers protocoles de test de PCB, y compris le cycle de température/humidité, le vieillissement accéléré et les évaluations de la fiabilité.
Pour éviter la condensation sur les PCB, les chambres de l'industrie LIB intègrent plusieurs solutions avancées:
Conception supérieure triangulaire inversée (option)-Dirige la condensation vers le drainage latéral, protégeant les surfaces des PCB et empêchant les interférences des gouttelettes d'eau.
2.Système de purge d'azote-Remplace l'air humide par de l'azote sec, créant une atmosphère stable et inerte pour l'électronique sensible.
3.Contrôle précis de l'humidité et de la température-Une précision contrôlée par PID de ± 0.5 ° C et ± 2% HR garantit des conditions environnementales uniformes conformes aux normes CEI et MIL-STD.
4.Profils environnementaux programmables-Les cycles de montée en puissance et de descente progressifs empêchent la condensation causée par des changements thermiques rapides.
5.Module de déshumidification-Maintient des conditions sèches pour des tests prolongés d'humidité élevée, supportant jusqu'à 99% tests cycliques RH.
Les chambres de l'industrie LIB sont idéales pour plusieurs scénarios de test de PCB:
-Simuler la contrainte environnementale du monde réel de 0 ° C à 85 ° C à 85% HR pour des cycles prolongés conformément à la 60068 CEI-2-78.
-Protège les points de soudure à haute densité de l'humidité lors de contraintes thermiques répétitives.
-La purge d'azote et la déshumidification reproduisent les conditions d'entrepôt ou de transport selon la CEI 60068-2-1 et-2, garantissant une fiabilité prolongée des PCB stockés.
LIB Industry fournit une personnalisation complète pour répondre à des besoins de test spécifiques tout en maintenant la conformité aux normes internationales. En plus des chambres d'essai de température standard, LIB offre également une large gamme de chambres spécialisées:
Type de chambre | Description |
Cyclisme thermique précis et contrôle de la température | |
Test de stress environnemental combiné de température et d'humidité | |
Test de transition de température rapide pour une analyse accélérée des contraintes | |
TemperaTests de ture, d'humidité et de vibration pour l'évaluation des contraintes multifactorielles | |
Des tests sûrs pour le lithium-ion et d'autres types de batteries dans des conditions extrêmes |
La sélection de l'industrie LIB avec plus de 16 ans de chambres de test de température d'expertise garantit la précision, la fiabilité et l'innovation. Les principaux avantages comprennent:
Garantie de 3 ans et assistance technique à vie
Solutions de test à guichet unique et options de personnalisation complètes
Réponse rapide de 1 à 3 heures aux demandes
7-15 jours de livraison rapide
Test continu de préexpédition de 72 heures
La conception supérieure triangulaire et le système de purge d'azote empêchent la condensation, tandis que la température et l'humidité contrôlées par PID maintiennent des conditions stables. La conformité à la CEI 60068, aux MIL-STD-810 et aux normes connexes garantit des résultats reproductibles et validés. Des capteurs de haute précision et un flux d'air uniforme fournissent une surveillance précise de toutes les couches et composants de PCB.
Communiquez avec LIB IndustryInquiry@libtestchamber.comAujourd'hui pour garantir un environnement de test sans condensation, conforme aux normes, améliorer la fiabilité des données et optimiser l'efficacité des tests.
