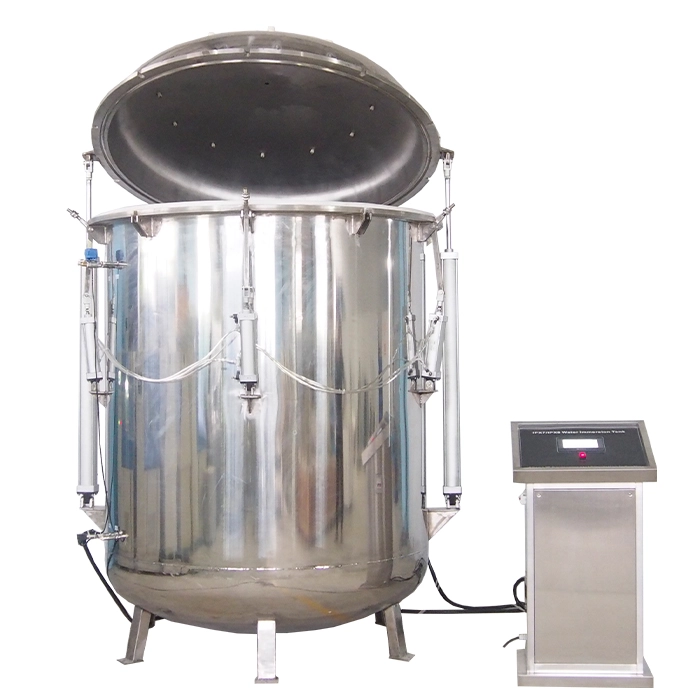

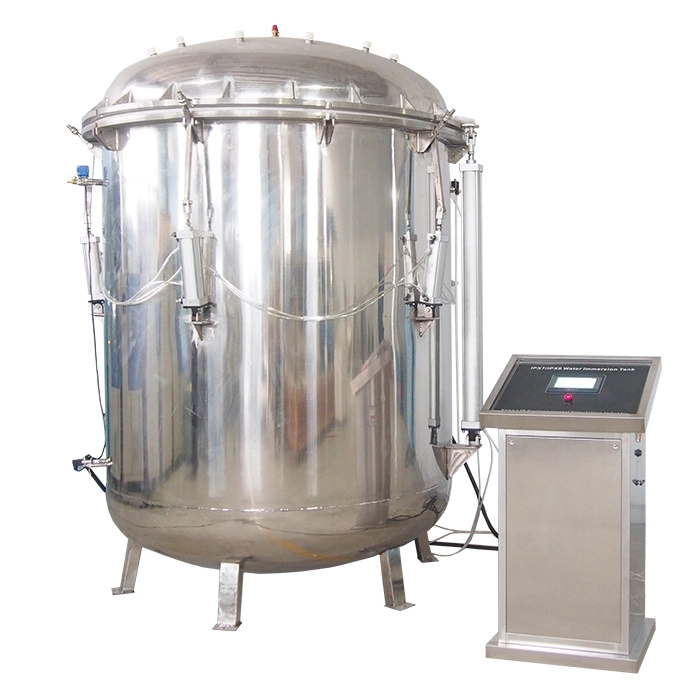

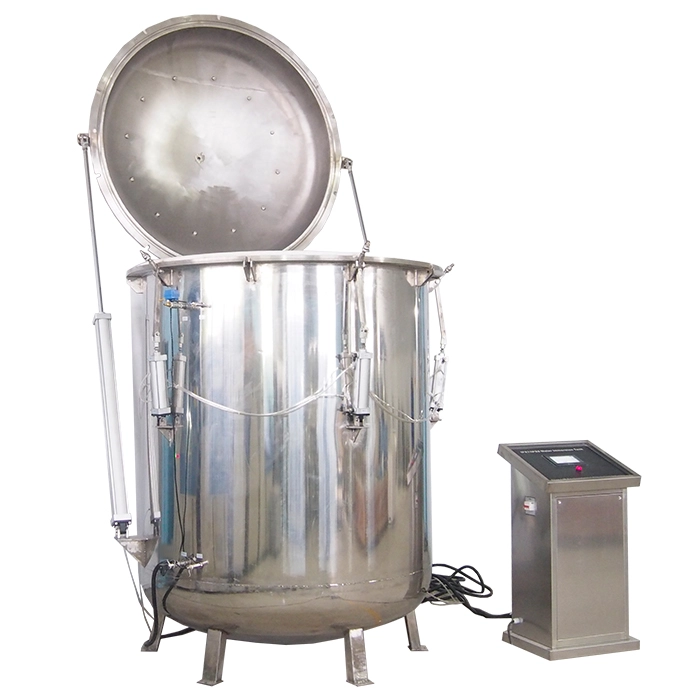

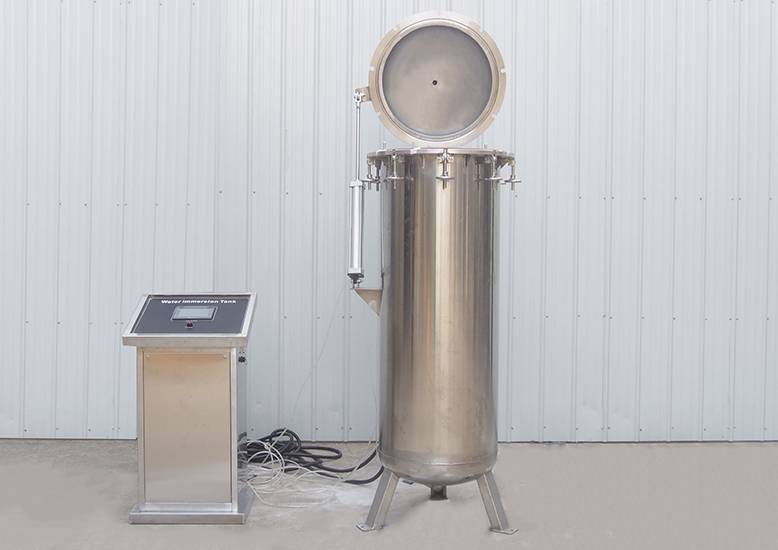

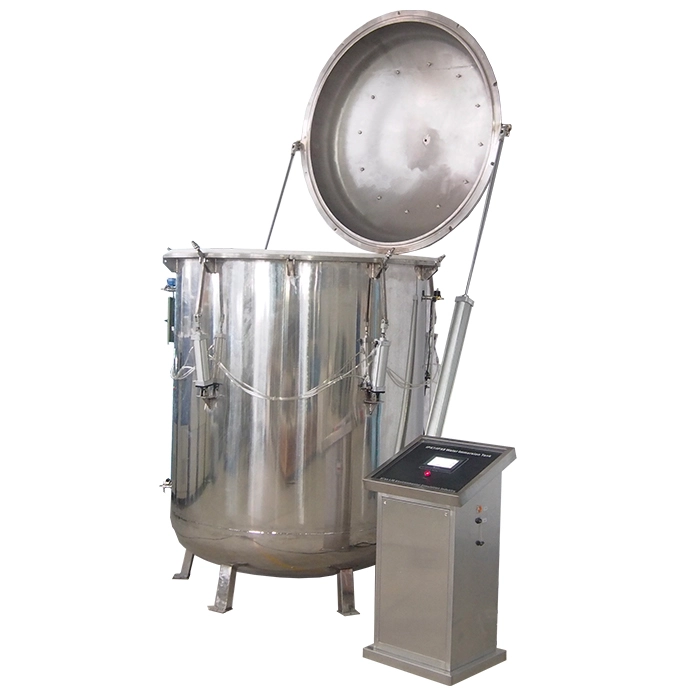

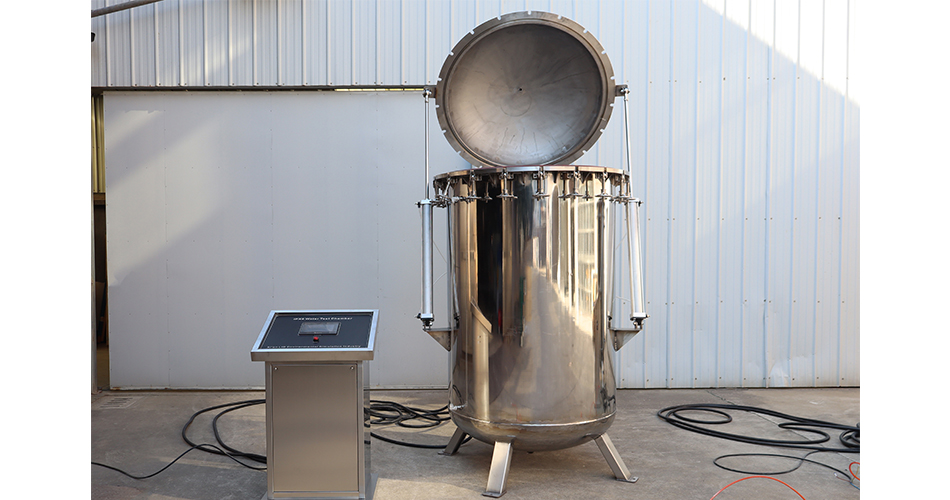

Chambre d'essai de plongée IPX7

La chambre d'essai de plongée IPX7 est un dispositif pour le test d'étanchéité IPX7. L'indice d'étanchéité IPX7 exige que le produit fonctionne normalement après avoir été immergé dans l'eau pendant 30 minutes dans des conditions spécifiées.

La chambre d'essai de plongée LIB IPX7 fournit une profondeur d'eau de plus de 1 mètre, répondant pleinement aux conditions de test de plongée requises par le réservoir d'eau cylindrique en acier inoxydable IPX7.avec une bonne étanchéité et une bonne résistance à la corrosion.



Modèle: R78-600

Norme: GJB 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX7, IPX8

Caractéristiques et avantages de la chambre d'essai de plongée IPX7

  • Simulation IPX7 précise
    Simule une immersion d'eau de 1 mètre avec un contrôle précis du niveau d'eau, garantissant des conditions de test standardisées pour la certification et les audits de qualité.

  • Surveillance en temps réel
    Les fenêtres d'observation permettent une inspection visuelle directe de l'état du produit, y compris des bulles, des déformations ou des problèmes structurels. Cela aide les ingénieurs à détecter rapidement les faiblesses potentielles de conception.

  • Capacité d'immersion personnalisée
    Au-delà des tests standard, des profondeurs d'immersion personnalisées peuvent être fournies en fonction de la taille du produit et de la pression requise-jusqu'à 100 mètres de profondeur d'eau équivalente. Idéal pour la R & D et les applications de haute qualité.

  • Réservoir cylindrique durable et sécurité d'échantillon
    Forte capacité de pression avec trois trous M8 en forme de trépied en Z pour une fixation sûre de l'échantillon. Des serrures de sécurité et une conception robuste garantissent la sécurité de l'opérateur et des tests précis.

  • Contrôle automatisé et programmable
    Le contrôleur d'écran tactile LCD couleur avec connexion Ethernet permet un contrôle précis du temps de test, de la pression de l'eau et de la température pour des résultats répétables.


Spécifications de la chambre d'essai de plongée IPX7

Modèle

R78-600

Dimension interne (mm)

Diamètre 600mm * Hauteur 1500mm

Dimension globale (mm)

Diamètre 800mm * Hauteur 1800mm

Pression

Pression de profondeur d'eau 50m

Mode ouvert

Couvercle pneumatique

Matériel

Plaque d'acier A3, épaisseur de paroi 15mm

Contrôleur

Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet

Système d'approvisionnement en eau

Réservoir d'eau de stockage, approvisionnement en eau automatique

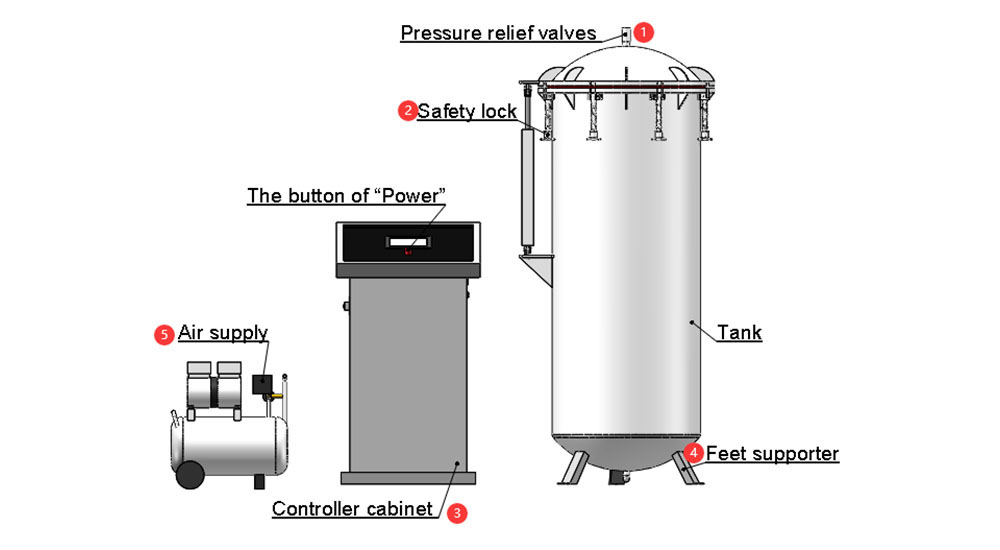

Configuration de la chambre d'essai de plongée IPX7

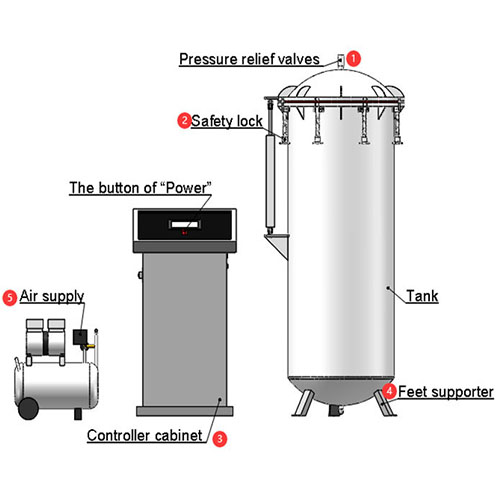

① Soupape de décharge de pression

Lorsque la pression dans la chambre d'essai de plongée IPX7 dépasse la valeur de sécurité définie, la pression de libération est ouverte pour éviter d'endommager l'équipement et les échantillons internes causés par une pression excessive.







② Serrure de sécurité

12 serrures de sécurité manuelles. Pour empêcher la chambre d'essai de s'ouvrir accidentellement pendant l'essai, pour assurer la stabilité de la pression dans la chambre d'essai, la sécurité de l'opérateur et la précision des résultats d'essai.

③ Armoire de contrôleur

Contrôler de manière centralisée le fonctionnement et le réglage des paramètres de la chambre d'essai, tels que le contrôle du temps d'essai, la régulation de la pression, le contrôle de la température, etc., et avoir pour fonction d'afficher l'état de fonctionnement et les paramètres.

④ Partisan des pieds

Trois trépied en forme de Z à trous M8 avec une bonne adhérence pour maintenir la stabilité de l'équipement.

⑤ Alimentation en air

Alimentation d'air pour la tige pneumatique.

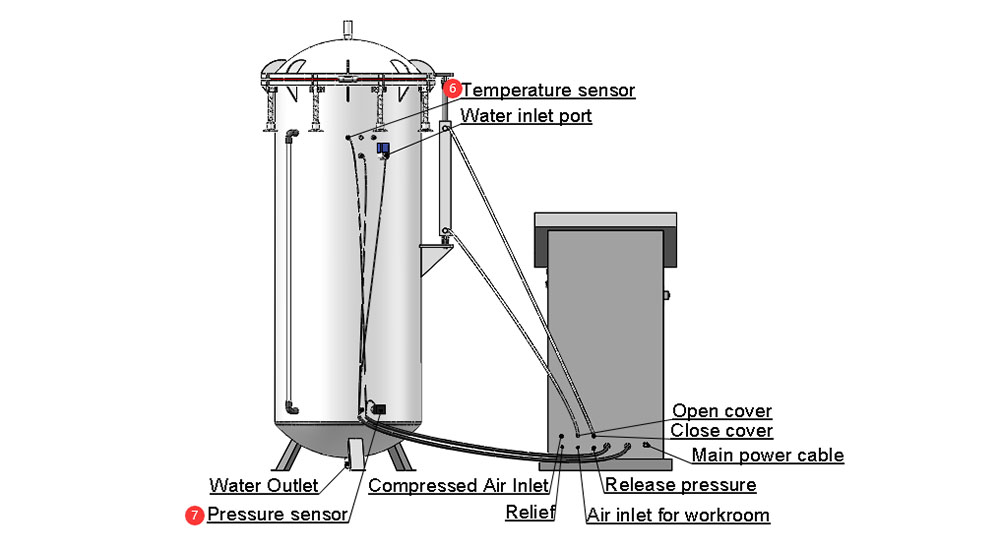

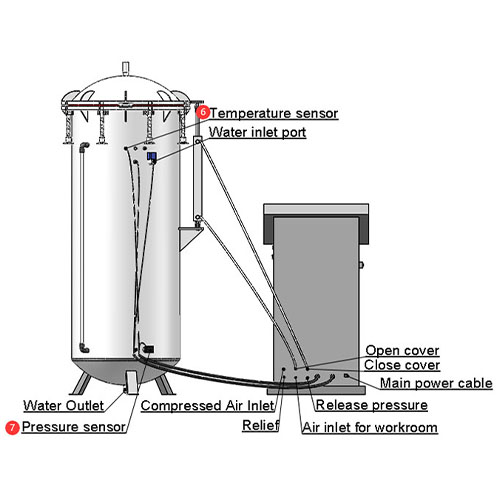

⑥ Capteur de température

Surveillez la température interne de la chambre d'essai en temps réel.


③ Capteur de pression

Dans le test IPX7, lorsque le produit est soumis à des tests de pression sous-marine, la sonde de pression fournit des données de pression de rétroaction en temps réel.

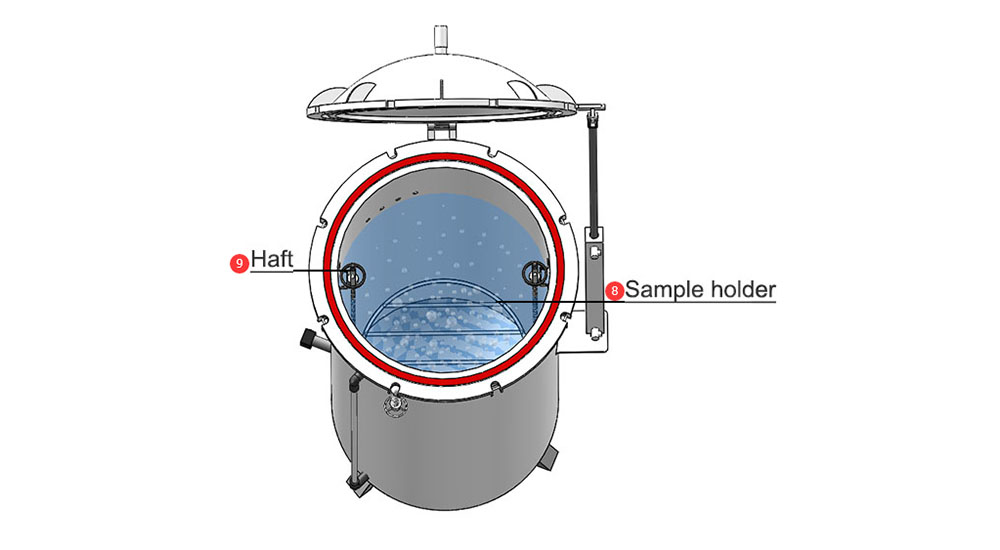

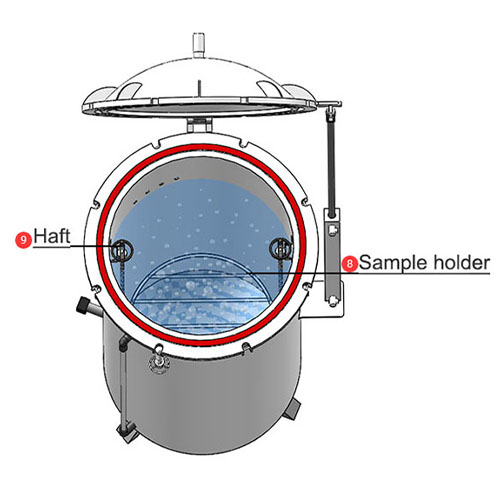

⑧ Titulaire de l'échantillon

Fixer et placer l'échantillon de produit à tester, il peut être personnalisé selon différentes formes de produits, tailles et exigences de test, et la hauteur dans la chambre d'essai peut être ajustée, portant 50KG.


Pour haft

Le porte-échantillon peut être aligné des deux côtés du puits.



IPX7 personnalisé et solutions d'immersion plus profondes

Alors que le R78-600 répond aux exigences IPX7 standard,L'industrie LIB propose également des systèmes d'immersion entièrement personnalisésPour des applications spécialisées.

Les options de personnalisation incluent:

  • Diamètre du réservoir et réglage de la hauteur

  • Simulation de pression jusqu'à 100 mètres de profondeur d'eau équivalente

  • Porte-échantillons lourds (jusqu'à 200kg)

  • Fenêtres d'observation transparentes

  • Système de contrôle de pression automatique

  • Configuration d'immersion de longue durée IPX8

Notre équipe d'ingénierie peut concevoir une solution adaptée aux spécifications de votre produit, garantissant des tests d'immersion précis et sûrs au-delà des exigences standard.


Pourquoi choisir l'industrie LIB

  • 16 ans d'expérience dans la fabrication d'équipements de test environnemental

  • Profondeur d'immersion personnalisée jusqu'à 100 mètres de pression équivalente

  • Garantie de 3 ans sur les composants de base

  • Support technique à vie pour l'installation, la maintenance et la formation

  • Livraison globale rapide

Notre équipe d'ingénierie peut personnaliser les dimensions du réservoir, la pression et les appareils d'échantillonnage en fonction des exigences de votre projet. Contactez-nous aujourd'hui pour votre qutation.
