Les véhicules électriques devraient gérer plus que des conditions de laboratoire sèches. Ils traversent de fortes pluies, de l'eau profonde au bord de la route, des systèmes de lavage automatique, de la neige fondante, de la boue et des variations de température quotidiennes. Pour la batterie, cela signifie une chose: l'enceinte doit empêcher l'eau d'entrer même lorsque les joints, les joints, les vannes et les entrées de câble sont poussés fort. C'est pourquoi les tests d'étanchéité à la batterie EV sont passés d'une vérification agréable à avoir à une partie essentielle des tests de fiabilité de la batterie automobile.
Pour les fabricants, l'objectif n'est pas seulement de passer un test de laboratoire. L'objectif est de réduire les pannes sur le terrain, de réduire le risque de garantie et de protéger la sécurité de la batterie grâce à un test d'étanchéité à la batterie reproductible.
Les batteries sont basses dans la structure du véhicule, à proximité des zones d'éclaboussures et des embruns routiers. Une petite fuite ne se présente pas toujours tout de suite. Dans de nombreux cas, l'humidité pénètre lentement, reste piégée et commence à endommager les jeux de barres, les connecteurs, les revêtements, les capteurs ou l'isolation au fil du temps. C'est pourquoi les tests de pénétration d'eau par batterie doivent aller au-delà des simples contrôles de pulvérisation. Il doit recréer le type de pression, de chaleur et de changements d'angle qui se produisent dans le monde réel.
L'intrusion d'eau dans une batterie EV commence rarement comme un événement dramatique. Le plus souvent, il commence par une interface faible, un joint endommagé, un joint d'étanchéité vieillissant ou une zone de connecteur qui avait l'air bien lors de l'assemblage. C'est pourquoi le risque de fuite doit être discuté dans l'utilisation réelle des véhicules, pas seulement dans les dessins de conception.
Les batteries font face à différentes charges d'eau selon le cas d'utilisation. La pluie de l'autoroute jette de fines embruns sur la face inférieure. Les routes inondées ajoutent de l'eau stagnante et de la pression due au mouvement des roues. Les systèmes de lavage automatique frappent l'enceinte avec des jets chauds à haute pression en changeant de direction.
| Scénario d'exposition | Stress typique sur le pack | Principal problème de test |
|---|---|---|
| De fortes pluies à grande vitesse | Éclaboussures continues et pulvérisation à la roue | Étanchéité faible au niveau des coutures et des sorties de câble |
| Sections de routes inondées | Mutualisation temporaire et différences de pression | Migration de l'eau dans des lacunes cachées |
| Lavage de véhicule à haute pression | Jets chauds et puissants de près | Élévateur d'étanchéité, fuite du connecteur, dommage de surface |
Une fois que l'eau pénètre à l'intérieur, le chemin des dommages peut être rapide ou lent. Le liquide peut atteindre les zones à haute tension et entraîner une perte d'isolation ou un risque de court-circuit. Dans d'autres cas, le premier signe est la corrosion des pièces métalliques, des lectures instables du capteur ou une fiabilité réduite du connecteur après des cycles répétés de séchage par voie humide. L'eau peut également affecter les adhésifs, les pièces de ventilation et les matériaux d'interface thermique.
Pour cette raison, le travail de test d'étanchéité de l'enceinte de batterie EV est étroitement lié à la sécurité, la durée de vie et la fiabilité du pack. Un pack qui survit à un événement splash n'est pas nécessairement stable après des mois de forte exposition sur la route.
De nombreux ingénieurs utilisent le terme IPX9K comme raccourci pour désigner la vérification de pulvérisation d'eau chaude la plus difficile utilisée dans les travaux d'étanchéité liés aux véhicules. Pour les équipes de batteries, la valeur réside dans ce que le test oblige l'enceinte à endurer.
Les deuxISO 20653 IPX9KEtIEC 60529 IPX9KRéférez-vous au même type de test, impliquant des pulvérisations d'eau à haute pression et à haute température pour tester les capacités d'étanchéité des enceintes, telles que celles trouvées dans les batteries automobiles.
L'ISO 20653 est une norme spécifiquement conçue pour les véhicules routiers et leurs composants électriques, et elle décrit les tests permettant de déterminer le niveau de protection qu'offre une enceinte contre la pénétration d'eau lorsqu'elle est soumise à une pression élevée, jets à haute température.
Pression d'eau:KPa à 10000 8000, qui simule les conditions à haute pression que les véhicules subissent à cause des éclaboussures de route, des fortes pluies ou des systèmes de lavage sous pression.
Température:Jusqu'à 88 ° C, qui simule les conditions de température extrêmes auxquelles une batterie automobile peut faire face lorsqu'elle est soumise à de l'eau à haute pression dans les climats chauds.
Angles de pulvérisation:0 °, 30 °, 60 °, 90 ° pour assurer la capacité d'étanchéité de l'enceinte dans différentes directions.
Distance:10-15 cm, ce qui garantit que la pression est appliquée intensément pour simuler des conditions de lavage dans le monde réel.
Durée:30 secondes par angle assurant une couverture complète.
Cette norme rigoureuse garantit que les composants électriques et structurels des véhicules, y compris les batteries, restent protégés de la pénétration lorsqu'ils sont exposés à des jets d'eau extrêmes dans des conditions de haute pression, tels que ceux rencontrés lors des lavages de véhicules ou de fortes pluies.
CEI 60529 est une norme plus large pour la protection des enceintes dans toutes les industries, y compris l'automobile, l'électronique et les équipements industriels. Ses conditions d'essai IPX9K sont similaires à ISO 20653:
Eau à haute pression (8000-10000 kPa)
Pulvérisation à haute température (jusqu'à 88 °C)
Couverture de pulvérisation multi-angle
Exposition rapprochée pendant 30 secondes par angle
La norme ISO 20653 est spécifiquement conçue pour les véhicules routiers. Dans les conditions de test rigoureuses de l'ISO 20653 IPX9K, chaque détail a le potentiel de devenir un chemin de fuite,
Les deux références sont souvent discutées ensemble, mais leur contexte d'utilisation est légèrement différent. L'ISO 20653 est étroitement liée aux équipements électriques des véhicules routiers, elle s'adresse donc plus directement aux applications automobiles. La CEI 60529 est plus large et constitue le langage de base pour la protection de l'enceinte dans toutes les industries. Dans les travaux d'ingénierie quotidiens, les deux sont utilisés pour façonner les plans de test, les spécifications des fournisseurs et les critères d'acceptation.
Le chevauchement est ce qui compte le plus pour les ingénieurs de batterie: de l'eau chaude, une forte force de jet, plusieurs angles de pulvérisation et une focalisation passe/échec sur la pénétration d'eau nocive. Cela rend leChambre d'essai de pulvérisation d'eau IPX9KTrès pertinent lorsque l'objectif est le test de fiabilité de la batterie automobile plutôt qu'une revendication d'étanchéité de base.
L'imperméabilisation de la batterie n'est pas une caractéristique de conception unique; il résulte de la géométrie de la clôture, de la compression du joint, de la stratégie de fixation, de la conception de l'évent, du vieillissement des matériaux et du contrôle de la fabrication. Les tests IPX9K offrent aux ingénieurs un moyen pratique de contester le système complet.
Un proprement ditChambre d'essai de pulvérisation d'eau IPX9KRecrée des conditions de lavage sévères plutôt que de simples précipitations. LIBÉquipement de test IPX9KComprend:
Pression d'eau: 8000-10000 kPa
Température de pulvérisation réglable jusqu'à 88 °C
Quatre angles de pulvérisation: 0 °, 30 °, 60 °, 90 °
Débit: 14-16 L/min
Fermer la distance de pulvérisation
Ces paramètres attaquent l'enceinte sous des angles qui peuvent exposer une géométrie d'étanchéité faible.
Les joints peuvent changer pendant l'assemblage. Le couple de fixation peut varier. La planéité de surface peut changer après le soudage ou l'usinage. Un évent qui fonctionne bien sur le papier peut devenir un point faible dans des conditions réelles d'eau, de pression et de température.
C'est pourquoi les tests de pénétration d'eau par batterie doivent être effectués sur des assemblages réalistes, pas seulement sur des coupons ou des composants uniques. Des tests complets au niveau du pack donnent une bien meilleure idée du véritable comportement de fuite.
Les jets à haute pression créent un impact localisé, un choc thermique et une force directionnelle. Cette combinaison aide à révéler des défauts que les tests de niveau inférieur peuvent manquer. Pour les blocs-batteries à géométrie complexe, l'eau peut rebondir, se collecter près des boulons ou pénétrer dans des transitions de couture étroites.
Les grands joints de périmètre retiennent le plus l'attention, mais les interfaces plus petites importent souvent tout autant: joints de couverture, couvercles d'inspection, coutures soudées, brides boulonnées et pénétrations de support. Le jeu de compression, la finition de surface, l'empilement de tolérance et la dilatation thermique peuvent modifier les performances du joint au fil du temps.
Les systèmes de connecteur et les entrées de câble sont des chemins de fuite courants en raison de la complexité du matériau et de la forme. Les vannes de ventilation doivent égaliser la pression tout en limitant l'entrée d'eau. Les domaines d'intervention comprennent:
Zones de connecteur haute tension
Connecteurs de signal basse tension
Zones de montage des soupapes de ventilation
Glandes de câble ou points de passage
Couvertures d'accès au service et caractéristiques de drain
Les plaques de refroidissement et les canaux de liquide de refroidissement ajoutent une autre couche de risque. La fuite de liquide de refroidissement interne peut créer des modes de défaillance similaires. Les différences de pression pendant le changement d'altitude, le chauffage, le refroidissement et le lavage rapide peuvent tirer sur les joints.
Lorsqu'un laboratoire a besoin de tests reproductibles d'étanchéité à la batterie EV, la chambre compte autant que la norme. Un bon équipement ne consiste pas seulement à atteindre des objectifs de pression et de température. Il s'agit de les contrôler suffisamment bien pour que les résultats puissent être fiables d'un cycle de test à l'autre.
 |  |

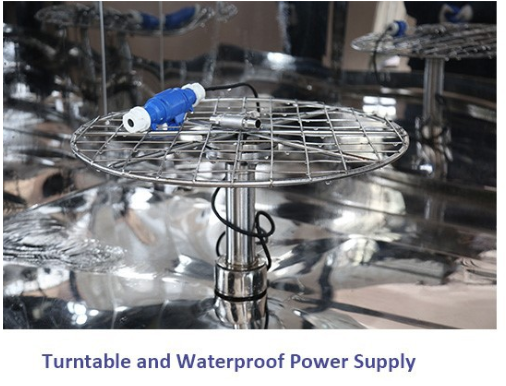

Salle de travail 304 SUS |  |
Une chambre d'essai de pulvérisation d'eau à haute pression et température devrait bien faire trois tâches: générer des conditions de pulvérisation stables, exposer l'échantillon à partir de positions définies et rendre le processus facile à répéter. La chambre d'essai de pulvérisation d'eau IPX9K de LIB est positionnée exactement pour ce type de travail, avec une pression, une température, un débit et des angles de pulvérisation fixes contrôlés.
Facteur de test | Réglage typique de la chambre | Pourquoi c'est important dans le test d'étanchéité de la batterie |
Pression de l'eau | 8000-10000 kPa | Révèle des sceaux faibles et des chemins d'intrusion locaux |
Température de pulvérisation | Plage d'eau chaude ambiante à élevée | Ajoute une contrainte thermique aux matériaux d'étanchéité |
Débit | 14-16 L/min | Maintient l'impact du jet stable et reproductible |
Angles de pulvérisation | 0 °, 30 °, 60 °, 90 ° | Expose différentes géométries d'enceinte |
Fermer la distance de pulvérisation | Sondage à courte portée | Simule des conditions de lavage difficiles |
La valeur d'une chambre de simulation environnementale pour les tests de batterie réside dans la répétabilité. Un essai routier peut montrer qu'une fuite existe, mais il est plus difficile de reproduire la même température, force, angle et durée de l'eau encore et encore. Dans une chambre, ces variables peuvent être maintenues beaucoup plus serrées.
Cela aide les équipes d'ingénierie à comparer les conceptions, à vérifier les améliorations des processus et à confirmer les actions correctives. Cela facilite également la communication des fournisseurs car la condition de test est définie et non devinée.
Pour les travaux de test d'étanchéité de l'enceinte de batterie EV, une chambre dédiée offre des avantages pratiques:
· Cycles d'essai répétables pour le développement et la validation
· Exposition contrôlée à l'eau chaude pour l'évaluation des matériaux d'étanchéité
· Comparaison plus claire entre les versions de conception
· Localisation d'échec plus facile après test de dépérage
· Une meilleure prise en charge des tests de fiabilité des batteries automobiles documentés
En bref, une chambre d'essai de pulvérisation d'eau IPX9K transforme un vague «contrôle étanche» en un outil d'ingénierie utile.
Principal fournisseur:Chambres pour les applications automobiles, de batterie et d'électronique, y compris les tests de température, d'humidité, de poussière et d'entrée d'eau.
Solutions sur mesure:Solutions de chambre personnalisées pour la taille du spécimen, les conditions de laboratoire et le but du test.
Soutien complet:Conception, production, mise en service, livraison, installation, formation et service après-vente.Garantie de 3 ans avec suivi à vie.
Les tests d'étanchéité à la batterie EV ne sont plus seulement une case à cocher avant SOP. Il protège la sécurité de la batterie, réduit le risque de garantie et assure une fiabilité à long terme. Les pannes commencent souvent aux détails ordinaires: accotements de connecteur, sièges de soupape de ventilation, coutures de l'enceinte ou entrées de câble. Les tests IPX9K exposent ces risques dans des conditions réalistes à haute pression et à haute température.
Que signifie IPX9K dans les tests d'étanchéité de la batterie EV?
Résistance contre les pulvérisations d'eau à courte portée, à haute pression et à haute température.
Quelle est la différence entre ISO 20653 et IEC 60529?
L'ISO 20653 se concentre sur les véhicules routiers; La CEI 60529 est plus large pour la protection des enceintes dans toutes les industries.
Pourquoi une chambre d'essai de pulvérisation d'eau IPX9K est-elle importante?
Il crée des conditions extrêmes répétables qui révèlent des joints faibles et des problèmes de conception de l'enceinte.
Quelles pièces échouent généralement en premier?
Joints, joints boulonnés, connecteurs, vannes de ventilation, entrées de câbles, couvercles de service.
Une chambre peut-elle remplacer d'autres contrôles de fuite?
Non, il complète les fuites d'air, le circuit de refroidissement et les tests de durabilité pour un plan de validation complet de l'étanchéité.
