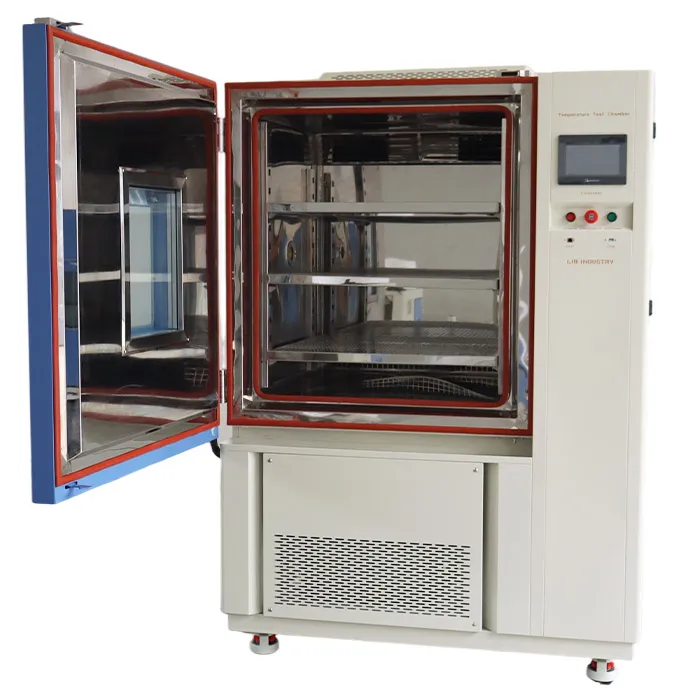

Les assemblages électroniques fonctionnent dans des environnements aux conditions qui changent rapidement. Les sols d'usine subissent des changements de température rapides, et les emplacements extérieurs tropicaux ajoutent plus de défis. Les PCB et les systèmes électroniques sont confrontés à des problèmes d'humidité quotidiens.Chambre d'humidité de la températureLes tests électroniques reproduisent ces conditions réelles bien avant la vente des produits. Il simule les cycles d'humidité et de température du monde réel dans un espace contrôlé, permettant aux ingénieurs de détecter la condensation, les problèmes de point de rosée et les fausses pannes qui pourraient autrement passer inaperçues. Cet article explique pourquoi l'humidité est un défi majeur pour l'électronique, comment les tests de condensation PCB peuvent mal tourner et quelles pratiques de chambre réduisent les erreurs et renforcent la confiance dans la fiabilité des produits.

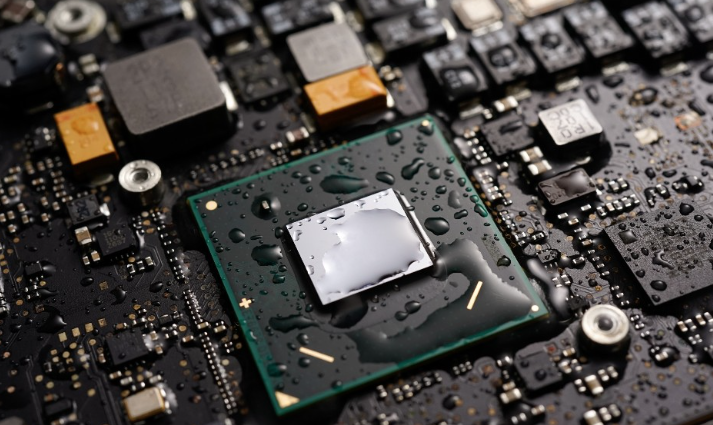

L'humidité affecte directement l'électronique. La vapeur d'eau se transforme en liquide lorsque la température de l'air tombe en dessous du point de rosée. Sur un circuit imprimé peuplé, ce liquide peut créer des ponts entre les conducteurs, provoquant des courants de fuite, de la corrosion et des défauts à court terme.Cycles rapides chaud-froid ou sec-humideDans une chambre amplifier ces risques.
Par exemple, un test élevant la température à85 °C avec 85%L'humidité relative peut produire de la condensation lors du refroidissement si le point de rosée n'est pas contrôlé. Même si les pièces passent des cycles ultérieurs, une brève condensation peut stresser les interfaces, affaiblir la résistance d'isolement et créer des défauts cachés. Les tests de condensation des PCB peuvent ainsi produire des défaillances trompeuses, souvent causées davantage par le contrôle de la chambre que par la conception du produit.
Le point de rosée est la température à laquelle l'air devient saturé et le liquide se forme. Air de la chambre à85% humidité relativeEt35 °CA un point de rosée près29 °C. Si la température descend en dessous de ce point, de la condensation se forme lorsque l'air et les surfaces se rencontrent.
Les tests d'humidité standard des PCB utilisent souvent des variations de température quotidiennes, des cycles de démarrage-arrêt ou de longs trempages pour vérifier l'équilibre de l'humidité. Sans un contrôle puissant du point de rosée, un flux d'air inégal ou des poches d'air peuvent amener certaines pièces à atteindre le point de rosée plus tôt, entraînant d'abord une condensation de surface dans les coins, les zones encastrées et les composants à masse thermique élevée.
Si le point de rosée n'est pas correctement géré, l'humidité peut rester sur les surfaces même après une baisse de l'humidité relative. Les ingénieurs peuvent attribuer à tort des courants de fuite erratiques ou des décrochages d'isolation à des défauts de conception, lorsque la simple condensation en est la cause réelle. Des réglages appropriés de la chambre peuvent empêcher cela complètement.
Dans une chambre d'essai d'humidité PCBTous les échecs ne sont pas les mêmes. Certains faux positifs communs apparaissent souvent. Ils peuvent induire les équipes en erreur si la configuration de la chambre n'est pas correcte.
L'humidité crée de fines couches de film conducteur sur des surfaces isolantes. Lors d'un test, une baisse brutale de la résistance d'isolement peut ressembler à un véritable défaut de conception. Mais il peut s'inverser complètement une fois que l'humidité se dessèche.
Une fine pellicule d'eau peut relier deux filets rapprochés sur une planche. Cela crée un court intermittent. Dans les systèmes avec de larges tolérances de fonctionnement, cela peut sembler un défaut grave. Pourtant, aucun dommage permanent n'existe.
L'humidité laissée sur les masques à souder ou autour des broches des composants accélère l'oxydation qui est facile à voir. Cela peut inquiéter les équipes produits. Mais la construction survivrait aux expositions normales sur le terrain sans problème.
Ces problèmes s'aggravent lorsque les systèmes de commande de chambre traversent le point de rosée trop loin ou ne ralentissent pas les taux de rampe. Les poches d'humidité fluctuantes rendent certaines sections d'un échantillon plus humides que d'autres. Cela conduit à des résultats incohérents dans tous les tableaux qui sont exactement les mêmes.

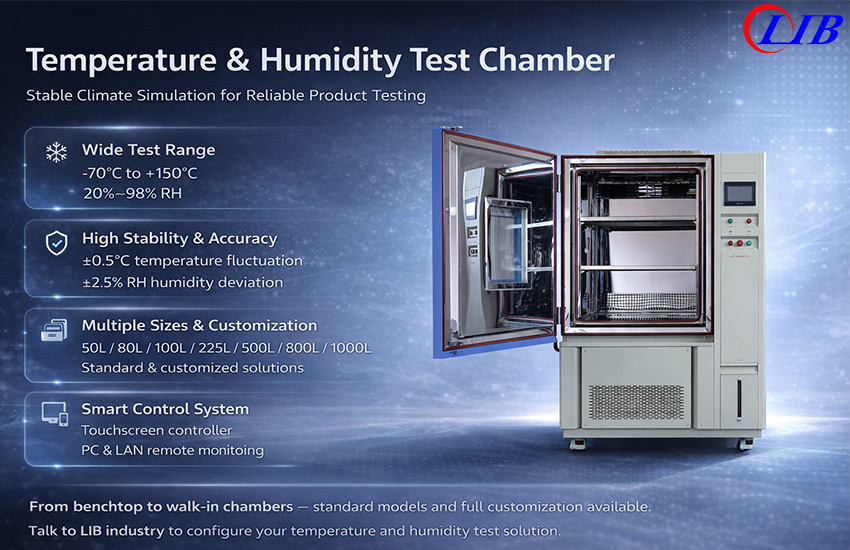

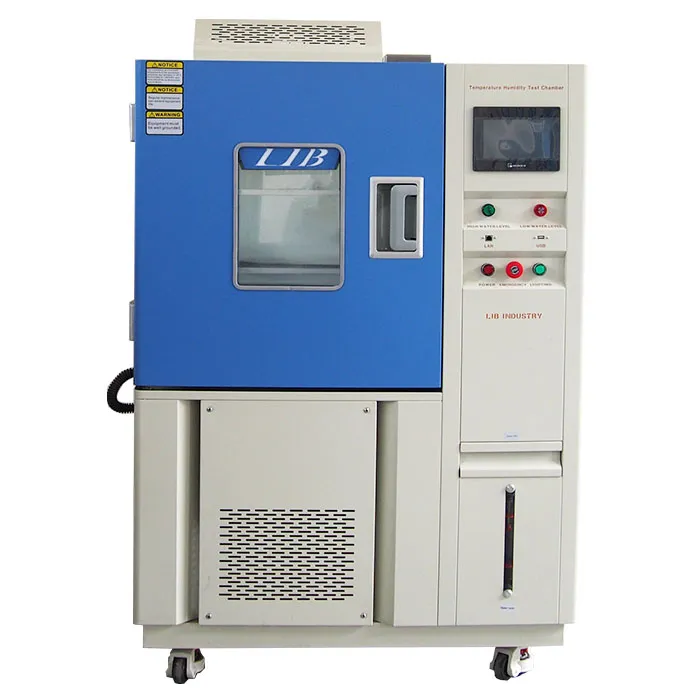

Chambres de température et d'humiditéConstruit pour les tests électroniques utilisent plusieurs stratégies de contrôle intelligent. Ces stratégies réduisent les risques de condensation lors des tests de PCB. La bonne configuration fait une grande différence.
Modèle | TH-100 | TH-225 | TH-500 | TH-1000 |
Volume intérieur | 100L | 225L | 500L | 1000L |
Plage de température | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
Fluctuation de température | ± 0.5 ℃ | |||
Déviation de la température | ± 2.0 ℃ | |||
Gamme d'humidité | 20% ~ 98% RH | |||
Déviation d'humidité | ± 2.5% HR | |||
Taux de refroidissement | 1 ℃ / min | |||
Taux de chauffage | 3 ℃ / min | |||
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, PC Link, interface LAN pour télécommande | |||
Matériau intérieur | Acier inoxydable SUS304 | |||
Les chambres avec capteurs fins et boucles de rétroaction rapide maintiennent les conditions cibles plus régulièrement que les minuteries de base. Un contrôle serré arrête de dépasser les points de consigne d'humidité. Cela maintient les transitions de point de rosée stables et faciles à prévoir.
Les changements soudains de température ou d'humidité augmentent le risque de baisse d'humidité. Une chambre bien réglée ralentit la montée en puissance et la descente. Cela permet à l'air et aux surfaces de rester proches de l'équilibre et de réduire la condensation.
Même la chaleur et la propagation de l'humidité sont très importantes. Un flux d'air non uniforme crée des poches où le point de rosée est franchi trop tôt. Les chambres avec des modèles de circulation calibrés résolvent ce problème et gardent tout égal.
Les journaux continus de température, d'humidité et de point de rosée calculé permettent aux équipes de lier les échecs aux événements environnementaux exacts. Cette vue claire sépare les véritables faiblesses de conception des artefacts d'environnement de test.
En utilisant ces approches ensemble, les équipes électroniques peuvent croire qu'un échec dans un test d'humidité de température montre vraiment le comportement du produit. Cela ne vient pas des bizarreries de configuration des tests.
Les bons contrôles de chambre ne sont qu'une partie du succès. La façon dont un test est préparé et exécuté affecte également la précision des résultats. Les étapes intelligentes avant et pendant le test améliorent tout.
L'humidité emprisonnée dans les couches internes et les composants agit différemment de l'humidité de surface. Le préconditionnement des panneaux dans des conditions ambiantes stables avant les tests rend la teneur en humidité uniforme et facile à prévoir.
Chaque fois qu'une porte de chambre s'ouvre, l'air normal du laboratoire brise le profil de test. Cela peut provoquer une condensation à court terme, en particulier près de la zone d'étanchéité de la porte. Une bonne planification réduit les ouvertures inutiles et maintient les conditions stables.
L'exécution du même profil sur des cartes factices ou des échantillons de référence permet de déterminer si les problèmes d'humidité se répètent ou sont liés à des caractéristiques de conception spécifiques. Si les courants de fuite ne montent que sur une seule conception, le problème se situe probablement dans l'échantillon et non dans la commande de la chambre.
Les assemblages lourds avec des boucliers métalliques ou de grands effets thermiques absorbent ou dégagent de la chaleur plus lentement que les planches minces. L'ajustement des taux de rampe pour s'adapter à cette masse thermique aide l'ensemble de l'échantillon à atteindre les conditions cibles au même rythme égal.
Les laboratoires expérimentés créent des profils qui correspondent étroitement aux conditions du terrain. Ils n'utilisent pas simplement des préréglages de chambre par défaut. Ces profils personnalisés coupent les faux positifs et découvrent les vrais modes de défaillance qui comptent.
Choisir la bonne chambre de température et d'humidité signifie regarder plus que la taille et le coût. Les ingénieurs et les gestionnaires de laboratoire doivent vérifier plusieurs points clés pour s'assurer que la chambre correspond à leurs besoins.
|
|
Choisissez des chambres qui maintiennent l'humidité relative et la température avec très peu de changement. De petits hauts et bas peuvent pousser les conditions au-delà du point de rosée sans avertissement.
Une chambre plus grande peut sembler plus flexible au début. Mais les petites unités de banc donnent souvent une circulation d'air plus uniforme pour les petites planches. Faites correspondre la taille aux lots d'échantillons habituels au lieu de planifier uniquement pour les besoins futurs.
Les chambres modernes incluent des systèmes de données intégrés. La puissance d'exportation des journaux horodatés d'humidité, de température et de point de rosée calculé facilite beaucoup le dépannage et les rapports de conformité.
Les chambres durent de nombreuses années en tant qu'équipement important. Les fournisseurs qui offrent un étalonnage rapide, des pièces de rechange et une formation aident les laboratoires à maintenir les tests valides pendant une longue période.
Les fabricants fournissent de nombreuses configurations différentes. Le facteur le plus important est de faire correspondre les objectifs des tests aux capacités de la chambre, en particulier pour le contrôle du point de rosée et la réduction du risque d'humidité.
Xi'an LIB Industrie de la simulation environnementaleA gagné un nom fort pour donner des solutions solides de chambre d'humidité de température. Ces solutions s'adaptent bien à l'électronique et aux besoins de test de PCB. Avec des décennies de travail dans les équipements de test environnemental, LIB propose des produits qui mélangent un contrôle exact avec une utilisation quotidienne simple.
Les chambres de LIB utilisent des capteurs précis et des systèmes de contrôle stables qui répondent aux exigences strictes de l'industrie électronique. Les ingénieurs qui souhaitent vérifier les conceptions par rapport aux pannes liées à l'humidité bénéficient de profils personnalisés et d'une surveillance en temps réel lors de chaque test.
Au-delà du matériel, LIB offre aux clients des choix de service complets. Il s'agit notamment d'une aide à l'installation, d'un support d'étalonnage et de conseils sur les applications. Cette large prise en charge permet aux équipes de test de créer des profils qui correspondent aux conditions du monde réel. Cela les aide également à lire les résultats en toute confiance. Que ce soit dans un laboratoire de développement de produits, un domaine d'assurance qualité ou un point de contrôle de fabrication, les solutions de LIB permettent aux utilisateurs de trouver les problèmes liés à l'humidité tôt et de manière fiable.
Un test électronique de chambre d'humidité de température place les cartes de circuits imprimés dans un environnement défini. Là, la température et l'humidité relative changent pour copier les conditions du monde réel. Ce type de test permet de détecter les échecs liés à l'humidité tôt alors que les produits sont encore en laboratoire.
La commande de la chambre d'humidité du point de rosée garantit que les surfaces de l'air et des panneaux ne traversent pas trop rapidement les points d'humidité clés. En manipulant le lien entre l'humidité, la température et le point de rosée, il réduit la formation de condensation. Cela conduit à des résultats de test auxquels les équipes peuvent davantage faire confiance.
Les signes communs incluent des baisses rapides de la résistance d'isolement. Des courts-circuits intermittents apparaissent lorsque la chambre se refroidit. Les surfaces oxydées apparaissent autour des fils des composants. Si ceux-ci se produisent à des changements exacts de point de rosée, ils indiquent souvent une condensation d'humidité au lieu de défauts de conception.
Oui, des tests de condensation de PCB bien planifiés peuvent accélérer le stress d'humidité et montrer d'éventuelles défaillances à long terme telles que la corrosion ou le délaminage. Le point principal est de conserver des profils d'humidité contrôlés qui correspondent aux conditions de terrain attendues.
Les profils de la chambre d'examen d'abord. Assurez-vous que les calculs du point de rosée restent précis. Vérifiez ensuite les tarifs de la rampe. Vérifiez également le flux d'air uniforme. Parfois, les défaillances apparentes sont liées à la façon dont les conditions ont été appliquées et non à la conception de la carte elle-même.
