Les tests d'étanchéité sont essentiels pour assurer la fiabilité et la durabilité des produits électriques et électroniques exposés à la pluie, aux éclaboussures ou aux environnements extérieurs difficiles. Parmi les tests les plus courants sontIPX3 et IPX4, Défini parIEC 60529, Qui simulent différents angles et intensités de pluie. Utilisation préciseÉquipement de test IPX3 IPX4, Les fabricants peuvent évaluer avec précision les performances des produits et assurer le respect des normes mondiales.
Dans cet article, nous explorons le fonctionnement de l'équipement de test IPX3/IPX4, mettons en évidence ses fonctionnalités avancées et expliquons commentIndustrie LIBFournit des solutions flexibles et personnalisables pour une gamme complète de besoins de tests imperméables et environnementaux.
La cote IP (Ingress Protection) mesure la résistance d'un produit à la pénétration de l'eau. Les tests IPX3 et IPX4 garantissent que les produits restent fonctionnels sous une exposition contrôlée à l'eau:
IPX3: Simule l'eau pulvérisée à des angles allant jusqu'à ± 60 ° de la verticale, reproduisant des conditions de pluie modérées. Chaque buse délivre environ 0.07 L/min, avec une durée d'essai généralement d'au moins 10 minutes.
IPX4: Prolonge l'angle d'oscillation à ± 180 °, simulant des éclaboussures plus sévères provenant de plusieurs directions avec des débits légèrement plus élevés.
Ces tests sont essentiels pour des industries telles que:
Électronique grand public
Appareils ménagers
Composants automobiles
Éclairage extérieur et équipement de communication
Des tests IPX3/IPX4 fiables aident les fabricants à éviter les pannes de produits, les rappels et les demandes de garantie en s'assurant que les appareils fonctionnent dans des conditions humides réalistes.
Modèle | R-800C | R-1200C |
Volume utile (L) | 810 | 2400 |
Tube oscillant Rayon | 400mm | 600mm |
Diamètre du trou de pulvérisation | Φ 0.4mm | |
Espacement des trous | 50mm | |
Angle d'oscillation du tube oscillant | 0 ~ ± 180 ° (réglable) | |
Vitesse de rotation du plateau | 1r/min (vitesse réglable) | |
Contrôle de la pression de l'eau | Débitmètre | |
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet | |
Système d'approvisionnement en eau | Réservoir d'eau, pompe d'appoint, approvisionnement en eau automatique, système de purification d'eau | |
Dispositif de sécurité | Protection contre les surintensités; Protection contre les surintensités; Protection contre la pénurie d'eau; Protection contre les fuites de terre; Protection des séquences de phase | |
Matériau extérieur | Plaque d'acier avec revêtement protecteur | |
Matériau intérieur | Acier inoxydable SUS304 | |
Fenêtre d'observation | Verre isolant double couche avec essuie-glace | |
Équipement de test standard IPX3 X4 |

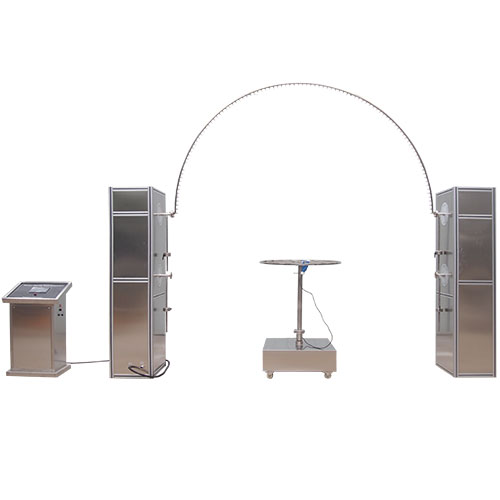

Équipement de test sans logement IPX3 X4 |
L'industrie de LIBÉquipement de test IPX3/IPX4Est conçu pour un test d'étanchéité précis, reproductible et flexible. Ses principales caractéristiques comprennent:

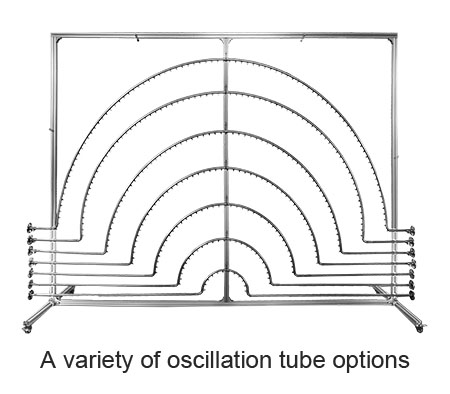

Système de tube oscillant réglable: Les tubes semi-circulaires en acier inoxydable avec buses φ 0,4 mm (en option φ 0,8 mm) espacées de 50 mm assurent une couverture uniforme de l'eau. Les angles d'oscillation et les rayons de tube (400mm, 600mm ou 800mm) peuvent être conçus pour les tests IPX3 ou IPX4, y compris des conditions de projection plus sévères.
Platine tournante avec puissance intégrée: La rotation réglable et le support d'inclinaison permettent une exposition uniforme tout en permettant des tests en direct de l'électronique motorisée pour la simulation dans le monde réel.
Circulation automatisée de l'eau: Le réservoir d'eau intégré, la pompe de surpression et le système de filtration assurent un fonctionnement continu. Les trous de drainage stratégiquement situés aux points les plus bas permettent une élimination rapide de l'eau entre les tests, améliorant ainsi l'efficacité du laboratoire.
Contrôleur programmable PID: L'interface d'écran tactile permet un fonctionnement intuitif, une surveillance en temps réel de la pression et de la synchronisation de l'eau et un accès à distance via Ethernet ou une liaison PC. Prend en charge jusqu'à 120 programmes avec 99 segments chacun et un affichage multilingue pour une utilisation globale. Les alarmes automatiques assurent la sécurité si les paramètres dépassent les limites.
Construction durable: La chambre et le plateau tournant sont faits deAcier inoxydable SUS304, Résistant à la corrosion, humidité élevée et environnements de pulvérisation à haute température. Les fenêtres d'observation transparentes avec éclairage LED et essuie-glaces permettent aux opérateurs de surveiller les tests en temps réel.
Options de conception flexibles: Les configurations IPX3/IPX4 à cadre ouvert (sans coque) sont disponibles pour les laboratoires avec des contraintes d'espace, sans compromettre la précision des tests.
|
|
|
Salle de travail | Fenêtre Vue | |
|
| |
| Contrôleur PLC | Buse de pulvérisation | |
 |  | |
| Puissance interne | Éclairage intégré |
Cette combinaison de mécanique de précision et d'automatisation avancée garantit des tests d'étanchéité fiables, reproductibles et conformes aux normes pour l'électronique, les pièces automobiles, les appareils ménagers et les équipements industriels.
Le système intègre une conception mécanique avancée avec des commandes intelligentes pour fournir des tests d'étanchéité précis:
Vaporisateur à tube oscillant
IPX3: oscillation ± 60 °, pulvérisation d'eau uniforme 0.07 L/min.
IPX4: oscillation de ± 180 ° pour des éclaboussures plus sévères.
Débit d'eau et contrôle de la pression
Les débitmètres garantissent des taux corrects (IPX3 ~ 1.8 L/min, IPX4 ~ 2.6 L/min).
Les capteurs de pression maintiennent une intensité de pulvérisation constante pour des résultats précis.
Plateau tournant rotatif
La vitesse réglable (1 r/min) assure une exposition uniforme du produit.
La puissance intégrée permet de tester en direct l'électronique pendant les procédures d'étanchéité.
Gestion automatisée de l'eau
Circule l'eau efficacement et filtre les impuretés pour éviter le blocage de la buse.
Les capteurs de niveau de liquide et les alarmes empêchent le fonctionnement à sec et protègent les échantillons.
Observation et contrôle améliorés
Les fenêtres transparentes avec éclairage LED et essuie-glaces permettent une surveillance en temps réel.
Le contrôleur PID avec interface multilingue, séquences programmables et surveillance à distance assure la flexibilité opérationnelle.
Ensemble, ces fonctionnalités permettent aux équipements de l'industrie LIB de se rencontrerNormes IEC 60529, ISO 20653, GJB 150.8 et ULAvec répétabilité élevée.
Les laboratoires modernes exigentTest d'étanchéité à plusieurs niveaux. L'industrie LIB fournit des systèmes capables de réaliser:
Tests goutte à goutte IPX1/IPX2: Simulations verticales d'eau dégoulinante.
Tests de pulvérisation de pluie IPX3/IPX4: Le système de tube oscillant assure une couverture uniforme.
Essais de jet d'eau IPX5/IPX6: Les jets à haute pression simulent un impact direct sur l'eau.
Un système unique réduit l'espace de laboratoire et les investissements, tandis que les angles de pulvérisation réglables, les débits et les cycles programmables permettent le respect de plusieurs normes. Cette configuration multi-IP rationalise les tests et améliore l'efficacité des produits couvrant plusieurs cotes d'étanchéité.
Offres de l'industrie LIBSolutions de test environnemental sur mesure:
Chambres d'essai de pluie IP personnalisées: Tailles non standard, fonctions multi-IP, alimentation en eau automatisée et systèmes de contrôle programmables.
Chambres d'essai de sable et de poussière: Prend en charge les tests de poussière et de sable IP5X/IP6X, conformes aux normes IEC 60529, MIL-STD-810 et autres.
Chambres de pluie et de poussière sans rendez-vous: Chambres à grande échelle pour véhicules, machines industrielles et armoires surdimensionnées, capables de simuler les conditions de pluie et de poussière dans une seule unité.
Ces solutions permettent aux fabricants deRépliquer les environnements du monde réelEt vérifier la performance du produit dans des conditions extrêmes.
L'industrie LIB fournit une gamme complète deIP étanche et équipement de test environnemental:
IPX1/IPX2:Chambre d'essai goutte à goutte
IPX3/IPX4:Chambre d'essai de pluie tube oscillant
IPX5/IPX6:Chambre d'essai de jet d'eau
IPX7/IPX8:Chambre d'essai d'immersion
IPX9K:Chambre de pulvérisation haute pression haute température
IP5X IP6X:Chambres d'essai de poussière
Avantages:
Dimensions et fonctions personnalisables
Systèmes de contrôle automatisés et précis
Intérieurs durables en acier inoxydable SUS304, extérieurs revêtus de protection
Fenêtres transparentes et éclairage pour la surveillance en temps réel
Installation globale, formation et soutien
Support après-vente:
Garantie de 3 ans sur les principaux composants
Support technique à vie
Avec les solutions de l'industrie LIB, les industriels assurentTest étanche précis, reproductible et entièrement conformeÀ travers plusieurs niveaux IP.
Contactez l'industrie LIB aujourd'huiPour explorer une gamme complète deÉquipement de test IPX3 IPX4 et solutions étanches à plusieurs niveauxAdapté à vos produits et besoins de laboratoire.
