Dans des environnements du monde réel-que ce soit sur le champ de bataille, dans les déploiements dans le désert ou lors d'opérations industrielles en plein air-les équipements électroniques sont constamment exposés à des conditions difficiles. Parmi celles-ci, la pénétration d'eau et l'intrusion de sable ou de poussière restent les premières causes de défaillance. L'humidité peut déclencher des courts-circuits et de la corrosion, tandis que les particules en suspension dans l'air peuvent pénétrer dans les enceintes, bloquer les voies de ventilation et accélérer l'usure mécanique.
Pour les fabricants d'électronique militaire, de composants automobiles et d'appareils extérieurs, la durabilité environnementale n'est pas facultative-c'est essentiel. C'est là que les tests MIL-STD-810H jouent un rôle essentiel. Plus précisément,Méthode MIL-STD-810H 506.6 test de pluieEtMéthode MIL-STD-810H 510.7 test de sable et de poussièreDéfinir des procédures normalisées pour évaluer les performances des produits sous exposition à la pluie et dans des environnements particulaires.
Cependant, atteindre la conformité ne consiste pas seulement à comprendre les normes-cela nécessite un équipement de test précis, fiable et bien conçu. Dans ce guide, nous allons décomposer les deux méthodes en détail et expliquer comment sélectionner le bonChambre d'essai de soufflage de pluieEtSoufflage de la chambre d'essai de sable et de poussièrePour répondre à vos exigences de test.
LeTest de pluie MIL-STD-810HÉvalue la capacité des enceintes d'équipement à résister à la pénétration de l'eau dans diverses conditions de pluie. La méthode comprend 506.6 trois procédures, chacune simulant différents scénarios du monde réel.
Souffler la pluie est la procédure la plus critique et largement utilisée. Il simule la pluie entraînée par le vent impactant les surfaces de l'équipement à grande vitesse. Une vitesse du vent allant jusqu'à 18 m/s est généralement nécessaire pour reproduire les conditions de tempête violente.
Cette combinaison de pression du vent et de débit d'eau est essentielle car l'intrusion d'eau ne se produit souvent pas sous une pluie statique, mais lorsque le vent force l'eau dans les joints, les joints et les ouvertures de ventilation. L'équipement qui réussit ce test démontre une forte résistance à l'exposition aux intempéries dans le monde réel.
Cette procédure se concentre sur la vérification de l'intégrité étanche des grands boîtiers ou systèmes. Au lieu de simuler des précipitations naturelles, il utilise une exposition accrue à l'eau pour identifier les points de fuite potentiels.
Il est particulièrement pertinent pour:
Systèmes montés sur véhicule
Armoires d'extérieur
Grands boîtiers étanches
Le test goutte à goutte simule l'eau tombant verticalement sur l'équipement, représentant des scénarios de condensation ou de fuite à l'intérieur. Bien que moins agressif, il est essentiel pour identifier les vulnérabilités des surfaces tournées vers le haut et des systèmes d'étanchéité.
Pour effectuer précis et répétableMéthode MIL-STD-810H 506.6 procédure d'essai de pluie, L'équipement de test doit répondre à plusieurs exigences critiques:
Contrôle de la vitesse du vent jusqu'à 18 m/sPour souffler la pluie simulation
Buses de pulvérisation réglablesPour contrôler les angles d'impact de l'eau
Système de distribution d'eau uniformePour assurer une exposition cohérente
Système de contrôle en boucle ferméePour une régulation stable de la pression et du débit
Cycles d'essai programmablesPour l'opération automatisée

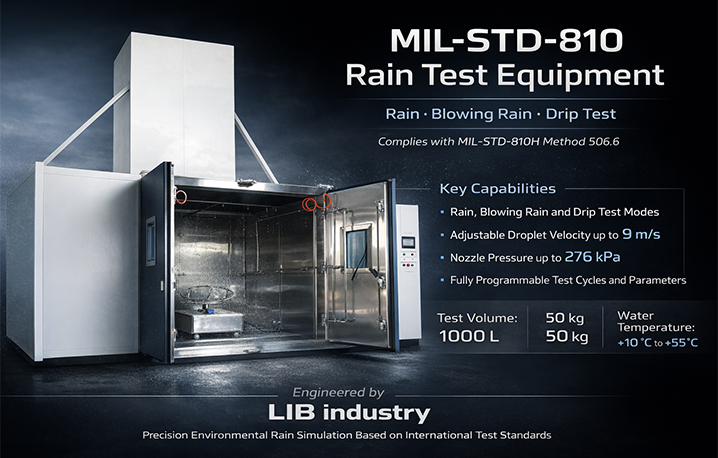

Une haute performanceChambre d'essai de soufflage de pluieIntègre toutes ces fonctions, permettant une simulation précise des conditions de pluie réelles. Sans un contrôle approprié du débit d'air et de la distribution de l'eau, les résultats des tests peuvent être incohérents ou ne pas répondre aux normes de conformité.
LeMIL-STD-810H test de sable et de poussièreÉvalue la résistance de l'équipement aux particules en suspension dans l'air. La méthode fait 510.7 la distinction entre deux conditions d'essai fondamentalement différentes: le soufflage de la poussière et le soufflage du sable.
Le soufflage de la poussière se concentre sur les particules fines qui peuvent pénétrer dans les petites ouvertures et s'accumuler à l'intérieur des équipements. Ces particules peuvent:
Affecter la conductivité électrique
Bloquer les systèmes de refroidissement
Cause une surchauffe
Réduire la fiabilité à long terme
Les tests de poussière sont particulièrement importants pour l'électronique avec des systèmes de ventilation, des connecteurs ou des interfaces non scellées.
Le soufflage du sable implique des particules plus grosses, allant généralement de 150 à 850 micromètres, propulsées à grande vitesse. Contrairement à la poussière, le sable provoque principalement des dommages mécaniques par abrasion et érosion.
Ce test évalue:
Résistance à l'usure de surface
Durabilité du revêtement
Intégrité structurelle sous l'impact des particules
Comprendre la différence entre la pénétration de la poussière et l'érosion du sable est essentiel, car de nombreux produits nécessitent les deux types de tests pour assurer une protection complète de l'environnement.
Pour rencontrerMéthode MIL-STD-810H 510.7 exigences de test de poussière, Un fiableChambre d'essai de sable et de poussièreDoit inclure:
Système de contrôle de la concentration de poussièrePour une densité de particules précise
Système de circulation de flux d'airPour maintenir un mouvement de particules cohérent
Capacité à haute températurePour la simulation environnementale réaliste
Contrôle de l'humidité faible (<30%)Pour empêcher l'agglutination des particules
Gestion de la taille des particulesPour les tests de poussière et de sable
 |  |
| Salle de travail | Grand ventilateur centrifuge |
| |
Un bien conçuChambre d'essai de soufflage de poussièreGarantit que les particules restent en suspension et uniformément réparties, ce qui est essentiel pour des résultats de test reproductibles et valides.
La sélection de la bonne chambre de test environnemental nécessite une compréhension approfondie des indicateurs de performance clés. Vous trouverez ci-dessous les facteurs techniques les plus importants à considérer.
L'uniformité du flux d'air est l'un des paramètres les plus critiques dans les tests de pluie et de poussière. Un flux d'air inégal peut entraîner une exposition incohérente dans l'échantillon d'essai, ce qui entraîne des données inexactes.
Dans certains cas, une mauvaise conception du flux d'air peut même produire une «fausse passe», où le produit semble répondre aux exigences mais échoue dans des conditions réelles. Les chambres de haute qualité sont conçues pour maintenir un flux d'air stable et uniforme dans tout l'espace d'essai.
Les conditions environnementales doivent être soigneusement contrôlées pendant les tests. Par exemple, leMIL-STD-810H test de sable et de poussièreNécessite de faibles niveaux d'humidité-généralement en dessous de 30%-pour empêcher les particules de poussière de s'agglutiner.
Un contrôle précis de la température est également essentiel, en particulier pour les scénarios de test de poussière à haute température.
ModerneChambres d'essai environnementalDevrait prendre en charge les cycles d'essai programmables en plusieurs étapes. L'automatisation réduit l'erreur humaine et assure une exécution de test cohérente.
Les principales caractéristiques comprennent:
Systèmes de contrôle d'écran tactile
Exploitation forestière et surveillance des données
Séquences de test répétables
Ces capacités sont essentielles pour les laboratoires menant des procédures de test ou de certification normalisées.
Le choix du bon équipement est une étape cruciale pour atteindre la conformité et des résultats fiables.
Différentes industries peuvent exiger le respect de plusieurs normes, telles que les évaluations MIL-STD-810H, CEI ou IP. La sélection d'une chambre prenant en charge plusieurs normes augmente la flexibilité et la valeur à long terme.
La taille de l'échantillon d'essai détermine les dimensions de la chambre. Des petits composants électroniques aux grands assemblages, la chambre doit accueillir le produit tout en maintenant un flux d'air et des conditions d'exposition appropriés.
Tenez compte de la vitesse du vent, de l'intensité des précipitations, de la concentration de poussière et de la plage de température requises. Les applications hautes performances exigent des chambres capables de simuler des conditions extrêmes.
Alors que les modèles standard peuvent répondre aux besoins de test de base, de nombreuses applications exigentSolutions personnalisées de chambre d'essai environnemental. Les options de personnalisation peuvent inclure:
Taille et mise en page de la chambre
Conception du flux d'air
Intégration du système de contrôle
Capacités de test multifonctions
Travailler avec un expérimentéFabricant de chambre d'essaiS'assure que l'équipement répond à la fois aux exigences techniques et aux besoins opérationnels.
Quand il s'agit deChambre d'essai de pluie MIL-STD-810HEtChambre d'essai de sable et de poussièreSolutions, choisir le bon partenaire est tout aussi important que de choisir le bon équipement.
Industrie LIBOffre une gamme complète de chambres de test environnemental conçues pour répondre aux normes internationales et aux applications exigeantes.
Les principaux avantages comprennent:
Solutions complètes de test de MIL-STD-810HPour la pluie et le sable et la poussière
Capacité de conception personnaliséePour répondre aux exigences de test spécifiques
Performance stable et répétablePour des résultats fiables
Garantie de 3 ans et support technique à vie
Gamme complète de chambres de test IPPour les besoins de test d'étanchéité supplémentaires
Contactez l'industrie LIB aujourd'hui franchir la prochaine étape vers des tests fiables, conformes et de haute performance.
