Les tests de protection d'entrée (IP) sont un processus critique utilisé pour évaluer dans quelle mesure les produits électriques et électroniques résistent aux intrusions d'eau. De l'électronique automobile et de l'éclairage extérieur aux appareils grand public et aux équipements industriels, les performances d'étanchéité doivent être vérifiées avant que les produits n'entrent sur le marché.
Pendant les tests de pluie IP, les ingénieurs se concentrent généralement sur des paramètres tels que la pression de pulvérisation, la configuration de la buse, le débit d'eau et la durée du test. Cependant, un facteur souvent négligé peut influencer considérablement la fiabilité et la répétabilité du test-L'eau utilisée dans le système d'essai.
À première vue, l'eau peut sembler être un simple support d'essai. En réalité, le type et la qualité de l'eau utilisée dans un système de test de pluie peuvent affecter la stabilité des pulvérisations, les performances des buses et même la fiabilité à long terme des équipements.
Cela conduit à une question commune dans de nombreux laboratoires:
Quelle eau doit être utilisée pour les tests de pluie IP, et est-ce vraiment important pour une évaluation étanche?
Test d'étanchéité IP défini par des normes telles queIEC 60529EtISO 20653Simule l'exposition aux précipitations ou aux jets d'eau dans des conditions de laboratoire contrôlées. Ces normes spécifient des paramètres tels que la pression de l'eau, l'angle de pulvérisation, le débit, la configuration de la buse et la distance d'essai.
Bien que les normes définissent clairement comment l'eau doit être livrée pendant les tests, elles ne spécifient généralement pas strictement un type particulier d'eau.
Dans la plupart des laboratoires, les types d'eau suivants sont généralement utilisés:
Eau du robinet propre
Eau filtrée
Eau faible en minéraux
L'eau qui contient une teneur excessive en minéraux, des sédiments ou d'autres impuretés est généralement évitée. Les contaminants peuvent s'accumuler progressivement dans le système de pulvérisation et affecter la stabilité des tests à long terme.
L'utilisation d'eau propre ou filtrée aide à maintenir des modèles de pulvérisation cohérents et évite les blocages dans les buses de pulvérisation de précision. Cela garantit que chaque test de pluie est effectué dans des conditions stables et répétables.
Pour les laboratoires effectuant fréquemment des tests d'étanchéité, l'intégration de systèmes de filtration et de circulation de l'eau dans l'équipement d'essai est une solution courante pour maintenir une qualité d'eau constante.
Bien que les tests de pluie se concentrent principalement sur les conditions d'exposition à l'eau, leQualité de l'approvisionnement en eauPeut influencer directement à la fois les performances de l'équipement et la précision des tests.
Les buses de pulvérisation de précision sont conçues pour produire des angles de pulvérisation et des modèles d'écoulement spécifiques. Lorsque des minéraux ou des particules s'accumulent à l'intérieur de la buse, le modèle de pulvérisation peut changer, réduisant l'uniformité de la distribution de l'eau.
Les sédiments ou l'accumulation de minéraux à l'intérieur des pipelines et des pompes peuvent interférer avec le système de distribution d'eau. Cela peut entraîner des fluctuations de la pression de pulvérisation, en particulier lors des essais par jet à haute pression tels queIPX5 ou IPX6.
Si certaines sorties de pulvérisation sont partiellement bloquées, le modèle de pluie dans la zone d'essai peut devenir inégal. En conséquence, certaines sections de l'échantillon d'essai peuvent recevoir moins d'exposition à l'eau que prévu.
Les dépôts d'eau dure peuvent également s'accumuler dans les vannes, les pompes et les pipelines. Au fil du temps, cela peut augmenter les besoins de maintenance et raccourcir la durée de vie des composants critiques.
En raison de ces facteurs, l'équipement de test de pluie moderne comprend souvent des systèmes de filtration et de circulation d'eau conçus pour maintenir des performances de pulvérisation stables pendant des cycles de test prolongés.
Des tests de pluie IP précis nécessitent un équipement capable de contrôler simultanément plusieurs paramètres, y compris la pression de pulvérisation, le débit d'eau, l'angle de pulvérisation et l'uniformité de la distribution.
Industrie LIBFournit une gamme complète de systèmes de test d'étanchéité conçus pour répondre aux normes internationales d'essais environnementaux. Ces systèmes sont largement utilisés dans des industries telles que l'électronique automobile, les boîtiers électriques, l'éclairage extérieur, l'électronique grand public et la fabrication d'équipements industriels.

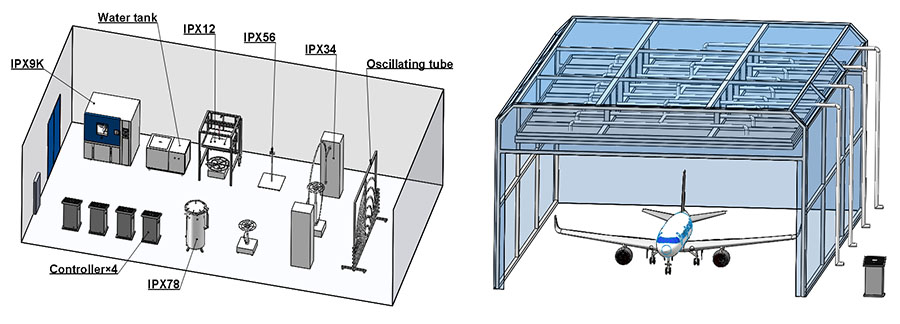

L'équipement de test disponible comprend:
IPX1/IPX2:Chambre d'essai goutte à goutte
IPX3/IPX4:Chambre d'essai de pluie tube oscillant
IPX5/IPX6:Chambre d'essai de jet d'eau
IPX7/IPX8:Chambre d'essai d'immersion
IPX9K:Chambre de pulvérisation haute pression haute température
Marche personnalisée dans la chambre d'essai de pluie
Pour les laboratoires qui nécessitent plusieurs tests d'étanchéité au sein d'une seule plate-forme, les systèmes intégrés peuvent combinerIPX1 grâce aux capacités de test IPX6 dans une chambre. Cela permet aux ingénieurs d'effectuer différents tests de pluie et de jet d'eau sans déplacer l'échantillon entre des machines séparées, améliorant l'efficacité du laboratoire et maintenant des environnements de test cohérents.
Ces systèmes sont conçus pour simuler des conditions d'exposition réelles allant de l'eau dégoulinante légère à de puissants jets d'eau et à des environnements de lavage à haute pression.
Les capacités typiques du système incluent:
Cycles d'essai de pluie et de jet programmables
Débit et pression d'eau réglable
Contrôle automatique de l'approvisionnement en eau et de la circulation
Structures internes résistantes à la corrosion conçues pour un fonctionnement à long terme
De telles configurations permettent aux laboratoires d'effectuer des évaluations étanches fiables tout en s'adaptant à une large gamme de tailles de produits et d'exigences de test.
L'équipement de test de pluie de haute qualité doit maintenir des conditions de pulvérisation stables tout au long du processus de test. Plusieurs caractéristiques de conception contribuent à améliorer la précision et la répétabilité des tests.
|
|
|
|
Salle de travail | Fenêtre Vue | Puissance interne
| Éclairage intégré |
|
|  |  |
| Turnbale | Buse de pulvérisation | Sortie de jet d'eau | Alimentation étanche intégrée |

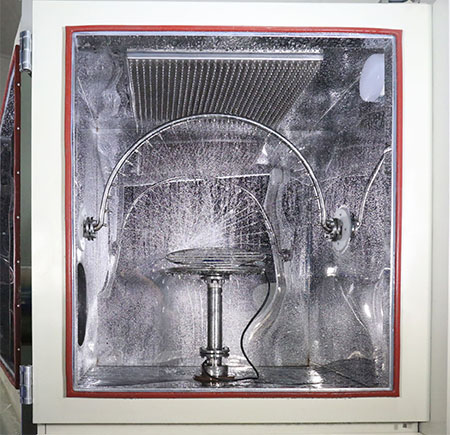

Les dispositifs goutte à goutte utilisés pour les tests IPX1 et IPX2 sont conçus avec plusieurs prises calibrées qui fournissent un débit d'eau contrôlé. Cette configuration simule avec précision les conditions d'égouttement verticales requises par les normes de test d'étanchéité.
De nombreux systèmes avancés de test de pluie intègrent une circulation d'eau en boucle fermée combinée à des composants de filtration. Ces systèmes éliminent les particules et les impuretés de l'approvisionnement en eau, aidant à maintenir des conditions de pulvérisation constantes tout en réduisant le risque de blocage de la buse.
Les plates-formes tournantes ou les platines réglables permettent de positionner correctement les échantillons de test pendant le test. Cette flexibilité permet aux laboratoires d'évaluer des produits de différentes tailles tout en maintenant une exposition appropriée aux pulvérisations ou aux gouttes d'eau.
Pour résister à une exposition à long terme à l'eau et à l'humidité, de nombreuses chambres d'essai de pluie utilisent des structures en acier inoxydable résistant à la corrosion telles que SUS304. Ce matériau améliore la durabilité, simplifie le nettoyage et soutient la fiabilité à long terme de l'équipement.
Ensemble, ces fonctionnalités permettent de garantir des modèles de pulvérisation stables, une distribution d'eau précise et des conditions de test d'étanchéité reproductibles.
Même lorsque des équipements de test de haute qualité sont utilisés, la maintenance et l'étalonnage de routine restent essentiels pour garantir des performances à long terme et des résultats de test fiables.
 |  |
Une inspection et une maintenance régulières aident à prévenir la dégradation du système et à prolonger la durée de vie opérationnelle des équipements de test de pluie.
Les inspections hebdomadaires typiques comprennent:
Inspecter et nettoyer les buses de pulvérisation
Vérification du système de filtration de l'eau
Opération de vérification de pompe et de circulation d'eau
Inspecter les pipelines et les connecteurs en cas de blocage ou de fuite potentiel
Pour les systèmes équipés de systèmes de circulation d'eau, les filtres doivent être inspectés régulièrement pour empêcher les impuretés de s'accumuler à l'intérieur du système de pulvérisation.
Les tâches de maintenance mensuelles peuvent inclure:
Vérification de l'uniformité de la distribution de pulvérisation
Vérification de la stabilité de la pression d'eau
Vannes d'inspection, joints et pipelines
Confirmant le bon fonctionnement des plates-formes d'échantillons rotatives
Le maintien d'un système de circulation d'eau propre et stable est particulièrement important pour prévenir l'accumulation de minéraux et assurer des performances de pulvérisation constantes.
L'étalonnage garantit que les paramètres de test clés restent conformes aux exigences standard.
Les éléments d'étalonnage courants comprennent:
Vérification du débit d'eau
Jauge de pression de pulvérisation d'étalonnage
Inspection du modèle de pulvérisation de la buse
Test d'uniformité de distribution d'eau
Un étalonnage régulier aide les laboratoires à se conformer aux normes internationales telles queIEC 60529EtISO 20653.
La plupart des laboratoires effectuent l'étalonnage chaque6 à 12 mois, En fonction de la fréquence des tests et des procédures de qualité du laboratoire.
Oui, l'eau du robinet propre est couramment utilisée pour les tests de pluie. Cependant, de nombreux laboratoires installent des systèmes de filtration pour éliminer les particules et les impuretés qui pourraient obstruer les buses de pulvérisation ou affecter la stabilité des pulvérisations.
Oui. Une mauvaise qualité de l'eau peut entraîner un blocage de la buse, une pression de pulvérisation instable et une distribution d'eau inégale, ce qui peut influencer la répétabilité et la précision des tests.
Les tests d'étanchéité IP sont définis par les normes internationales, notamment:
IEC 60529
ISO 20653
Ces normes définissent les conditions d'essai telles que la pression de pulvérisation, la configuration de la buse, le débit et la durée d'exposition.
La plupart des laboratoires effectuent l'étalonnage chaque6-12 mois, En fonction de l'utilisation de l'équipement et des exigences de contrôle de la qualité.
Les chambres d'essai de pluie peuvent simuler plusieurs conditions d'étanchéité, notamment:
Exposition d'eau dégoulinante de lumière (IPX1, IPX2)
Pulvérisation de pluie oscillante (IPX3, IPX4)
Test de jet d'eau puissant (IPX5, IPX6)
Pulvérisation haute pression à haute température (IPX9K)
Certaines plates-formes de test modernes permettent aux laboratoires d'effectuerPlusieurs tests de niveau de protection au sein d'un système intégré, Permettant le test IPX1 via IPX6 sans changer d'équipement.
Systèmes de test développés parIndustrie LIBSont conçus pour prendre en charge une large gamme de normes de test d'étanchéité et de tailles de produits.
L'industrie LIB propose une gamme complète d'équipements de test étanche IP couvrant IPX1 à IPX9K, fournissant des solutions de test environnemental fiables pour les laboratoires et les fabricants du monde entier. En outre, l'industrie LIB assure:
Garantie de 3 ansSur les principaux composants
Support technique à viePour l'installation, l'entretien et la formation
Solutions personnaliséesAdapté à vos produits et exigences de laboratoire
Réseau de services mondialPour garantir un fonctionnement ininterrompu
Avec une gamme complète d'équipement de test étanche IP couvrantIPX1 à IPX9K,Industrie LIBFournit des solutions fiables d'essais environnementaux pour les laboratoires et les fabricants du monde entier.
Pour plus d'informations sur les systèmes de test étanches ou les équipements de test de pluie personnalisés, contactez l'industrie LIB pour explorer des solutions adaptées aux exigences de test de vos produits.
