L'isolation des câbles a un travail difficile: bloquer le courant, résister à la chaleur, survivre à la lumière du soleil et rester mécaniquement stable sous la pluie, l'humidité et les variations de température. Dans la distribution d'énergie extérieure, les réseaux photovoltaïques, les armoires de télécommunications et les systèmes industriels, le maillon faible est souvent le polymère autour du conducteur. Lorsqu'il s'estompe, se fissure, se craie ou devient fragile, le risque de fuite et les coûts de maintenance augmentent. ASTM G155 résout ce problème en utilisant une lumière d'arc de xénon filtrée avec une humidité et une température contrôlées pour reproduire les intempéries dans le monde réel.
Même si un câble réussit les premiers tests électriques, son isolation peut échouer en début de service. Le PVC peut perdre des plastifiants, le XLPE peut se dégrader sous la lumière et la chaleur prolongées, et le caoutchouc peut se raidir ou se fissurer à cause d'une exposition combinée aux UV, à l'humidité et à la chaleur. Dans une ferme solaire, cela peut apparaître comme une fragilisation de la veste près des boîtes de combinateur; dans une usine d'eaux usées, la gaine peut sembler intacte mais ne plus fléchir en toute sécurité.
Pour les ingénieurs et les acheteurs, la question clé est: quels changements après exposition et à quelle vitesse? La résistance à la traction et la rétention d'allongement après les tests d'arc au xénon sont des métriques couramment utilisées. Par exemple, certaines spécifications exigent une rétention ≥ 80% après 1,000 heures d'altération accélérée.
ASTM G155 est une norme largement utilisée pour l'altération accélérée des matériaux non métalliques. Il utilise des lampes à arc au xénon pour simuler la lumière du soleil, la chaleur, l'humidité et la pluie, testant les plastiques, les revêtements, le caoutchouc, les textiles et les pièces automobiles.
Les paramètres clés comprennent:
Irradiance: Typiquement 340 nm ou 420 nm, par exemple 0.35-0.55 W/m²/nm.
Température: Température du panneau noir autour de 63 °C ± 3 °C.
Humidité: Habituellement ~ 50% HR.
Un cycle typique combine 102 minutes de lumière avec 18 minutes de lumière plus un jet d'eau, simulant la pluie et le mouillage de surface. L'eau purifiée assure la cohérence.
En bref, ASTM G155 fournit une méthode contrôlée et répétable pour évaluer la durabilité des matériaux, comparer les formulations et prédire les performances extérieures à long terme.
Le moyen le plus utile de lire ASTM G155 est d'examiner les variables qui poussent le vieillissement de l'isolation des câbles vers le haut ou vers le bas. Pour le travail du fil et du câble, cinq d'entre eux méritent une attention particulière.
Les facteurs typiques de l'ASTM G155 et leur effet sur le vieillissement d'isolation des câbles sont résumés ci-dessous.
Facteur de test | Pourquoi c'est important pour les matériaux de câble |
Source de lumière d'arc de xénon | Reproduit la lumière du soleil à spectre complet, pas seulement les UV étroits |
Filtres optiques | Associez la lumière du soleil en plein air, l'exposition au derrière du verre ou les étuis UV plus durs |
Contrôle de l'irradiance | Maintient l'intensité d'exposition stable pendant de longues périodes d'essai |
Température du panneau noir | Pistes de chauffage de surface de spécimen sous la lumière |
Humidité et pulvérisation | Ajoute des effets de rosée/pluie qui peuvent changer le mode de défaillance |
Les cycles ASTM G155 peuvent contrôler la lumière à 340 nm, 420 nm ou à large bande 300-400 nm selon le cycle. Pour le vieillissement d'isolation des câbles, cela compte car différents matériaux réagissent différemment à une exposition spectrale à bande étroite et plus large. Si l'irradiance dérive pendant un long test, les données de comparaison deviennent faibles. L'irradiance stable n'est pas un joli supplément. C'est l'épine dorsale des données de tendance utiles.
La norme utilise la température du panneau noir dans tous les cycles d'exposition et, dans certains cycles, la température de l'air de la chambre. L'humidité peut provenir d'un spray, d'une humidité relative contrôlée ou des deux. Une gaine de câble peut survivre seule à la lumière mais échoue lorsque la chaleur et l'humidité sont ajoutées. Dans les tests pratiques, c'est là que la fissuration de surface, l'adhésivité ou la perte de flexibilité commence souvent à séparer une formulation d'une autre.
Les heures seules ne racontent pas l'histoire. Deux tests de 1,000 heures peuvent donner des résultats très différents si les filtres, l'irradiance, le calage de pulvérisation ou le contrôle de la température sont différents. La répétabilité compte plus que la poursuite d'un numéro d'heure dramatique. Pour le criblage matériel, un cycle cohérent est beaucoup plus utile qu'un cycle dur mais mal contrôlé.

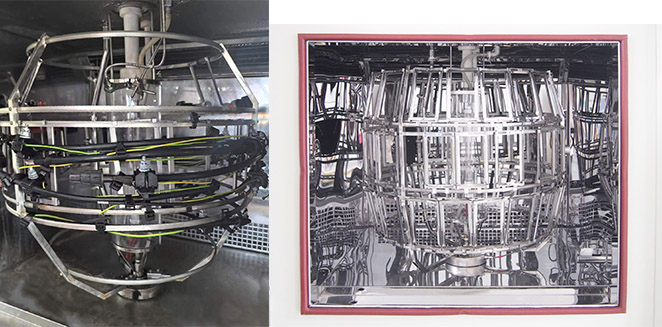

Pour ce genre de travail, l'équipement doit faire plus qu'allumer une lampe.La chambre de l'arc au xénon LIBEst construit autour des mêmes facteurs que les ingénieurs du câble regardent dans un programme ASTM G155: lumière à spectre complet, contrôle de l'irradiance, surveillance du panneau noir, régulation de l'humidité et pulvérisation réglable. Selon la page du produit, il reproduit la lumière UV, visible et infrarouge, avec une plage spectrale de 300 à 400 nm, une surveillance facultative de 340 nm ou 420 nm, intensité lumineuse de 35 à 150 W/m², humidité de 50% à 98% HR et cycles de pulvérisation d'eau réglables.
Ces chiffres comptent dans le vrai travail de laboratoire. Un porte-échantillon rotatif permet de maintenir une exposition plus uniforme sur plusieurs spécimens. La surveillance UV en temps réel permet de maintenir une cible d'irradiance stable. La détection de panneau noir aide à suivre la chaleur que la surface de l'échantillon voit réellement. Les buses de pulvérisation d'eau facilitent le passage de l'exposition à la lumière sèche à un test d'altération par câble plus réaliste avec cycles d'humidité inclus. Pour un fabricant de câbles comparant deux formulations de PVC ou de XLPE, cela signifie des données côte à côte plus strictes et moins d'arguments pour savoir si la chambre elle-même a changé le résultat.
Un programme de vieillissement d'isolation des câbles utile n'a pas besoin d'être compliqué, mais il a besoin de discipline. Le flux de travail de base est simple.
Les spécimens doivent être coupés et conditionnés de manière cohérente. Si l'objectif est la comparaison de la veste, l'état et l'épaisseur de la surface doivent être enregistrés avant l'exposition. Si l'objectif est la durabilité de l'isolation, le laboratoire doit noter le type de composé, la couleur, la construction et tout préconditionnement pertinent.
Une configuration pratique comprend souvent:
· Type de filtre sélectionné en fonction de l'environnement de service
· Point de contrôle d'irradiance, tel que 340 nm ou 420 nm
· Cible de température du panneau noir
· Réglage de l'humidité
· Cycle de pulvérisation
· Durée totale d'exposition et intervalles de retrait pour les contrôles intermédiaires
Ces paramètres doivent correspondre à la question matérielle posée, pas seulement à un cycle générique copié à partir d'un autre projet.
Pendant l'exposition, le laboratoire doit enregistrer tout changement visible aux points de contrôle prévus. Les plus courants sont le décalage de couleur, la perte de brillance, la poudre, la morosité, les microfissures de surface et le changement de rigidité. Un câble qui semble toujours acceptable à 250 heures peut montrer une réponse de virage très différente à 750 ou 1,000 heures. C'est pourquoi les données d'intervalle sont souvent plus utiles qu'un seul instantané final.
Tests post-expositionEst l'endroit où ASTM G155 se transforme en données de sélection des matériaux. Le changement visuel est important, mais les ingénieurs câblodistributeurs ont généralement besoin de plus que de photographies.
Le tableau ci-dessous montre les contrôles les plus souvent liés aux décisions d'altération des câbles.
Propriété après exposition | Ce qu'il révèle |
Changement de couleur/décoloration | Sensibilité précoce aux UV ou instabilité des pigments |
Fissuration/craie | Dégradation de surface et perte de résistance aux intempéries |
Rétention de résistance à la traction | Perte d'intégrité porteuse dans le polymère |
Rétention d'élongation | Baisse de la flexibilité et de la tolérance au virage |
Courbure à froid ou réponse flexible | Risque de manipulation à usage réel après vieillissement |
Une veste de câble peut s'estomper mais toujours fonctionner. Il peut également garder sa couleur et perdre tranquillement sa flexibilité. C'est pourquoi la résistance à la traction et la rétention d'allongement restent deux des lectures les plus utiles après l'exposition à l'arc au xénon. Dans de nombreuses applications câblées, ces chiffres racontent mieux l'histoire que la couleur seule. Si un composé conserve une surface plus propre mais perd trop d'allongement, il peut encore être le choix le plus faible pour le service sur le terrain.
Les données ASTM G155 deviennent particulièrement précieuses lorsqu'elles sont utilisées de manière comparative. Le cas d'utilisation le plus fort n'est pas «ce matériau a survécu X heures». C'est «cette formulation contenait une rétention plus élevée, moins de fissuration et un meilleur comportement de courbure que les autres options du même cycle». C'est le genre de résultat sur quoi les équipes de R & D, les producteurs de câbles et les groupes d'approvisionnement peuvent agir.
Xi'anIndustrie de simulation environnementale LIBA livré des chambres d'essai environnementales clé en main depuis 2009, servant56 + pays. Les clients bénéficient deConceptions de chambres personnalisées, support technique mondial, assistance à l'étalonnage, formation et garantie de trois ans avec service à vie, S'assurant que la chambre est prête à fournir des résultats précis et reproductibles.
Utilisation d'une chambre à arc xénon bien configurée sousASTM G155, Les ingénieurs peuvent reproduireCycles de pulvérisation de la lumière du soleil, de la chaleur, de l'humidité et de l'eauPour observer exactement comment se comporte l'isolation du câble. Les principales observations comprennent:
Couleur décoloration et craie
Fissuration et fragilisation
Résistance à la traction et perte d'allongement
Flexibilité réduite lors de tests de pliage à froid ou de flexion flexible
Avec la chambre à arc LIB Xenon, les laboratoires acquièrent une plate-forme stable et répétable qui fournit des données comparatives pratiques. Cela prend en charge la sélection des matériaux, la vérification de la qualité et la confiance avant que les câbles n'atteignent le terrain, aidant les ingénieurs à prendre des décisions fondées sur des preuves fiables plutôt que sur des conjectures.
L'ASTM G155 évalue comment les matériaux non métalliques tels que l'isolation des câbles et les gaines de câbles réagissent à la lumière filtrée à l'arc au xénon, à la température élevée, à l'humidité et à l'exposition à l'eau dans des conditions de laboratoire contrôlées. Il est utilisé pour reproduire les effets d'altération observés à l'extérieur ou derrière une vitre.
La chambre à arc au xénon LIB combine une simulation de lumière solaire à spectre complet avec une surveillance de 340 nm ou 420 nm, un contrôle d'irradiance de 35 à 150 W/m², un contrôle d'humidité HR de 50% 98%, une surveillance de la température du panneau noir, et cycles de pulvérisation réglables. Cela le rend approprié pour les travaux de vieillissement d'isolation des câbles G155-based ASTM.
Les contrôles courants comprennent la décoloration, le craie, la fissuration, la fragilisation, la rétention de résistance à la traction, la rétention d'allongement et les changements de flexion ou de flexibilité. Ces lectures aident à montrer si le composé de câbles a encore suffisamment de résistance aux intempéries pour le service extérieur.
Oui. C'est l'une des applications les plus utiles. L'exécution du même cycle ASTM G155 sur différents composés d'isolation ou de veste permet à un laboratoire de comparer les valeurs de rétention, les dommages de surface et les premières tendances de dégradation dans les mêmes conditions d'exposition.
