LeTest de cyclisme à JESD22-A104 températureEst une norme largement reconnue établie parJEDECPour évaluer la fiabilité thermique des dispositifs semi-conducteurs.
CeciTest du cycle thermiqueLa méthode simule les conditions du monde réel que les composants peuvent subir, des cycles de mise sous tension aux fluctuations de température environnementales. Il met l'accent sur l'emballage, les joints de soudure et les interconnexions internes en faisant du vélo à plusieurs reprises entre les températures élevées et basses. L'objectif est de détecter les pannes potentielles telles que la fissuration, le délaminage ou la dégradation des performances électriques avant que le produit n'atteigne le marché.
Conduire un proprement ditTest de cycle de températureGarantit que vos appareils maintiennent leurs performances, prolongent la durée de vie du produit et sont conformes aux normes de l'industrie. Pour les ingénieurs, en utilisant un de haute qualitéChambre de cyclisme thermiqueÀ partir de l'industrie LIBEst essentiel pour reproduire avec précision JESD22-A104 conditions et obtenir des résultats fiables.
Malgré le suivi de la norme, de nombreux produits échouentTests de cyclisme de températureEn raison de limitations d'équipement ou de configurations de test inappropriées. Les raisons les plus courantes comprennent:
Des taux de rampe insuffisants: Si la température change trop lentement, cela peut ne pas créer la contrainte requise pour révéler les pannes potentielles.
Mauvaise uniformité de la température: Un flux d'air inégal ou des performances de chambre incohérentes peuvent conduire à des résultats inexacts.
Temps de séjour prolongés: Les prises trop longues ou courtes à haute/basse température peuvent fausser les résultats des tests.
Systèmes de contrôle inexacts: Un contrôle de température instable ou des transitions retardées compromet la validité du test.
Manque de traçabilité des données: Sans journalisation appropriée, les cycles ratés peuvent passer inaperçus, ce qui rend difficile la vérification de la conformité.
La norme JESD22-A104 définit plusieurs paramètres critiques pourTest du cycle thermique:
Plage de température: Typiquement de-40 ° C à 125 ° C pour les appareils commerciaux, ou de-55 ° C à 150 ° C pour les applications industrielles.
Taux de rampe: Habituellement 5 ° C/min ou plus rapide pour générer une contrainte thermique réaliste.
L'heure de Dwell: Minimum de 10 minutes à des températures élevées et basses pour permettre une expansion et une contraction complètes des matériaux.
Comptage du cycle: Cycles souvent 100, 500 ou 1000 en fonction des exigences de fiabilité.
Circulation d'air contrôlée: Assure une distribution uniforme de la température sur tous les échantillons.
Une haute qualitéChambre de cyclisme thermiqueEst conçu pour respecter ou dépasser ces paramètres, en veillant à ce que votreTest de température de cyclismeProduit des résultats précis, reproductibles et conformes aux normes.
Quand il s'agit de passer leTest de cyclisme à JESD22-A104 température, La qualité de votreChambre de cycle de températureÀ partir de l'industrie LIBPeut faire toute la différence. Une chambre haut de gamme est conçue pour non seulement répondre, mais dépasser les exigences standard, garantissant que chaque cycle d'essai est précis, reproductible et entièrement conforme. Voici comment une solution haute performance garantit des résultats fiables:
Modèle | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volume intérieur | 100L | 225L | 500L | 800L | 1000L |
Charge de chaleur | 1000W | ||||
Plage de température | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Fluctuation de température | ± 0.5 ℃ | ||||
Déviation de la température | ± 2.0 ℃ | ||||
Taux de refroidissement | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (adapté aux besoins du client)/ min | ||||
Taux de chauffage | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (adapté aux besoins du client)/ min | ||||
Contrôleur | Contrôleur d'écran tactile LCD couleur programmable, interface multilingue, Ethernet , USB | ||||
Système de refroidissement | Système de réfrigération à compression mécanique, réfrigérant écologique | ||||
 | |||||
Prend en charge les gammes extrêmes de-70 °C à 180 °C, Couvrant toutes les conditions JESD22-A104 pour les applications commerciales, industrielles et à haute fiabilité.
S'assure que même les composants exposés à des environnements automobiles, aérospatiaux ou militaires difficiles sont testés avec précision.
Maintient des températures stables pour simuler la contrainte thermique du monde réel et éviter des résultats inexacts.
Fournit la norme5 °C/minTarifs de rampe, avec des mises à niveau facultatives10 °C/min ou plus rapide.
Les transitions rapides de température accélèrent la détection des pannes dans les joints de soudure, les interfaces d'emballage et les interconnexions internes.
Les doubles systèmes de réfrigération garantissent des changements de température rapides et uniformes sans dépassement ni décalage.
La conception avancée du flux d'air offreUniformité de température ± 0.5 °CÀ travers toutes les positions de l'échantillon.
Élimine les points chauds et les zones froides, garantissant que chaque partie du lot d'essai subit le même cycle thermique.
Le contrôle PID de haute précision garantit des cycles stables et répétables, réduisant la variabilité entre les essais.
Supporte1000 cycles programmables, Permettant aux ingénieurs de définir des profils personnalisés qui correspondent à des conditions JESD22-A104 spécifiques.
Les séquences automatisées réduisent l'erreur humaine et économisent un temps de test important.
Les fonctions intégrées d'enregistrement et d'exportation des données fournissentDossiers prêts pour l'audit, Assurant la traçabilité et la conformité pour l'assurance qualité.
Les chambres peuvent être adaptées en taille pour accueillir divers types d'échantillons, des petits emballages IC aux grands assemblages électroniques automobiles.
Les accessoires optionnels, y compris les appareils spécialisés et l'intégration de capteurs, permettent de tester dans des conditions réelles précises.

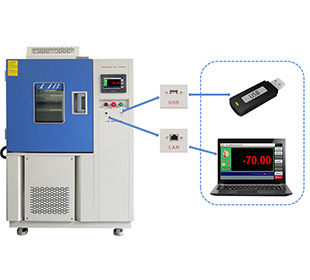

Les interfaces logicielles avancées permettent la surveillance et le contrôle à distance, garantissant le bon fonctionnement des tests même sans surveillance.
|
|
|
| Salle de travail robuste | Trou de câble | Romote Contrôle |
Les tests de cycle de température sont vitaux dans plusieurs domaines:
Semiconducteurs:Détectez les fissures, le délaminage et les pannes d'interconnexion.
Électronique automobile:Pré-valider AEC-Q100 composants dans des conditions extrêmes.
Joints de soudure PCB:Évaluer la résistance à la fatigue de soudure.
Électronique grand public:Assurer un fonctionnement fiable sous les changements de température quotidiens.
Militaire et aérospatial:Vérifier les composants haute fiabilité pour les environnements difficiles.
Toutes ces applications reposent sur des chambres à cyclage thermique précises, automatisées et hautes performances.
En intégrant ces fonctionnalités, unChambre de cyclage thermique haute performance de l'industrie LIBS'assure que votreTests de cyclisme de températureRépliquer les conditions de stress requises parJESD22-A104. Cela garantit non seulement des résultats précis, mais accélère également la validation du produit, réduit le risque de défaillance sur le terrain et améliore la fiabilité globale de l'appareil.
Le choix d'une chambre avec ces capacités tourneTest du cycle thermiqueD'un goulot d'étranglement potentiel à un processus simplifié, fiable et reproductible-donnant aux ingénieurs l'assurance que leurs composants passerontJESD22-A104À chaque fois.
Beaucoup d'ingénieurs confondentTests de cyclisme thermiqueAvecTests de choc thermique, Mais ils sont fondamentalement différents:
Caractéristique | ||
Contrôle de la température | Montée/descente graduelle entre hautes et basses températures | Transfert rapide entre les températures extrêmes |
Focus | Stress matériel et fiabilité à long terme | Tolérance soudaine au stress et détection immédiate des défaillances |
Utilisation typique | Conformité JESD22-A104, test de fiabilité de l'appareil | Tests de résistance extrême pour les composants à haut risque |
| Taux de rampe | 5-10 °C/min (personnalisable) | Transfert instantané entre les zones |
 |
| |
 | ||
LeJESD22-A104La norme nécessite spécifiquementTest de cycle thermique contrôlé, Pas de tests de choc. Utilisation d'un correctement configuréChambre de cyclisme thermiqueAssure la conformité et protège vos appareils contre les pannes latentes.
Un professionnelChambre de cyclisme thermiqueDe l'industrie LIB fournit:
Garantie de 3 ansCouvrant les principaux composants
Support technique à viePour l'installation, l'entretien et la formation
Solutions personnalisées dédiéesPour correspondre aux exigences de votre produit et de votre laboratoire
Installation globale et service de soutienPour opération ininterrompue
✅️Contactez l'industrie LIB aujourd'hui àInquiry@libtestchamber.comPour découvrir comment nos équipements de cyclisme thermique peuvent aider vos appareils à passer le test de cyclisme à JESD22-A104 température en toute confiance.
