Les modules photovoltaïques passent des décennies exposés au soleil, aux fluctuations de température, à l'humidité et aux contaminants environnementaux. Parmi ces facteurs, le rayonnement ultraviolet est l'une des causes principales de la dégradation à long terme des matériaux. Les encapsulants peuvent jaunir, les feuilles arrières peuvent se fissurer et les performances d'isolation peuvent se dégrader progressivement après des années d'exposition aux UV.
Pour évaluer ces risques avant la mise en service des produits, la norme IEC 61215 inclut une procédure de préconditionnement UV dédiée, appelée MQT 10. Ce test expose les modules photovoltaïques à une dose d'ultraviolets contrôlée dans des conditions de température spécifiées, ce qui aide les fabricants à détecter les faiblesses potentielles avant que les tests de cyclage thermique, humidité-gel et autres tests de qualification ne soient réalisés.
Achambre climatique solaireoffre l'irradiation UV contrôlée, la stabilité de température et le suivi de dose nécessaires pour réaliser ce test de manière précise et reproductible.
L'IEC 61215 est la norme de qualification internationalement reconnue pour les modules photovoltaïques terrestres. Dans cette norme, le MQT 10 constitue le test de préconditionnement UV, conçu pour simuler les effets d'une exposition prolongée aux ultraviolets sur les matériaux des modules.
Contrairement aux inspections visuelles effectuées lors de la fabrication, le préconditionnement UV se concentre sur les mécanismes de dégradation qui ne peuvent apparaître qu'après un service prolongé en extérieur. Le test évalue la manière dont les matériaux polymères réagissent à l'énergie UV accumulée avant que des contraintes environnementales supplémentaires ne soient appliquées.
Identifie les matériaux sensibles aux UV avant le déploiement sur le terrain
Révèle une éventuelle décoloration et dégradation de l'encapsulant
Détecte les faiblesses des feuilles arrières et des joints de bordure
Améliore les prévisions de fiabilité à long terme
Prend en charge les programmes de certification IEC 61215
Pour les fabricants de panneaux photovoltaïques, le test agit comme un outil de détection précoce qui permet d'éviter des pannes coûteuses sur le terrain et des réclamations de garantie.
La norme ne définit pas simplement une durée d'exposition. Elle spécifie plutôt une combinaison de longueur d'onde UV, d'énergie accumulée, de température et de répartition de l'irradiance pour garantir des résultats reproductibles entre différents laboratoires.
Paramètre |
Exigence |
Objectif |
Plage de longueur d'onde UV |
280–400 nm |
Simule l'exposition aux UV solaires |
Dose UV totale |
15 kWh/m² |
Accélère le vieillissement des matériaux |
Part UVB |
3%–10% |
Contrôle les effets des UV à haute énergie |
Température du module |
60°C ±5°C |
Garantit des conditions thermiques constantes |
Uniformité de l'irradiance |
±15 % |
Réduit la variation du test |
La dose UV accumulée est l'un des paramètres les plus critiques du MQT 10. Plutôt que de spécifier un temps d'exposition fixe, la norme exige une énergie UV totale de 15 kWh/m².
Cette approche garantit que chaque module reçoit la même dose de rayonnement, indépendamment du vieillissement des lampes, de la configuration de la chambre ou des conditions de fonctionnement. Ainsi, les résultats des tests de différents laboratoires restent comparables et techniquement défendables.
Le rayonnement UV seul ne détermine pas le vieillissement des matériaux. Des températures élevées accélèrent les réactions chimiques au sein des polymères et peuvent influencer de manière significative les taux de dégradation.
Pour cette raison, l'IEC 61215 exige que la température du module soit maintenue à 60 °C ±5 °C pendant toute la durée de l'exposition. Des tests fiables nécessitent donc une surveillance directe de la température du module plutôt qu'un simple contrôle de la température de l'air.
Alors que les chambres de vieillissement UV conventionnelles conviennent aux petits échantillons tels que les revêtements, les plastiques et les matériaux en caoutchouc, les modules photovoltaïques présentent des défis uniques en matière de test.
Un panneau solaire moderne peut dépasser deux mètres de long et contient plusieurs couches de matériaux qui doivent être exposées uniformément. Une distribution inégale des UV ou un mauvais contrôle de la température peuvent produire des résultats trompeurs.
Caractéristique |
Chambre climatique solaire |
Chambre UV générale |
Test de modules PV pleine taille |
✓ |
✗ |
Accumulation de dose UV |
✓ |
Limitée |
Surveillance de la température du module |
✓ |
Limitée |
Contrôle de l'uniformité de l'irradiance |
✓ |
Limitée |
| Conformité IEC 61215 | ✓ |
✗ |
|

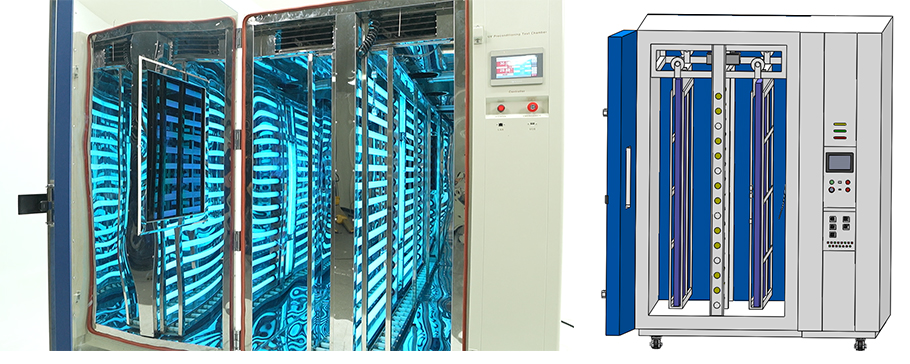

Chambre de test de préconditionnement UV pour panneaux solaires |
|
En plus de fournir une exposition uniforme aux UV, les chambres climatiques solaires surveillent en continu l'irradiance, calculent la dose accumulée et enregistrent les données de test nécessaires aux programmes de qualification et de certification.
Le processus de test commence par une inspection approfondie du module photovoltaïque. Les défauts existants, l'état de surface et les caractéristiques des matériaux sont documentés avant le début de l'exposition.
Une fois installé à l'intérieur de la chambre, le module est exposé à un rayonnement UVA et UVB contrôlé. La puissance des lampes est surveillée en continu pour maintenir le niveau d'irradiance et le spectre UV requis tout au long du test.
La chambre maintient la température du module à 60 °C ±5 °C à l'aide d'un système de contrôle en boucle fermée. Les systèmes avancés peuvent également surveiller la température du panneau noir pour mieux représenter les conditions réelles de la surface.
Des capteurs UV étalonnés calculent en continu la dose UV cumulée. Tous les paramètres pertinents – y compris l'irradiance, la température, la durée d'exposition et l'énergie accumulée – sont automatiquement enregistrés pour assurer la traçabilité.
Une fois la dose UV cible atteinte, le module subit une inspection visuelle et électrique. Tout signe de décoloration, de fissuration, de délamination ou de détérioration de l'isolation est documenté avant que d'autres tests de qualification ne soient effectués.
L'un des aspects les plus précieux du préconditionnement UV est sa capacité à exposer les faiblesses des matériaux bien avant qu'elles ne deviennent des défaillances sur le terrain.
Le rayonnement ultraviolet peut modifier la structure chimique des encapsulants, réduisant la transmission de la lumière et diminuant l'efficacité du module.
La dégradation de la feuille arrière peut sembler initialement cosmétique, mais avec le temps, elle peut compromettre les performances d'isolation et augmenter les risques de pénétration d'humidité.
La perte d'adhérence entre les couches du module peut créer des chemins pour la pénétration de l'humidité et accélérer d'autres mécanismes de dégradation.
Les modifications des propriétés des polymères peuvent augmenter le courant de fuite et réduire la rigidité diélectrique, ce qui peut affecter la sécurité et la fiabilité à long terme.
Le vieillissement des matériaux peut à terme affecter les performances optiques et l'efficacité de conversion énergétique, entraînant une perte de puissance mesurable.
Les chambres climatiques solaires utilisées pour les tests de qualification photovoltaïque selon l'IEC 61215 ne sont pas de simples dispositifs d'exposition aux UV. Ce sont des systèmes de précision conçus pour reproduire les effets à long terme du rayonnement solaire tout en maintenant un contrôle strict de la température, de la stabilité de l'irradiance et de la composition spectrale UV.
Pour obtenir des résultats de certification de modules PV fiables, le système de test doit garantirune exposition uniforme, une sortie spectrale stable et un contrôle de dose traçable tout au long des longs cycles de test.

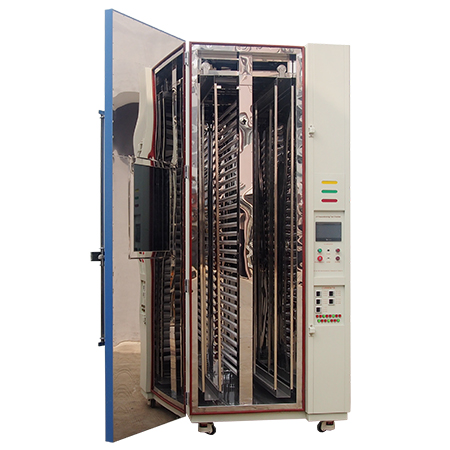

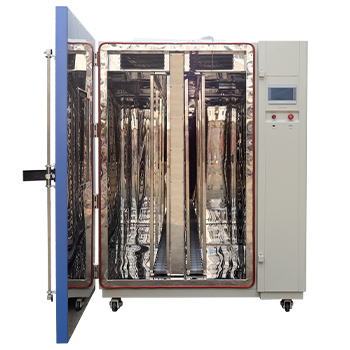

Name |
Chambre de test climatique solaire |
|
Modèle |
UVP-02 |
|
Dimension interne (mm) |
1450*745*2500 P*L*H |
|
Dimension hors tout (mm) |
1875*1210*2800 P*L*H |
|
Taille du porte-échantillon (mm) |
1400*2400 L*H |
|
Source d'irradiation |
Lampes fluorescentes UVA (20 pièces) et lampes UVB (10 pièces) |
|
Plage de température |
Ambiante ～ 90 ℃ ±2℃ |
|
Température du panneau noir (BPT) |
35 ～ 80 ℃ |
|
Bande passante |
UVC : (< 0,1 %) UVB : (3 % à 10 % de l'UV total) UVA : (90 % à 97 % de l'UV total) |
|
Contrôle de l'irradiance |
● Longueur d'onde 280 nm - 320 nm : 7,5 kWh/m² ● Longueur d'onde 320 nm - 400 nm : 15 kWh/m² ● Irradiance maximale dans la plage UV : < 250 W/m² |
|
Contrôleur |
Contrôleur à écran tactile LCD couleur programmable |
|
Matériau extérieur |
Tôle d'acier avec revêtement protecteur |
|
Matériau intérieur |
Acier inoxydable SUS304 |
|
Isolation thermique |
Mousse de polyuréthane et coton isolant |
|
Alimentation électrique |
AC380V 50Hz triphasé |
Les modules photovoltaïques utilisés dans les tests IEC 61215 sont de grande taille, ce qui rend l'exposition uniforme aux UV un défi critique.

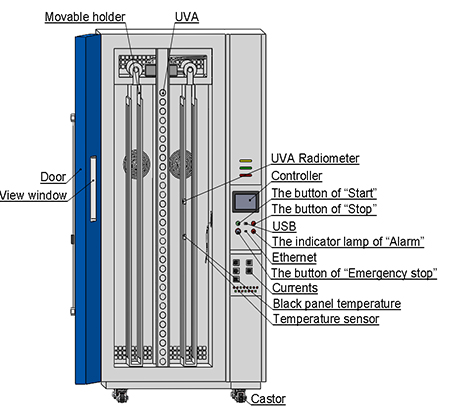

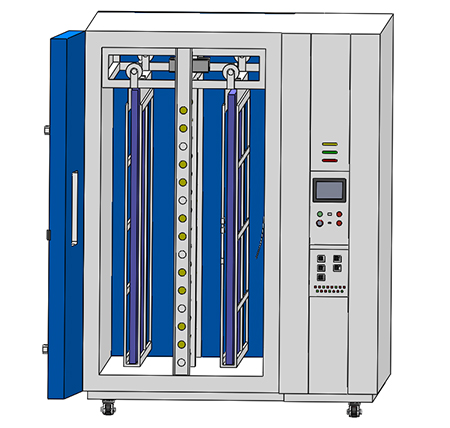

Les chambres de test climatiques solaires de LIB sont conçues avec unestructure de montage verticale et distance lampe-échantillon optimisée, garantissant une irradiation uniforme sur toute la surface du module.
Plusieurs modules PV peuvent être testés simultanément dans des conditions d'exposition identiques, améliorant le débit du laboratoire sans sacrifier la précision.
Le MQT 10 de l'IEC 61215 exige une exposition aux UV dans la plage de280–400 nm, y compris une teneur en UVB contrôlée.
Pour répondre à cette exigence, les systèmes LIB utilisent une combinaison deréseaux de lampes fluorescentes UVA et UVB dédiés, plutôt qu'une source à large bande unique.
Cette configuration garantit :
Une distribution spectrale stable sur de longs cycles de test
Une contribution UVB contrôlée comme requis par les normes
Une dérive réduite de l'irradiance au fil du temps
La surveillance continue maintient la stabilité de l'exposition pendant toute la durée du test.
Les résultats de dégradation UV sont très sensibles non seulement au rayonnement, mais aussi aux conditions de température pendant l'exposition.
Les chambres LIB intègrent :
Contrôle de l'irradiance en temps réel
Surveillance de la température du module et du panneau noir
Calcul automatique de l'accumulation de dose UV
Enregistrement des données pour la traçabilité de la certification
Tous les paramètres clés sont enregistrés en continu pour garantir des résultats de test reproductibles et vérifiables.
Les laboratoires de test PV ont besoin de plus qu'une simulation environnementale – ils ont besoin dedonnées traçables, reproductibles et prêtes à être rapportées.
Les chambres de test climatiques solaires LIB intègrent un système de contrôle programmable qui permet aux utilisateurs de :
Définir des séquences de test standardisées
Surveiller les conditions d'exposition en temps réel
Exporter des rapports de test complets pour la documentation IEC 61215
Cela réduit considérablement les erreurs de manipulation manuelle et améliore l'efficacité de la certification.
Chaque projet de test photovoltaïque a des exigences uniques, notamment la taille des modules, l'agencement du laboratoire et le flux de travail des tests.
LIB Industry fournit non seulement l'équipement, mais aussi un support tout au long du cycle de vie :
Service LIB |
Détails |
Garantie |
3 ans |
Support technique |
À vie |
Installation |
Disponible |
Formation |
Incluse |
Conception personnalisée |
Prise en charge |
Réseau de service mondial |
Disponible |
Le MQT 10 de l'IEC 61215 est un test de qualification critique qui évalue la résistance des modules photovoltaïques au rayonnement ultraviolet avant qu'ils ne subissent des tests de contrainte environnementale supplémentaires. Une mise en œuvre réussie nécessite un contrôle précis de la longueur d'onde UV, de la dose accumulée, de la température du module et de l'uniformité de l'irradiance.
Une chambre de test climatique solaire dédiée garantit que ces exigences sont respectées tout en fournissant la traçabilité et la répétabilité nécessaires aux programmes modernes de qualification PV. Pour les fabricants à la recherche de solutions de test fiables et conformes aux normes, LIB Industry propose des chambres climatiques solaires standard et personnalisées, conçues spécifiquement pour les applications photovoltaïques.
Besoin d'une taille personnalisée pour vos modules PV ? Contactez les ingénieurs de LIB dès aujourd'hui pour un devis gratuit.
Le MQT 10 de l'IEC 61215 évalue les effets du rayonnement ultraviolet sur les modules photovoltaïques avant que des tests de contrainte environnementale supplémentaires ne soient effectués.
Le test exige une exposition aux UV de 280 à 400 nm, une dose totale de 15 kWh/m², une teneur en UVB comprise entre 3 % et 10 % et une température du module de 60 °C ±5 °C.
Une irradiance uniforme garantit que toutes les zones du module reçoivent la même dose d'UV, améliorant ainsi la précision et la répétabilité du test.
Oui. LIB propose des dimensions de chambre, des fixations d'échantillons, des systèmes UV et des fonctions de contrôle personnalisées pour répondre aux différents besoins de test photovoltaïque.
LIB offre l'installation, la mise en service, la formation, un support technique à vie et une garantie de 3 ans pour toutes les chambres climatiques solaires.
